Planerisch, hydraulisch, baulich sowie einbautechnisch eine Meisterleistung

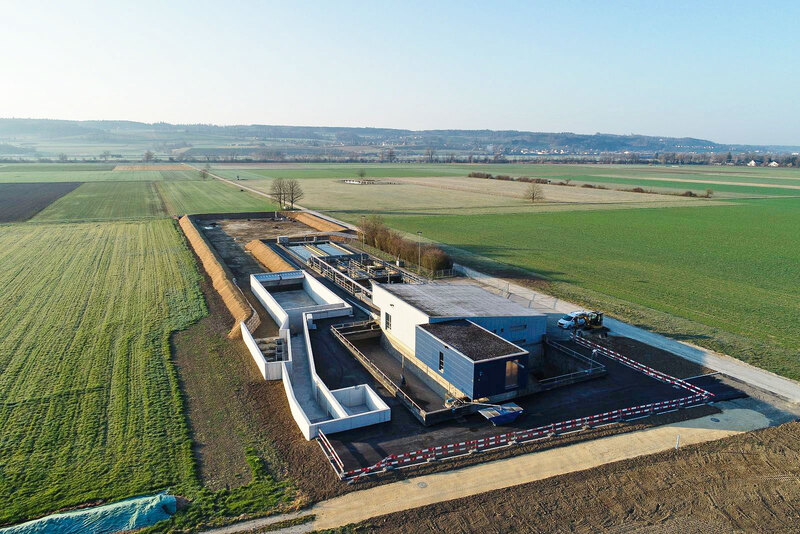

Neue, moderne Retentionsbecken für die ARA Selzach
Die „Generelle Entwässerungsplanung, GEP“ der Gemeinde Selzach sah den Neubau eines Regenrückhaltebeckens und einer Regenwasserleitung zwischen der ARA Selzach und der Aare vor. Aufgrund einer optimierten und breitabgestützten Planung konnte auf die kostenintensive Ableitung verzichtet werden. Anstelle der Ableitung wurde ein natürliches Retentionsbecken erstellt, welches einerseits einen Grossteil des Meteowassers zurückhält und andererseits der Fauna einen willkommenen Lebensraum bietet. Bei der Realisierung kamen Schmutzbremsen, Spülkippen und diverse Einstiegssysteme von Wild zum Einsatz.
Verbesserung der Überlastsituation
Da die bestehende Ableitung zwischen der ARA Selzach und der Aare (Einleitgewässer) deutlich zu klein war und bei Starkniederschlagsereignissen Überlastsituationen auftraten, wurde ein neues Regenbecken mit 500 m3 und ein Retentionsbecken mit einem Fangvolumen von 5000 m3 gebaut. Mit diesem Volumen kann ein 5-jährliches Regenereignis zurückgehalten und eine deutliche Verbesserung der Überlaufkennwerte erzielt werden.
Neues Trennbauwerk
Das neue Trennbauwerk bildet das eigentliche Herzstück des Projekts. Überschreitet der Zulauf die Menge von 2 x QTWA (Trockenwetteranfall), wird das Wasser via Zulaufkanal dem neuen Regenbecken zugeleitet. Ist das Fangvolumen ausgeschöpft, wird die Restkapazität der bestehenden Aareleitung genutzt.
Das Trennbauwerk kommt ohne Steuerelemente aus. Die verschiedenen Fliesswege werden nur durch die Rückstauhöhen und die dazugehörigen Überlaufkanten definiert. Das System funktioniert somit auch bei Stromausfall oder einem Ausfall der ARA-Steuerung.
Das Trennbauwerk, der Zulaufkanal und das Regenbecken sind gegen oben offen und somit jederzeit einsehbar, begehbar (keine Gefahr von Gasen) und einfach zu reinigen. Bei einem Starkniederschlagsereignis werden das Becken und der Zulaufkanal komplett eingestaut. Allfällige Schwimmstoffe werden bei den Tauchwänden zurückgehalten.

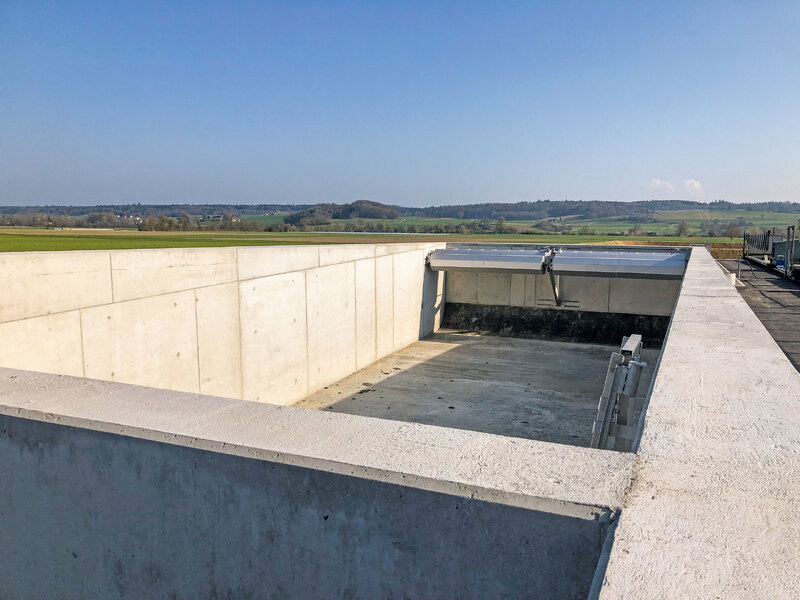

Neues Regenbecken mit Spülkippen
Durch das Regenbecken wird der erste Schmutzstoss mit der grössten Schmutzfracht zurückgehalten. Sobald die Reinigungskapazitäten auf der ARA wieder vorhanden sind, kann abgepumpt werden. Zur Reinigung des Regenbeckens wurden zwei Spülkippen von Wild installiert, welche mit ARA-eigenem Brauchwasser beschickt werden. Die Auslösung der Spülkippen erfolgt automatisch über die Füllmenge. Das Öffnen der Magnetventile, die Brauchwasserzuleitung und Beschickung der Spülkippen erfolgt über die ARA-Steuerung. Der direkte Zutritt zum Regenbecken erfolgt mittels einer schwimmenden Leiter, wobei der Schwimmkörper die Verschmutzung der Leiter durch das Abwasser verhindert.

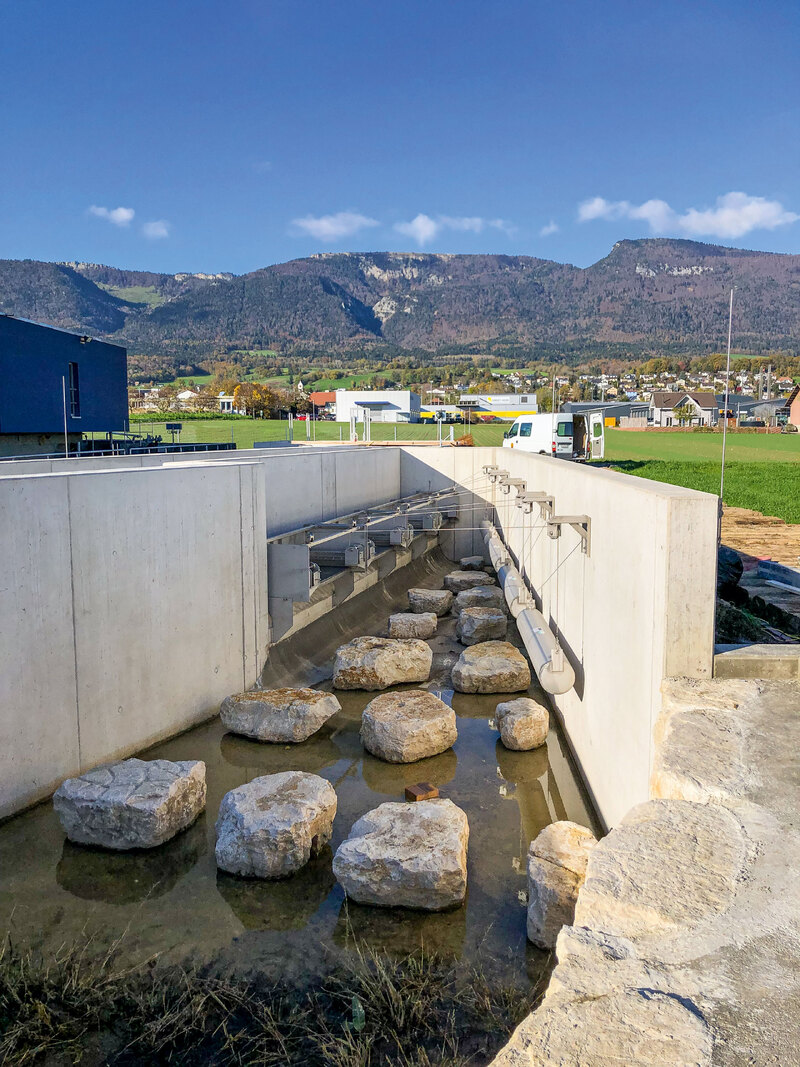

Stromunabhängige Schmutzbremsen von Wild
Bei der Entlastung zum Retentionsbecken wurden Schmutzbremsen installiert. Sie funktionieren mechanisch mit Gewichten und benötigen weder Strom noch eine Anbindung an die Steuerung. Das Schild (Rechen) fährt bei den Schmutzbremsen zurück, sobald der Zulaufkanal unter ein bestimmtes Niveau sinkt, und wirft die zurückgehaltenen Schwimmstoffe und Verschmutzungen in den Zulaufkanal. Diese werden dann mit dem zurückgehaltenen Wasser aus dem Regenbecken via Schmutzwassertauchpumpe der ARA zugeführt.

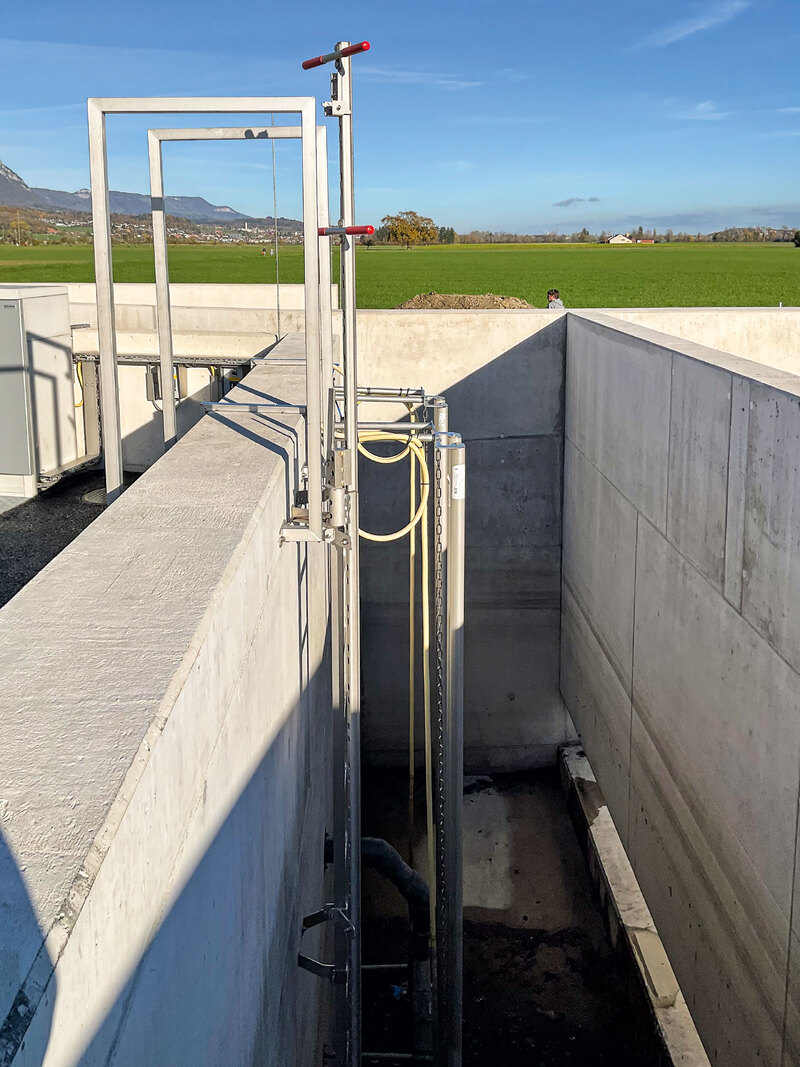

Diverse Einstiegsysteme
Die Zugänge zum Trennbauwerk, Retentions- und Regenbecken sowie zum Pumpensumpf wurden mit verschiedenen Einstiegssystemen von Wild ausgestattet. Wegen der Höhe des Regenbeckens wurden die feste Leiter bei der Pumpe und die schwimmende Leiter mit einer Fallsicherungsschiene ausgeführt. Die Einsteckverlängerung mit dem Sicherungsschlitten gewährleistet eine Benutzung aller Leitern mit Fallsicherungsschienen. Damit ein sicherer Zustieg zu den innenliegenden festen Leitern gewährleistet ist, wurden die Zutritte bei der erhöhten Brüstung mit festen Leitern und Übersteigbügeln ausgeführt.
Verantwortliche
Bauherr/Auftraggeber: Gemeinde Selzach
Ingenieur: Emch + Berger AG, Solothurn
Fachhochschule Nordwestschweiz (FHNW)
Bauunternehmer: Gesamtleitung, Rohrleitungsbau, Projekt- und Bauleitung, Druckleitung, Tiefbau: Marti AG, Solothurn
Technische Angaben
Lieferumfang:
- 4 Schmutzbremsen Typ WSB
- 2 Spülkippen Typ WSPK
- Ddiverse feste/schwimmende Leitern Typ WLE + WLS
- Fallsicherungsschienen Typ WFS, oben mit Hülsen
- Einsteckverlängerung mit Sicherungsschlitten
- Überstiege Typ WUB
