Wasser

  8.3.4 Einbau und Montagematerial

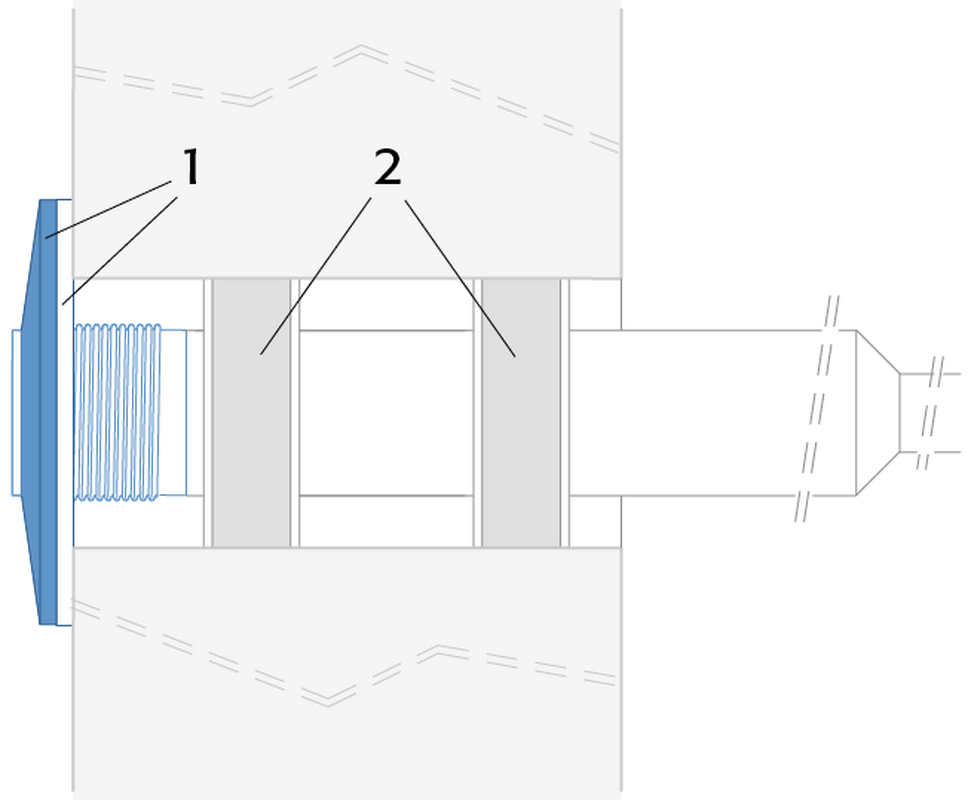

Einbau im offenen Graben
mit Pressringen

Montagematerial

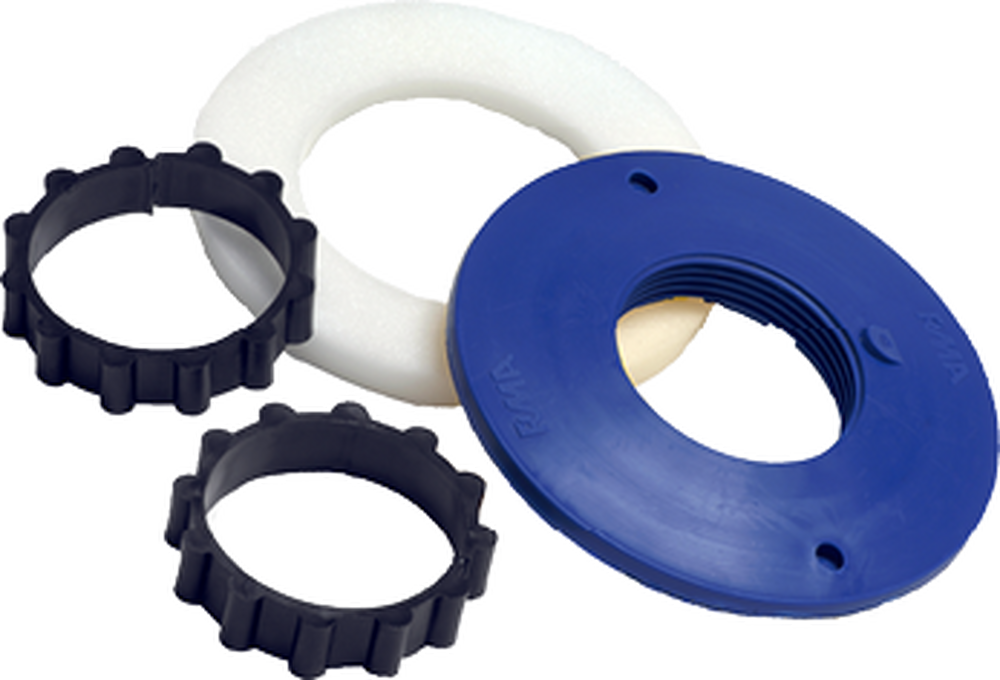

  1. Mauerscheiben-Set,
    bestehend aus Abdeckplatte blau, Schaumstoffrondelle und zwei Abstandhaltern im Lieferumfang der HEW-Hauseinführung enthalten.

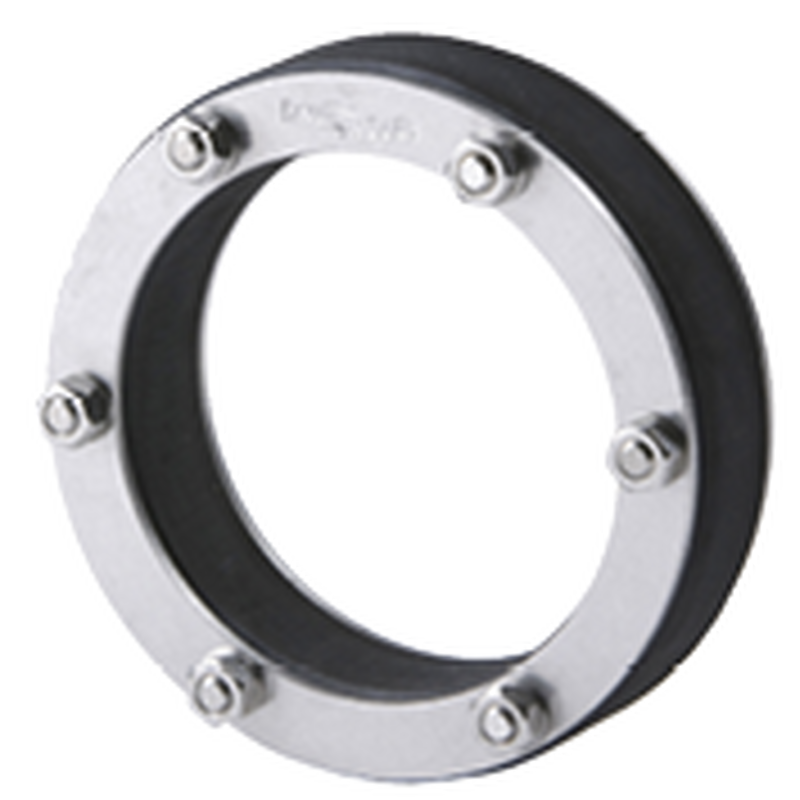

  2. Pressring-Set,
    bestehend aus zwei geschlossenen Ringraumdichtungen mit Pressplatten, Scheiben und Muttern aus Edelstahl.

Vorteile

Abdichtung im Trockeneinbauverfahren.

  • Unverwechselbare Medienkennzeichnung des Wasseranschlusses dank blauer Mauerscheibe
  • Die Pressring-Verbindung zwischen Hauseinführung und Mauerwerk ist druckdicht bis 1 bar

Durchmesser der Kernbohrung:

1" = 100 mm

1¼"-1½" = 125 mm

2" = 150 mm

Mauerscheiben-Set

DN



kg

NPK-Nr.

1"



0.1

-

1¼"-1½"



0.2

-

2"



0.2

-

Pressring-Set

DN

Kernbohrung

Dichtbreite

Hauseinführung

kg

NPK-Nr.

1"

100

40

60-63

0.45

-

1¼"-1½"

125

40

78-80

0.70

-

2"

150

40

88-95

1.10

-

Alle Masse in mm - Änderungen vorbehalten
