  8.2.11 Rückstauklappen

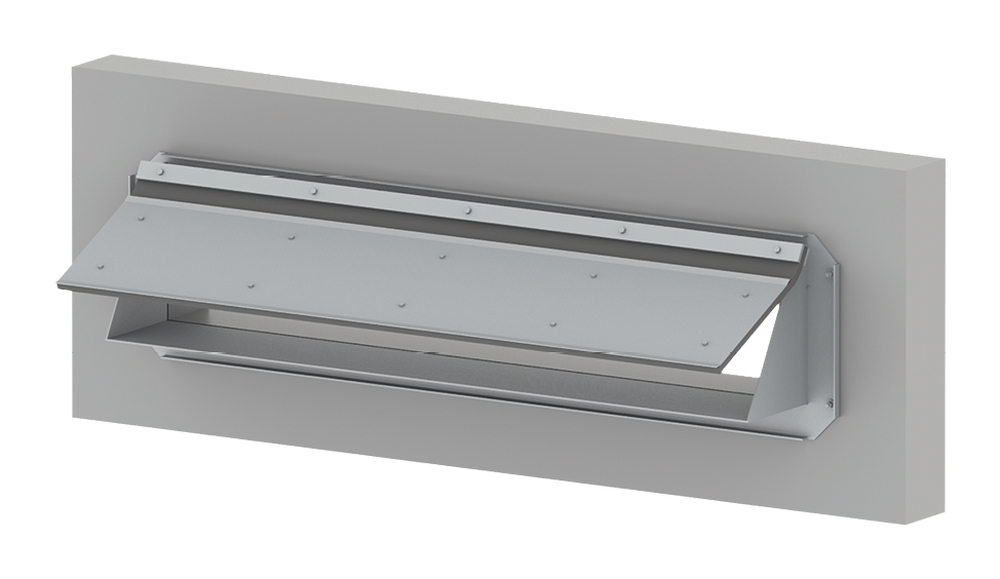

Schlitzklappe mit Gummilasche
Typ WSK G

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Rückflussverhinderung für Freispiegel­leitungen mit eckiger Öffnung.

Produktmerkmale

  • Weichdichtende Gummilasche, funktioniert gleichzeitig als Scharnier
  • Rahmen als Schweiss­konstruktion
  • Gummilasche verstärkt mit Deck­blech für maximale Rückstauhöhe 5 mWS
  • Einbauvariante MP mit Montage­platte zum Andübeln an ebene Betonwand 8.2.40

Nennweiten

  • Bis max. 6000 x 1000 mm

Abdichtung

  • 4-seitig
  • Dichtheitsklasse 3 gemäss DIN 19569-4
  • Leckrate 8.1.81

Werkstoffe

  • Edelstahl 1.4301 (V2A)
  • Gummilasche aus Neoprene/EPDM

Auf Anfrage

  • Andere Werkstoffe

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Öffnungsbreite



B

=

mm

Öffnungshöhe



H

=

mm

Rückstauhöhe



h

=

mWs

Änderungen vorbehalten
