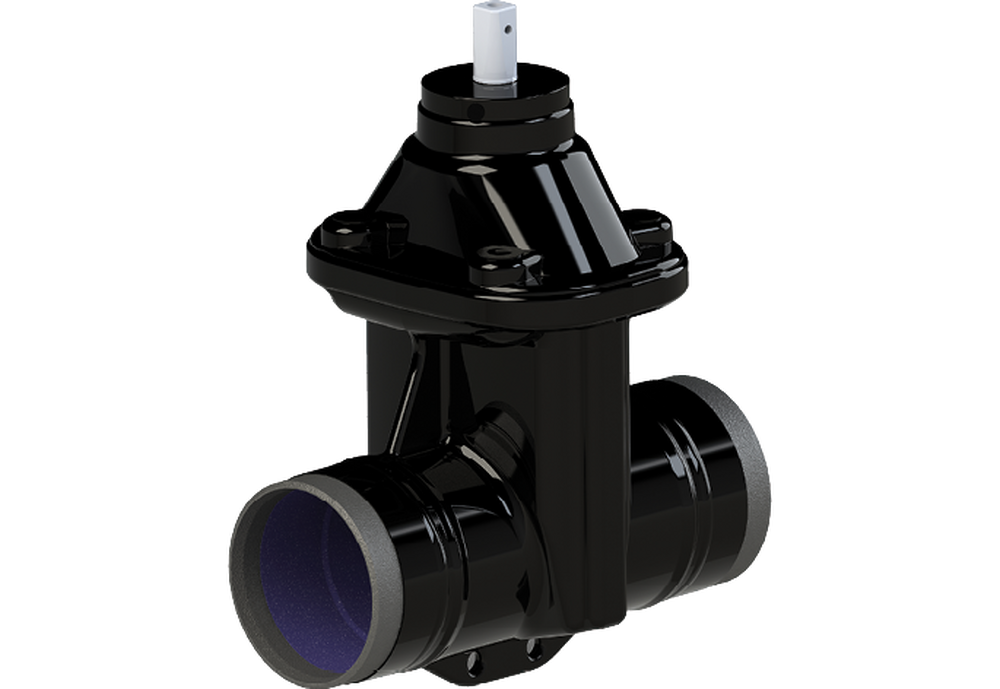

Gas
mit Stahl-Schweissenden
Typ 3004 PUR
Artikel-Nr. |
DN |
Da |
s |
L |
h1 |
□a |
kg |
3004 50/60.3PUR |
50 |
60.3 |
4.5 |
420 |
233 |
14 |
10.8 |
3004 80/88.9PUR |
80 |
88.9 |
5.6 |
280 |
270 |
17 |
18.0 |
3004 100/114.3PUR |
100 |
114.3 |
5.6 |
300 |
295 |
19 |
22.0 |
3004 150/168.3PUR |
150 |
168.3 |
6.3 |
350 |
373 |
19 |
30.0 |
3004 200/219.1PUR |
200 |
219.1 |
7.1 |
400 |
462 |
24 |
60.0 |
3004 250/273.0PUR |
250 |
273.0 |
6.3 |
450 |
648 |
24 |
100.0 |
3004 300/323.9PUR |
300 |
323.9 |
7.1 |
500 |
723 |
27 |
162.0 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN GJS-400-18 |
2 |
Kopfstück |
EN GJS-500-7 |
3 |
Verschlussmutter |
CuZn35Ni3Mn2AlPb |
4 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
5 |
Spindelmutter |
CuZn36Pb2As |
6 |
Spindel |
X20Cr13 |
7 |
O-Ring |
NBR |
8 |
O-Ring |
NBR |
9 |
Sprengring |
X6CrNiTi1810 |
10 |
Dichtkeil |
NBR |
11 |
Kopfdichtung |
NBR |
12 |
Adapterkappe |
EPDM |
13 |
Kopfstück-Kantenschutz |
PVC |
14 |
O-Ring |
NBR |
15 |
Zylinderschraube |
A2-70 |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
40 |
< 30 |
40 |
11 |
50 |
< 40 |
50 |
13 |
80 |
< 40 |
80 |
17 |
100 |
< 50 |
100 |
21 |
150 |
< 75 |
150 |
31 |
200 |
< 100 |
200 |
35 |
250 |
< 200 |
250 |
43 |
300 |
< 250 |
300 |
51 |
Alle Masse in mm - Änderungen vorbehalten
