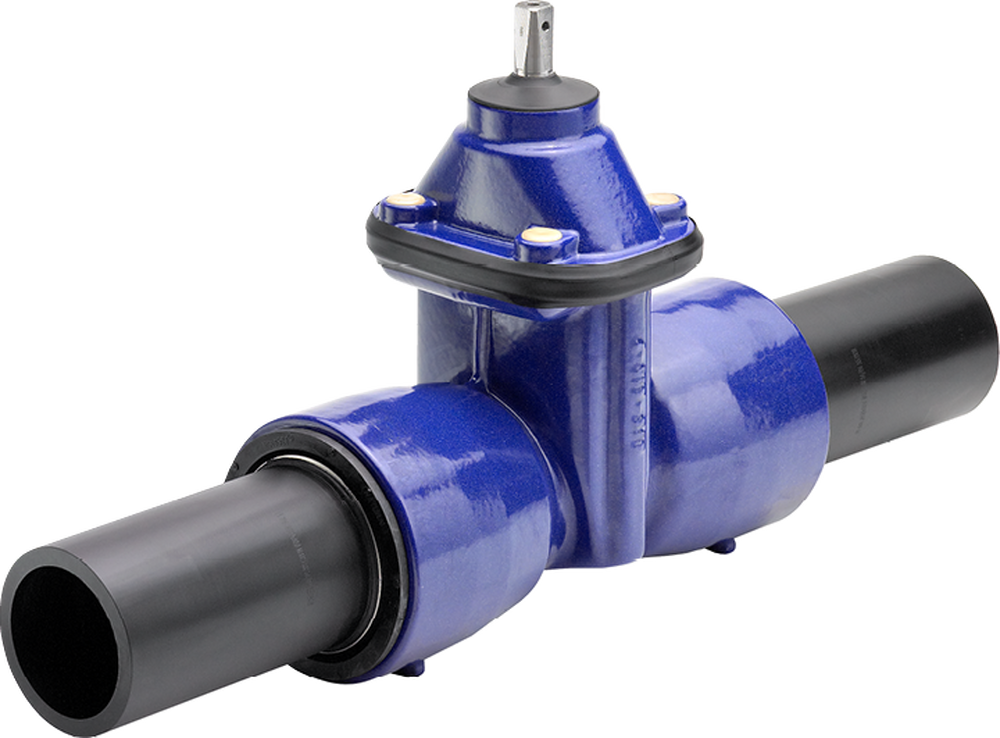

Wasser
mit PE-Schweissenden
Typ 4004 NPE
Artikel-Nr. |
DN |
d |
PN |
L |
h1 |
s |
▢ a |
kg |
NPK-Nr. | DS (2D) | SA (2D) | VA (2D) | ||
4004 80-90NPE |
80 |
90 |
16 |
706 |
270 |
8.2 |
17 |
22.8 |
813.216 |
|
|
|
||
4004 100-110NPE |
100 |
110 |
16 |
768 |
295 |
10.0 |
19 |
29.2 |
813.217 |
|
|
|
||
4004 100-125NPE |
100 |
125 |
16 |
816 |
295 |
11.4 |
19 |
30.0 |
813.218 |
|
|
|
||
4004 125-140NPE |
125 |
140 |
16 |
862 |
330 |
12.7 |
19 |
38.6 |
813.221 |
|
|
|||
4004 125-160NPE |
125 |
160 |
16 |
872 |
330 |
14.6 |
19 |
39.4 |
813.222 |
|
|
|
||
4004 150-160NPE |
150 |
160 |
16 |
872 |
373 |
14.6 |
19 |
48.7 |
813.222 |
|
|
|
||
4004 150-180NPE |
150 |
180 |
16 |
910 |
373 |
16.4 |
19 |
49.9 |
813.223 |
|
|
|
||
4004 150-200NPE |
150 |
200 |
16 |
970 |
373 |
18.2 |
19 |
50.3 |
813.224 |
|||||
4004 200-200NPE |
200 |
200 |
16 |
970 |
462 |
18.2 |
24 |
77.2 |
813.224 |
|
|
|
||
4004 200-225NPE |
200 |
225 |
16 |
1000 |
462 |
20.5 |
24 |
79.2 |
813.225 |
|
|
|
||
4004 200-250NPE |
200 |
250 |
16 |
1090 |
648 |
22.7 |
27 |
81.2 |
813.226 |
|
|
|
||
4004 250-280NPE |
250 |
280 |
16 |
1090 |
648 |
25.4 |
27 |
136.6 |
813.227 |
|
|
|
||
4004 250-315NPE |
250 |
315 |
16 |
1160 |
648 |
28.6 |
27 |
141.2 |
813.228 |
|||||
4004 300-315NPE |
300 |
315 |
16 |
1160 |
723 |
28.6 |
27 |
190.4 |
813.228 |
|
|
|
||
4004 300-355NPE |
300 |
355 |
16 |
1200 |
723 |
33.3 |
27 |
198.4 |
- |
|
|
|
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN-GJS 500-7/etec® |
2 |
Kopfstück |
EN-GJS 500-7/etec® |
3 |
Verschlussmutter |
CuZn35Ni3Mn2AlPb |
4 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
5 |
Spindelmutter |
CuZn36Pb2As |
6 |
Spindel |
X20Cr13 |
7 |
O-Ring |
EPDM W 270 |
8 |
O-Ring |
EPDM W 270 |
9 |
Sprengring |
X6CrNiTi1810 |
10 |
Dichtkeil |
EPDM W 270 |
11 |
Kopfdichtung |
EPDM W 270 |
13 |
Adapterkappe |
EPDM |
14 |
Kopfstück-Kantenschutz |
PVC |
15 |
TYTON-Dichtring |
EPDM W 270 |
16 |
Novo-Sit-Schubsicherung |
SBR Natural |
17 |
PE-Schweissende |
PEHD 100 schwarz |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta | |
80 |
< 40 |
80 |
17 |
0.18 |
|
100 |
< 50 |
100 |
21 |
0.17 |
|
125 |
< 60 |
125 |
26 |
0.15 |
|
150 |
< 75 |
150 |
31 |
0.13 |
|
200 |
< 100 |
200 |
35 |
0.12 |
|
250 |
< 200 |
250 |
43 |
0.10 |
|
300 |
< 250 |
300 |
51 |
0.09 |
Alle Masse in mm - Änderungen vorbehalten
