Wasser
Ringkolbenventil mit Elektrostellantrieb
Typ WRKV E
PN16

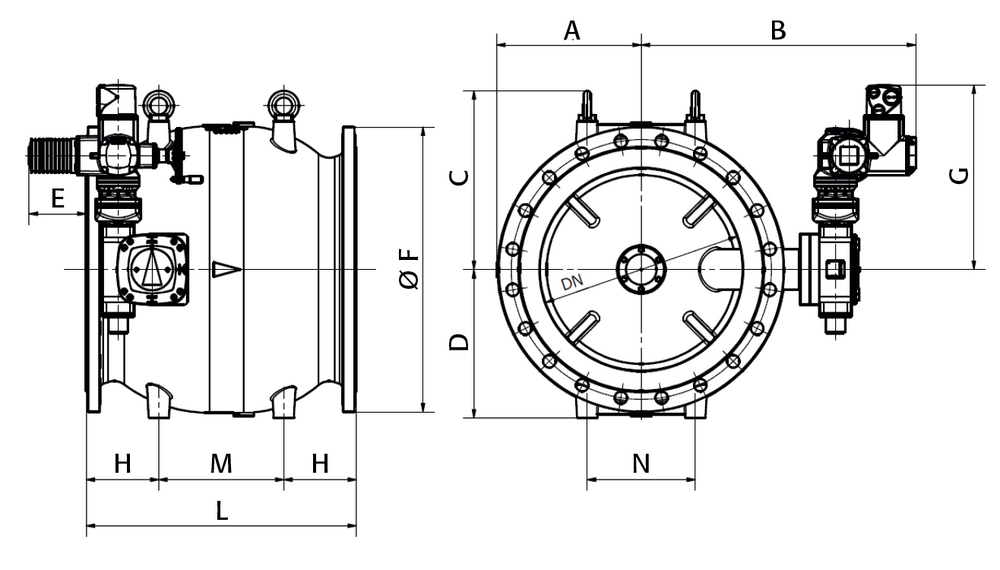

DN |
A |
B |
G |
D |
E |
F |
L |
M |
N |
H |
C |
kg |
100 |
117.5 |
398 |
388 |
122 |
215 |
235 |
300 |
140 |
90 |
80 |
167 |
63 |
150 |
150 |
433 |
388 |
155 |
205 |
300 |
350 |
160 |
110 |
95 |
200 |
90 |
200 |
170 |
478 |
413 |
185 |
198 |
340 |
400 |
170 |
150 |
115 |
230 |
120 |
250 |
203 |
513 |
413 |
218.5 |
193 |
405 |
450 |
200 |
170 |
125 |
263.5 |
169 |
300 |
230 |
545 |
418 |
250 |
210 |
460 |
500 |
230 |
200 |
135 |
295 |
220 |
350 |
264 |
683 |
547 |
300 |
210 |
520 |
550 |
260 |
220 |
145 |
362 |
365 |
400 |
299 |
648 |
547 |
320 |
210 |
580 |
600 |
280 |
240 |
160 |
382 |
390 |
PN25
DN |
A |
B |
G |
D |
E |
F |
L |
M |
N |
H |
C |
kg |
100 |
117.5 |
398 |
388 |
122 |
215 |
235 |
300 |
140 |
90 |
80 |
167 |
62 |
150 |
150 |
438 |
413 |
155 |
218 |
300 |
350 |
160 |
110 |
95 |
200 |
92 |
200 |
180 |
478 |
413 |
185 |
198 |
360 |
400 |
170 |
150 |
115 |
230 |
122 |
250 |
213 |
515 |
418 |
218.5 |
210 |
425 |
450 |
200 |
170 |
125 |
263.5 |
176 |
300 |
243 |
545 |
420 |
250 |
228 |
485 |
500 |
230 |
200 |
135 |
295 |
227 |
350 |
278 |
683 |
547 |
300 |
210 |
555 |
550 |
260 |
220 |
145 |
362 |
381 |
400 |
310 |
648 |
547 |
320 |
210 |
620 |
600 |
280 |
240 |
160 |
382 |
403 |
PN40
DN |
A |
B |
G |
D |
E |
F |
L |
M |
N |
H |
C |
kg |
100 |
117.5 |
440 |
413 |
122 |
228 |
235 |
300 |
140 |
90 |
80 |
167 |
67 |
150 |
150 |
478 |
413 |
155 |
218 |
300 |
350 |
160 |
110 |
95 |
200 |
95 |
200 |
188 |
530 |
420 |
195 |
233 |
375 |
400 |
170 |
150 |
115 |
240 |
140 |
250 |
225 |
593 |
547 |
231 |
230 |
450 |
450 |
200 |
170 |
125 |
276 |
225 |
300 |
258 |
623 |
547 |
265 |
230 |
515 |
500 |
230 |
200 |
135 |
310 |
289 |
350 |
290 |
683 |
547 |
300 |
210 |
580 |
550 |
260 |
220 |
145 |
362 |
394 |
400 |
330 |
708 |
547 |
340 |
210 |
660 |
600 |
280 |
240 |
160 |
402 |
508 |
PN10
DN |
A |
B |
G |
D |
E |
F |
L |
M |
N |
H |
C |
kg |
100 |
117.5 |
338 |
388 |
122 |
215 |
235 |
300 |
140 |
90 |
80 |
167 |
62 |
150 |
150 |
473 |
388 |
155 |
205 |
300 |
350 |
160 |
110 |
95 |
200 |
90 |
200 |
170 |
478 |
413 |
185 |
198 |
340 |
400 |
170 |
150 |
115 |
230 |
121 |
250 |
198 |
513 |
413 |
218.5 |
193 |
395 |
450 |
200 |
170 |
125 |
263.5 |
168 |
300 |
226 |
543 |
413 |
250 |
193 |
445 |
500 |
230 |
200 |
135 |
295 |
216 |
350 |
264 |
683 |
547 |
300 |
210 |
505 |
550 |
260 |
220 |
145 |
362 |
358 |
400 |
299 |
630 |
420 |
320 |
208 |
565 |
600 |
280 |
240 |
160 |
382 |
364 |
Alle Masse in mm - Änderungen vorbehalten
