Wasser

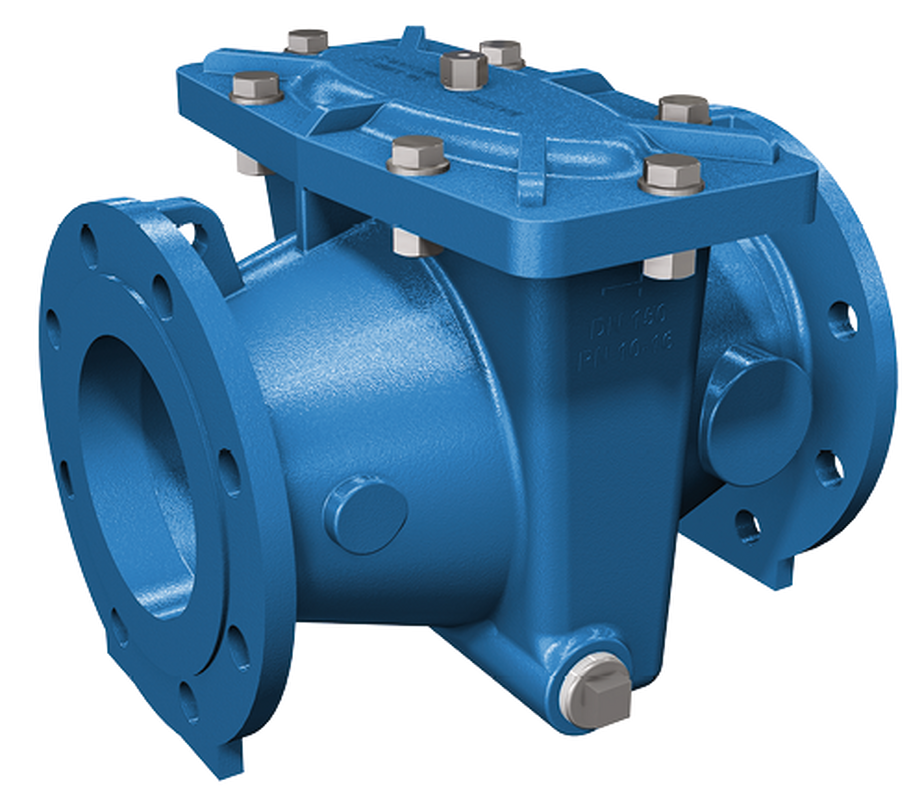

Schmutzfänger mit Flanschen
Typ SCHMUTZ C
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN |
L |
E |
C |
H1 |
Hm |
R |
kg |
NPK-Nr. | ||
|
SCHMUTZ40/50C |
40-50 |
10-40 |
230 |
200 |
96 |
82.5 |
340 |
1¼” |
13.8 |
716.515-716.516 |
||
|
SCHMUTZ60/65C |
60-65 |
10/16 |
230 |
200 |
96 |
92.5 |
340 |
1¼” |
14.6 |
716.517 |
||
|
SCHMUTZ80C |
80 |
10-40 |
300 |
235 |
150 |
103.0 |
450 |
1¼” |
22.0 |
716.518 |
||
|
SCHMUTZ100C |
100 |
10/16 |
300 |
235 |
150 |
110.0 |
450 |
1¼” |
23.0 |
716.521 |
||
|
SCHMUTZ125C |
125 |
10/16 |
400 |
400 |
191 |
125.0 |
620 |
1¼” |
46.0 |
716.522 |
||
|
SCHMUTZ150C |
150 |
10/16 |
400 |
400 |
191 |
142.5 |
620 |
1¼” |
48.0 |
716.523 |
||
|
SCHMUTZ200 10C |
200 |
10 |
500 |
460 |
224 |
170.0 |
700 |
1¼” |
76.0 |
- |
||
|
SCHMUTZ200 16C |
200 |
16 |
500 |
460 |
224 |
170.0 |
700 |
1¼” |
76.0 |
716.524 |
||
|
SCHMUTZ250 10C |
250 |
10 |
580 |
560 |
295 |
225.0 |
950 |
1¼” |
165.0 |
- |
||
|
SCHMUTZ250 16C |
250 |
16 |
580 |
560 |
295 |
225.0 |
950 |
1¼” |
165.0 |
716.525 |
||
|
SCHMUTZ300 10C |
300 |
10 |
610 |
680 |
385 |
227.5 |
1150 |
2” |
230.0 |
- |
||
|
SCHMUTZ300 16C |
300 |
16 |
610 |
680 |
385 |
227.5 |
1150 |
2” |
230.0 |
- |
||
Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe DN40–300 |
|
1 |
Gehäuse, Deckel und Siebrahmen |
EN-GJS-400-18 |
|
2 |
Siebelement |
Edelstahl 303 |
|
3 |
Verschraubung, Bolzen und Entlüftungsschraube |
Edelstahl 303 |
Druckverlust
|
DN |
40/50 |
60/65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Kv m3/h |
83 |
187 |
306 |
565 |
806 |
1422 |
2527 |
3949 |
5687 |
|
|
Kv = m3/h @ 100 kPa (1 bar) Druckverlust bei 15°C Wassertemperatur. |
||||||||||
Alle Masse in mm - Änderungen vorbehalten
