Acque reflue
Valvole di ritenuta

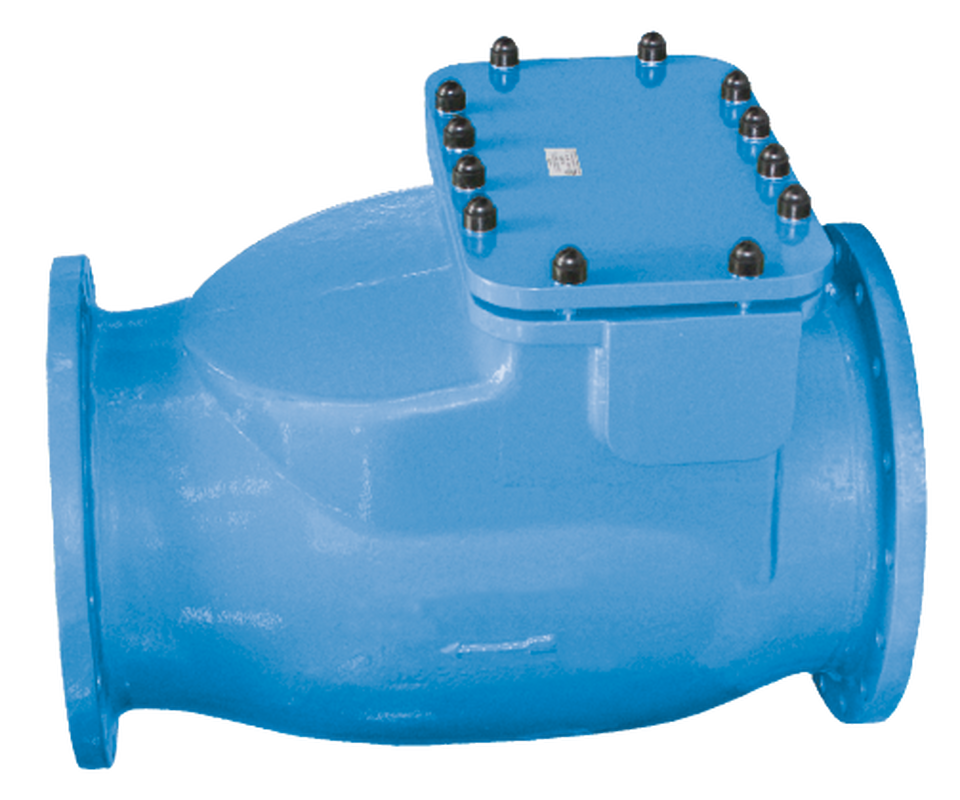

Modello base in acciaio
Modello base in acciaio
Tipo WRSK
Versione PDF
Download
Aggiungere al carrello
Condividere pagina
|
No d’articolo |
DN |
Pressione d’esercizio [PN] |
L |
B |
E |
T |
D |
kg |
|
WRSK500 |
500 |
6 |
1100 |
685 |
475 |
620 |
670 |
380 |
|
WRSK600 |
600 |
6 |
1300 |
775 |
535 |
725 |
780 |
495 |
|
WRSK700 |
700 |
6 |
1500 |
900 |
595 |
840 |
895 |
705 |
|
WRSK800 |
800 |
6 |
1700 |
1015 |
665 |
950 |
1015 |
990 |
Materiali e costruzione
|
Pos. |
Denominazione |
Materiali |
|
1 |
Corpo |
S235 RJ |
|
2 |
Coperchio |
S235 RJ |
|
3 |
Inserto valvola |
Butile B100 |
|
4 |
Telaio guarnizione |
Butile B100 |
|
5 |
Vite prigioniera |
C45 |
|
6 |
Rondella |
C45 |
|
7 |
Dado |
C45 |
|
8 |
Tappo |
C45 |
Misure in mm - Con riserva di modifiche
