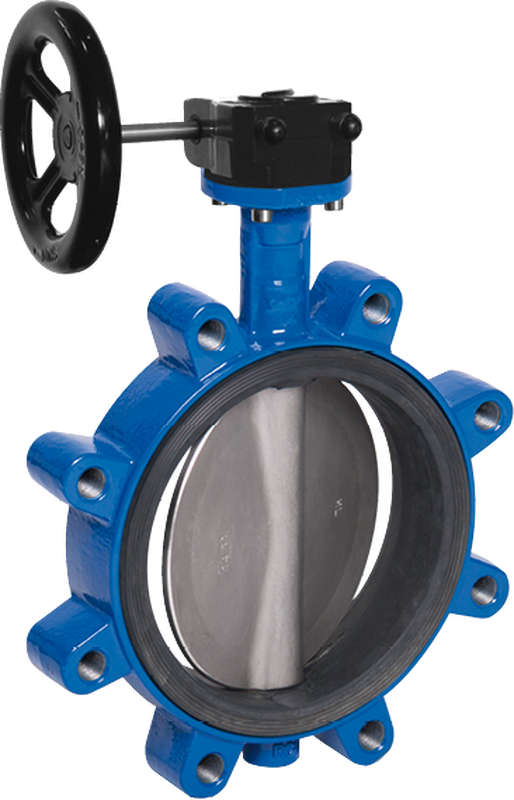

Vannes papillon entre brides, Vanne papillon LUG à volant

7.2.3 Vannes papillon entre brides

Version PDF

Version PDF

Téléchargement

Ajouter au panier

Partager cette page

Caractéristiques du produit

Corps en fonte ductile, en une pièce, avec joint d’étanchéité en NBR
Revêtement poudre époxy bleu
Disque en acier inoxydable avec siège concentrique
Avec perçages taraudés
Installation possible en bout de ligne
Montage du disque sans joint de bride supplémentaire

Matériaux et construction 7.2.30a

Raccordement à brides 4.3.25 / 4.3.26
Aide à la conception 7.2.40a
Accessoires 7.2.20a-c

Réducteur à volant

Corps en aluminium (dès DN 400: corps en fonte ductile)
Volant en fonte
Protection IP67 (dès DN 400: IP68)

Sur demande

Pressions supérieures
Dimensions jusqu’à DN 1000
Transmission par chaîne

No d’article	DN	PN	C	E4	H4	Y4	L4	M4	N	Réducteur	kg
WAAK40HR	40	PN10/16	33	125	198	252	128	43	50.0	MDV0	3.2
WAAK50HR	50	PN10/16	43	125	208	267	128	43	50.0	MDV0	4.1
WAAK65HR	65	PN10/16	46	125	223	289	128	43	50.0	MDV0	4.5
WAAK80HR	80	PN10/16	46	125	229	320	128	43	50.0	MDV0	5.9
WAAK100HR	100	PN10/16	52	125	253	358	128	43	50.0	MDV0	7.6
WAAK125HR	125	PN10/16	56	160	286	411	135	43	50.0	MDV1	11.2
WAAK150HR	150	PN10/16	56	160	298	434	135	43	50.0	MDV1	12.0
WAAK200HR10	200	PN10	60	200	355	511	152	52	57.0	MDV1A	16.5
WAAK200HR16	200	PN16	60	200	355	526	152	52	57.0	MDV1A	20.1
WAAK250HR10	250	PN10	68	250	442	652	222	61	70.0	MDV2	30.0
WAAK250HR16	250	PN16	68	250	442	652	222	61	70.0	MDV2	30.0
WAAK300HR10	300	PN10	78	250	468	708	222	61	70.0	MDV2	43.0
WAAK300HR16	300	PN16	78	250	468	708	222	61	70.0	MDV2	43.0
WAAK350HR10	350	PN10	78	250	498	761	222	61	70.0	MDV2	59.6
WAAK350HR16	350	PN16	78	250	498	761	222	61	70.0	MDV2	59.6
WAAK400HR10	400	PN10	102	300	572	880	278	69	72.5	MDV2A	83.6
WAAK400HR16	400	PN16	102	300	572	880	278	69	72.5	MDV2A	83.6
WAAK500HR10	500	PN10	127	400	682	1062	321	96	91.5	MDV3	167.0

Cotes en mm - Toutes modifications réservées
