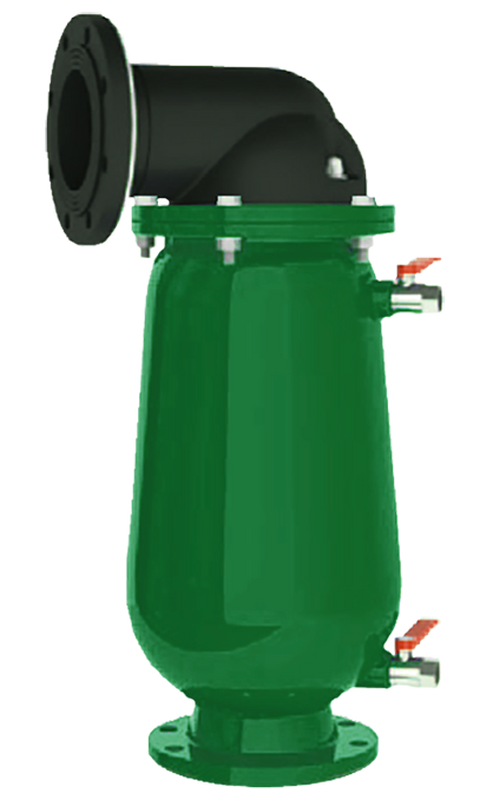

  7.5.6 Be- und Entlüftungsventile

aus duktilem Gusseisen, Hochleistung
Typ WABE35

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Selbsttätiges 3-Wege Be- und Entlüftungsventil mit Flanschanschluss
  • Geeignet für Schmutz- und Abwasser, Roh- und Oberflächenwasser
  • Gehäuse: Duktiles Gusseisen, Epoxy-Pulverbeschichtung grün
  • Arbeitsdruck: min. 0.2/max. 16 bar
  • Anfahrentlüftung bis 8800 m3/h
  • Betriebsentlüftung bis 220 m3/h
  • Belüftung bis 7800 m3/h
  • Be- und Entlüftungsquerschnitt 17’663 mm2 / 32 mm2
  • Federgelagerter Schwimmer verhindert das Ausblasen des Luftpolsters bei Turbulenzen

Verbindungen & Zubehör

Auf Anfrage

  • Gehäuse Edelstahl

Artikel-Nr.

DN

PN

H

B

kg

WABE35 150

150

16

813

447

87.0

WABE35 200

200

16

813

447

87.0

Werkstoffe und Konstruktion

Pos.

Benennung

Werkstoffe

1

Gehäuseoberteil mit Flansch

PE

2

Flanschverstärkung

Edelstahl

3

Victaulic-Nut

PE

4

Ventildeckel

GGG+EKB

5

O-Ring

NBR

6

Lippendichtung

EPDM

7

Rolldichtung

EPDM

8

Gehäuse

GGG+EKB

9

Schwimmer

PC

10

Spül- und Entleerungshahn

Edelstahl

Alle Masse in mm - Änderungen vorbehalten
