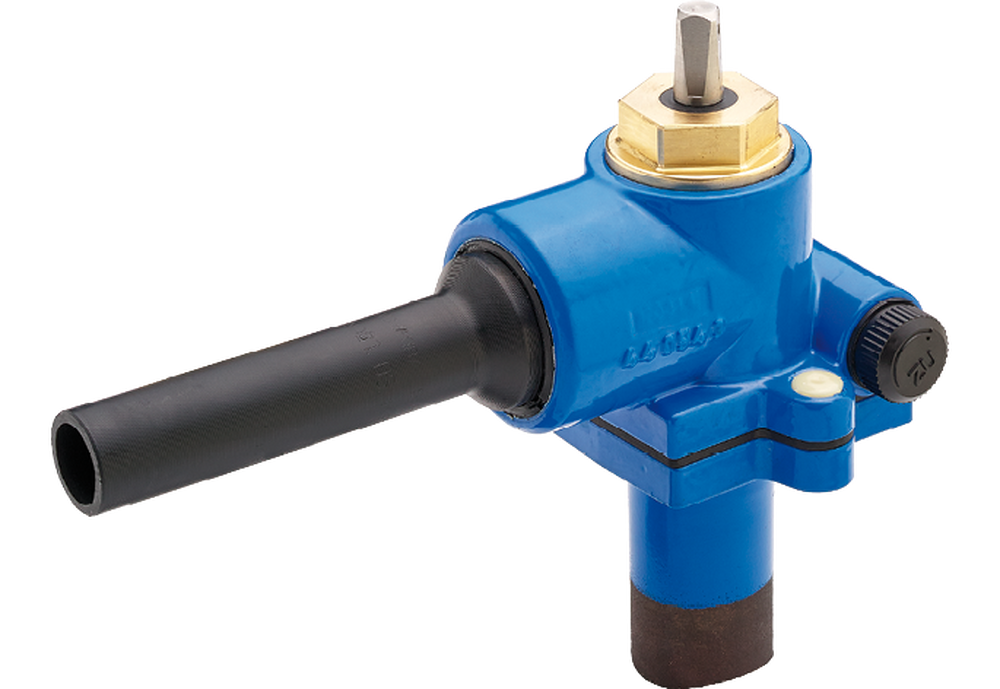

Anbohrventil mit PE-Schweissende
Anbohrventil mit PE-Schweissende
Typ ZS PE
Artikel-Nr. |
DN1 |
d |
L |
h1 |
h2 |
h3 |
□a |
kg |
ZS PE1 1/2-32 |
1½" |
32 |
190 |
85 |
237 |
90 |
12 |
5.7 |
ZS PE2-32 |
2" |
32 |
190 |
85 |
237 |
90 |
12 |
6.0 |
ZS PE1 1/2-40 |
1½" |
40 |
190 |
85 |
237 |
90 |
12 |
5.7 |
ZS PE2-40 |
2" |
40 |
190 |
85 |
237 |
90 |
12 |
6.0 |
ZS PE1 1/2-50 |
1½" |
50 |
190 |
85 |
237 |
90 |
12 |
5.7 |
ZS PE2-50 |
2" |
50 |
190 |
85 |
237 |
90 |
12 |
6.0 |
ZS PE1 1/2-63 |
1½" |
63 |
190 |
85 |
237 |
90 |
12 |
6.3 |
ZS PE2-63 |
2" |
63 |
190 |
85 |
237 |
90 |
12 |
6.5 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN-GJS-400-715 |
2 |
Ventilsitz |
CuZn40Pb2 |
3 |
O-Ring |
NBR |
4 |
Schieberspindel |
1.4305 |
5 |
Zunge Hilbsabsperrung |
POM |
6 |
Schutzkappe |
HDPE |
8 |
O-Ring |
NBR |
9 |
Hauptventil |
CuZn40Pb2 |
10 |
Dichtungsrahmen |
PA / NBR |
11 |
PE-Anschlussrohr |
HDPE MRS 100 |
12 |
Aufschweissstutzen |
1.4058 |
Alle Masse in mm - Änderungen vorbehalten
