Gas
Anbohrarmaturen

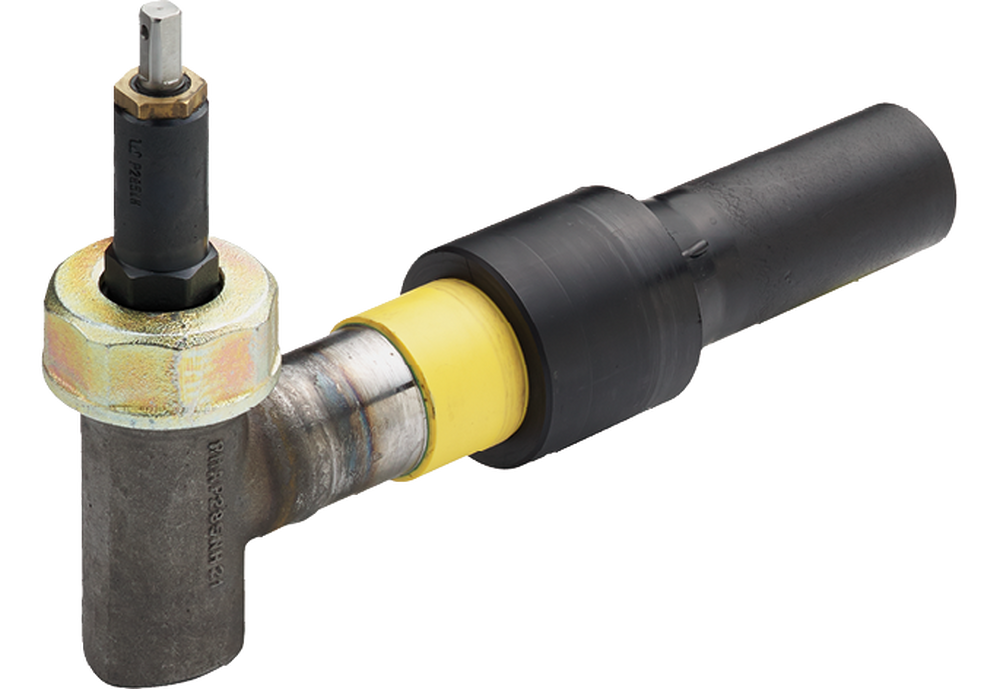

Anbohr-T mit Ventil und PE-Schweissende
Anbohr-T mit Ventil und PE-Schweissende
Typ T-SF-ELPE V
Artikel-Nr. |
DN1 |
d |
E |
L |
L1 |
h1 |
h2 |
□a |
kg |
T-SF-ELPE32V |
50 |
32 |
64 |
367 |
120 |
67 |
260 |
12 |
3.9 |
T-SF-ELPE32V L |
50 |
32 |
64 |
547 |
120 |
67 |
260 |
12 |
4.5 |
T-SF-ELPE40V |
50 |
40 |
76 |
372 |
120 |
67 |
260 |
12 |
4.2 |
T-SF-ELPE40V L |
50 |
40 |
76 |
552 |
120 |
67 |
260 |
12 |
4.8 |
T-SF-ELPE50V |
50 |
50 |
76 |
372 |
120 |
67 |
260 |
12 |
4.4 |
T-SF-ELPE50V L |
50 |
50 |
76 |
552 |
120 |
67 |
260 |
12 |
5.0 |
T-SF-ELPE63V |
50 |
63 |
90 |
495 |
120 |
67 |
260 |
12 |
4.9 |
T-SF-ELPE63V L |
50 |
63 |
90 |
675 |
120 |
67 |
260 |
12 |
5.5 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
PE-Schweissende |
PE 100 schwarz |
2 |
Stahlrohr |
P235TR2 |
3 |
Gehäuse T-Stück |
S355J2G3 |
4 |
PE-Kappe |
PE 100 |
5 |
Absperrventil |
|
6 |
Spindel |
inox |
7 |
O-Ring/Quadringe |
NBR |
10 |
Kontermutter |
Stahl |
Alle Masse in mm - Änderungen vorbehalten
