  7.2.5 Valvole intermedie flangiate

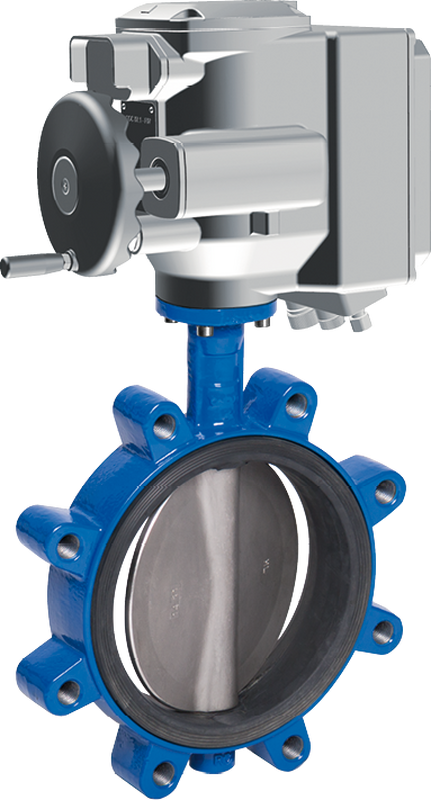

Valvola a farfalla LUG con attuatore oscillante
Tipo WAAK E

Versione PDF
Versione PDF
Download
Aggiungere al carrello
Condividere pagina

Caratteristiche del prodotto

  • Corpo in ghisa duttile, pezzo unico, guarnizione della sede in NBR
  • Rivestimento in polvere epossidica blu
  • Disco della valvola in acciaio inossidabile con supporto centrale
  • Con fori filettati
  • Può essere utilizzato come rubinetto finale
  • Montaggio della valvola senza ulteriore guarnizione flangiata

Materiali e costruzione 7.2.30a

Attuatore oscillante

  • Attuatore oscillante AUMA con unità di controllo integrata (da DN 400 PN16: attuatore oscillante SQ)
  • Protezione IP68 (da DN 400: IP67)
  • Corrente alternata 230 V 50 Hz
  • Tempo di manovra regolabile

Su richiesta

  • Pressioni maggiori
  • Dimensioni fino a DN 1000
  • Altre varianti

No d’articolo

DN

PN

H3

C3

A3

B3

C

D3

E3

Attuatore

kg

WAAK40E

40

PN10/16

304

194

77

62

33

125

144

SGC 04.1

9.0

WAAK50E

50

PN10/16

314

194

77

62

43

125

144

SGC 04.1

9.9

WAAK65E

65

PN10/16

329

194

77

62

46

125

144

SGC 04.1

10.3

WAAK80E

80

PN10/16

335

194

77

62

46

125

144

SGC 04.1

11.8

WAAK100E

100

PN10/16

359

194

77

62

52

125

144

SGC 04.1

13.3

WAAK125E

125

PN10/16

374

219

95

67

56

153

155

SGC 05.1

16.8

WAAK150E

150

PN10/16

412

219

95

67

56

153

155

SGC 05.1

17.5

WAAK200E10

200

PN10

444

219

95

67

60

153

155

SGC 07.1

23.9

WAAK200E16

200

PN16

444

219

95

67

60

153

155

SGC 07.1

27.5

WAAK250E10

250

PN10

526

244

111

67

68

174

169

SGC 10.1

41.6

WAAK250E16

250

PN16

526

244

111

67

68

174

169

SGC 10.1

41.6

WAAK300E10

300

PN10

552

244

111

67

78

174

169

SGC 10.1

54.5

WAAK300E16

300

PN16

702

394

94

67

78

150

155

SGC 12.1

64.5

WAAK350E10

350

PN10

732

394

94

67

78

150

155

SGC 12.1

81.0

WAAK350E16

350

PN16

732

394

94

67

78

150

155

SGC 12.1

80.5

WAAK400E10

400

PN10

774

394

94

67

102

150

155

SGC 12.1

98.6

WAAK400E16

400

PN16

800

420

112

248

102

343

191

SQ 14.2*

119.6

WAAK500E10

500

PN10

852

420

112

248

127

343

191

SQ 14.2*

195.0

*Senza comando

Misure in mm - Con riserva di modifiche
