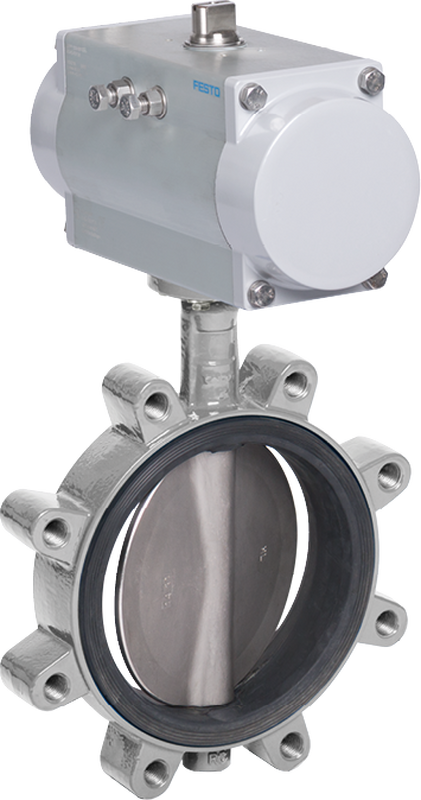

Valvole intermedie flangiate, Valvola a farfalla LUG in acciaio inox con attuatore pneumatico

7.2.8 Valvole intermedie flangiate

Versione PDF

Versione PDF

Aggiungere al carrello

Condividere pagina

Caratteristiche del prodotto

Corpo in acciaio inossidabile, pezzo unico, guarnizione della sede in NBR
Disco della valvola in acciaio inossidabile con supporto centrale
Con fori filettati
Può essere utilizzato come rubinetto finale
Montaggio della valvola senza ulteriore guarnizione flangiata

Materiali e costruzione 7.2.30a

Giunzione flangiata 4.3.26
Guida alla progettazione 7.2.40a
Accessori 7.2.20a-c

Attuatore pneumatico

Con attuatore oscillante pneumatico a doppia azione
Pressione aria 6 bar (fino max. 8 bar)

Su richiesta

Altre dimensioni
Attuatore ad azione semplice

No d’articolo	DN	PN	C	A1	B1	C1	H1	Y1	L1	Attuatore	kg
WAAK40P	40	PN10/16	33	69	39	100	230	284	133	DFPD-20	3.3
WAAK50P	50	PN10/16	43	69	39	100	240	300	133	DFPD-20	4.2
WAAK65P	65	PN10/16	46	82	45	112	263	330	151	DFPD-40	5.2
WAAK80P	80	PN10/16	46	82	45	112	269	360	151	DFPD-40	6.7
WAAK100P	100	PN10/16	52	99	53	130	311	416	189	DFPD-80	9.6
WAAK125P	125	PN10/16	56	112	61	143	339	464	214	DFPD-120	14.7
WAAK150P	150	PN10/16	56	112	61	143	352	489	214	DFPD-120	15.4
WAAK200P10	200	PN10	60	120	64	154	389	545	231	DFPD-160	20.0
WAAK200P16	200	PN16	60	136	72	180	415	586	257	DFPD-240	26.1
WAAK250P10	250	PN10	68	144	75	192	475	685	334	DFPD-300	37.8
WAAK250P16	250	PN16	68	163	83	214	497	707	374	DFPD-480	42.6
WAAK300P10	300	PN10	78	163	83	214	522	762	374	DFPD-480	55.5
WAAK300P16	300	PN16	78	184	93	233	541	781	428	DFPD-700	62.0
WAAK350P10	350	PN10	78	184	93	233	576	839	428	DFPD-700	78.5
WAAK350P16	350	PN16	78	222	112	276	615	878	519	DFPD-1200	91.8
WAAK400P10	400	PN10	102	222	112	276	656	964	519	DFPD-1200	109.4
WAAK400P16	400	PN16	102	277	140	339	719	1027	636	DFPD-2300	138.5

Misure in mm - Con riserva di modifiche
