  9.3.3 Be- und Entlüfter

Be- und Entlüftungsventil
Typ WWBE46

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Selbsttätiges Hochleistungs 3-Wege-Be- und Entlüftungsventil mit 2"-Aussengewinde
  • Gehäuse: Nylon, faserverstärkt
  • Arbeitsdruck: min. 0.1/max. 16 bar
  • Zu-/Abluft: 2"-Innengewinde
  • Anfahrentlüftung: bis 1250 m3/h
  • Belüftung: bis 1000 m3/h
  • Dauerentlüftung: bis 85 m3/h
  • Inkl. Kugelhahn zur Druckentlastung

Auf Anfrage

  • Einstellbarer Sanftschlussadapter zur aktiven Druckstossdämpfung
  • Insektenschutz
  • Be- und Entlüftungssperre
  • Selbstständige Flutsperre inkl. Insektenschutz
  • Frostschutzmantel isoliert mit Aussenmantel Aluminium
  • Gewindeflansch DN50 ‒ DN100
  • Kompaktschacht für den direkten Erdeinbau  9.3.9

Artikel-Nr.



DN

d1



kg

NPK-Nr.

WWBE46 2



2"

10/16



1.4

832.114

WWBE46 2 VA



2"

10/16/25



3.9

832.114

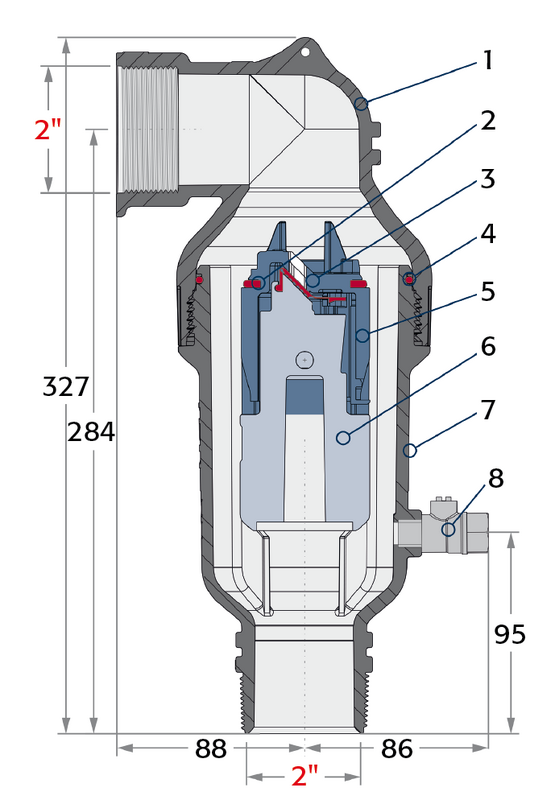

Werkstoffe und Konstruktion
WWBE46

Pos.

Benennung

Werkstoffe

1

Gehäuseoberteil

Faserverstärktes PAGF

2

Lippendichtung (grosse Düse)

EPDM

3

Rolldichtung (kleine Düse)

EPDM

4

O-Ring

NBR

5

Oberteil Patroneneinsatz

Faserverstärktes PAGF

6

Schwimmer Patroneneinsatz

PP

7

Gehäuseunterteil

Faserverstärktes PAGF

8

Kugelhahn

VA (1.4401)

Betriebskennlinien

Optionales Zubehör
WWBE46

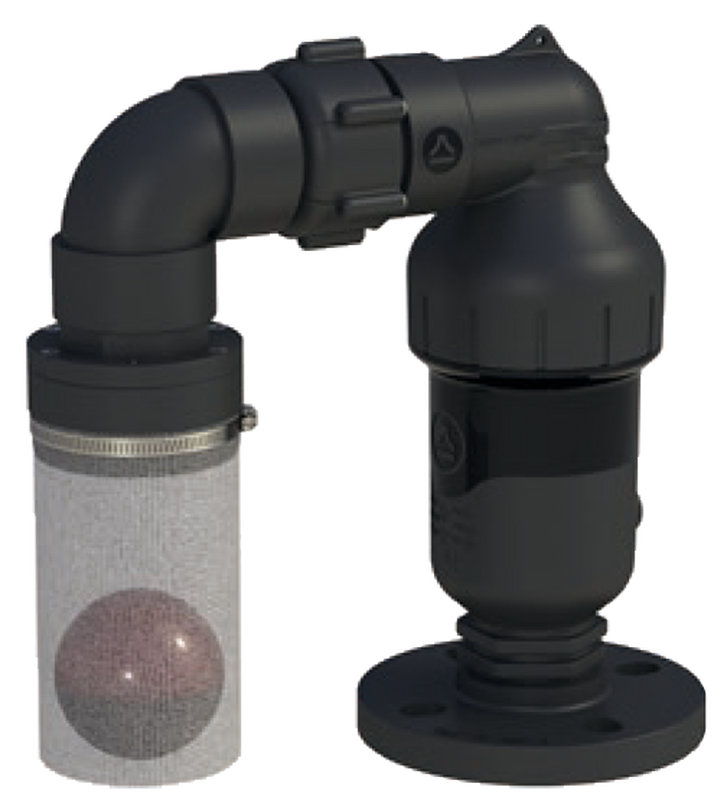

Flanschausführung mit selbsttätiger Flutsperre

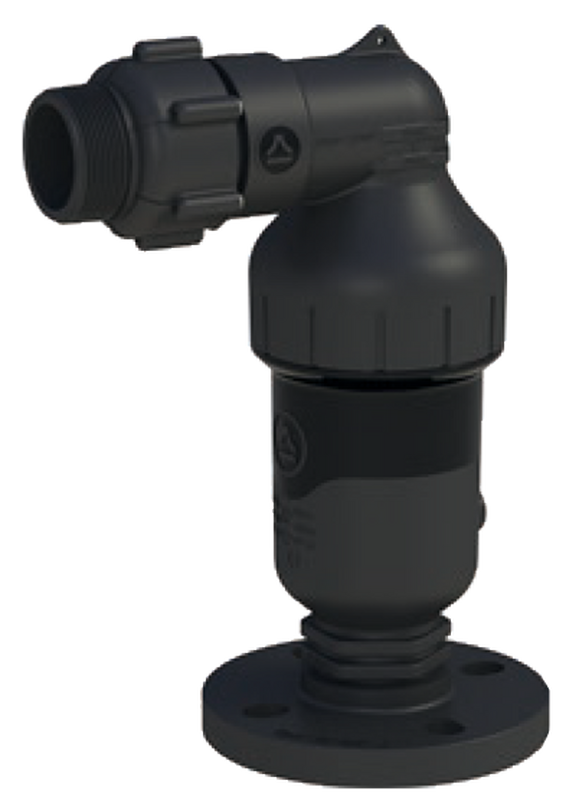

Flanschausführung mit Sanftschluss-Adapter

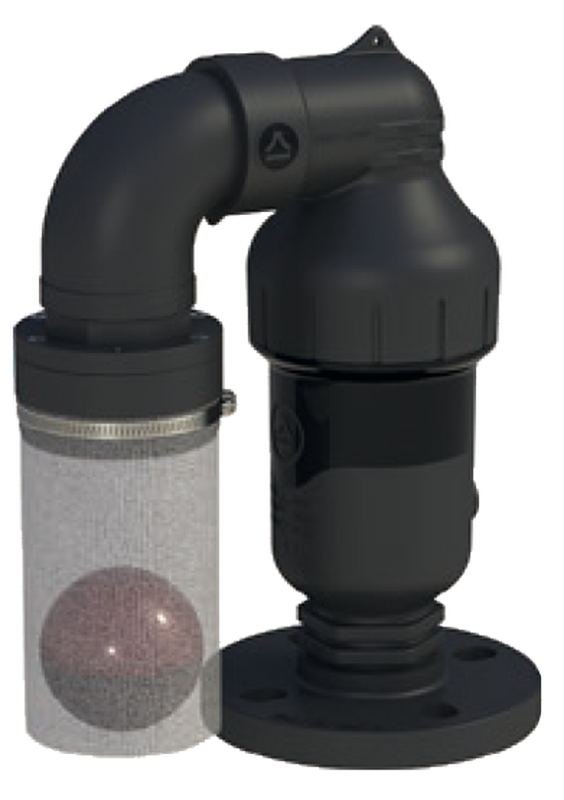

Flanschausführung mit Flutsperre und Sanftschluss-Adapter

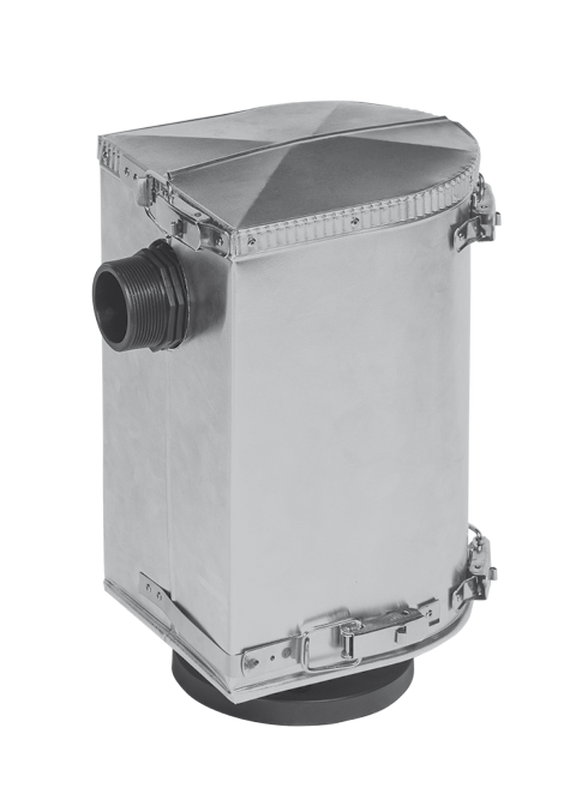

Frostschutzmantel isoliert mit Aussenmantel Aluminium

Änderungen vorbehalten
