Wasser
Be- und Entlüftungsventil
Typ WWBE50G
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
PN |
H |
L (y) |
L (x) |
Ø D |
kg |
NPK-Nr. | ||||
|
WWBE50G50 |
50 |
10/16 |
306 |
196 |
75 |
1.5" IG |
7.0 |
832.128 |
||||
|
WWBE50G80 |
80 |
10/16 |
373 |
205 |
100 |
2" IG |
13.0 |
832.131 |
||||
|
WWBE50G100 |
100 |
10/16 |
425 |
275 |
120 |
3" IG |
19.0 |
832.132 |
||||
|
WWBE50G150 |
150 |
10/16 |
482 |
331 |
141 |
4" IG |
39.0 |
832.134 |
||||
|
WWBE50G200 10 |
200 |
10 |
587 |
504 |
240 |
6" Nut |
80.0 |
- |
||||
|
WWBE50G200 16 |
200 |
16 |
587 |
504 |
240 |
6" Nut |
80.0 |
- |
||||
|
WWBE50G250 10 |
250 |
10 |
884 |
760 |
270 |
8" Nut |
95.0 |
- |
||||
|
WWBE50G250 16 |
250 |
16 |
884 |
760 |
270 |
8" Nut |
95.0 |
- |
||||
|
WWBE50G300 10 |
300 |
10 |
810 |
- |
- |
Haube |
162.0 |
- |
||||
|
WWBE50G300 16 |
300 |
16 |
810 |
- |
- |
Haube |
162.0 |
- |

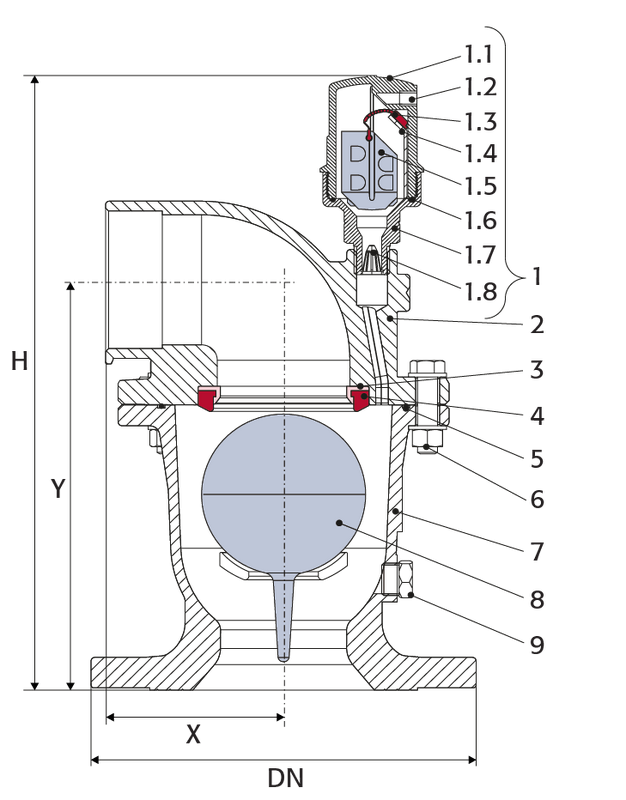

Werkstoffe und Konstruktion
WWBE50G
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Betriebsentlüfter |
Details |
|
1.1 |
Gehäuseoberteil |
Faserverstärktes PA |
|
1.2 |
Drainageadapter |
PP 1/4" |
|
1.3 |
Rolldichtung |
EPDM |
|
1.4 |
Fixierstab |
Faserverstärktes PA |
|
1.5 |
Schwimmer |
PP-Schaum |
|
1.6 |
O-Ring |
NBR |
|
1.7 |
Gewindesockel |
Messing |
|
1.8 |
Filter |
Faserverstärktes PA |
|
2 |
Gehäusedeckel |
Guss+EBK |
|
3 |
Dichtsitz |
Edelstahl |
|
4 |
Lippendichtung |
EPDM |
|
5 |
O-Ring |
NBR |
|
6 |
Schrauben, Muttern, Scheiben |
Edelstahl |
|
7 |
Gehäuseunterteil |
Guss+EBK |
|
8 |
Schwimmer |
Edelstahl |
|
9 |
Entleerungsstopfen |
Edelstahl |
Betriebskennlinien

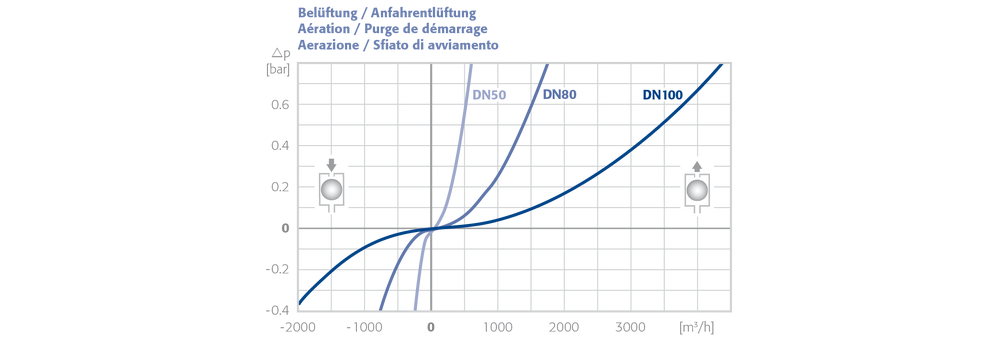

Betriebskennlinien DN50–DN100

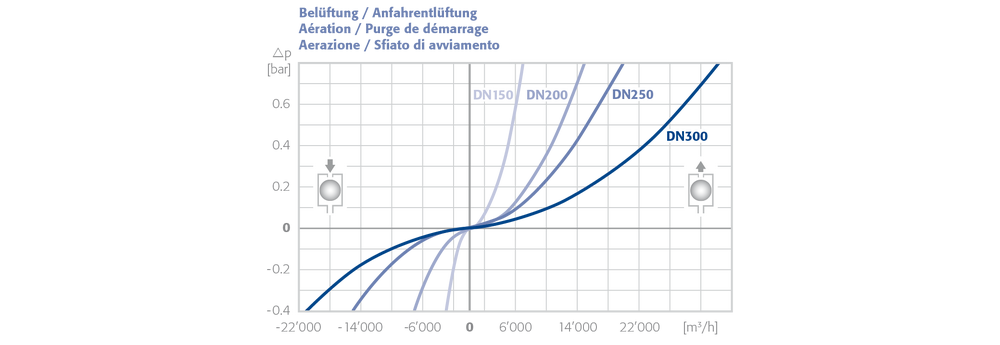

Betriebskennlinien DN150–DN300
Alle Masse in mm - Änderungen vorbehalten
