  9.3.8 Be- und Entlüfter

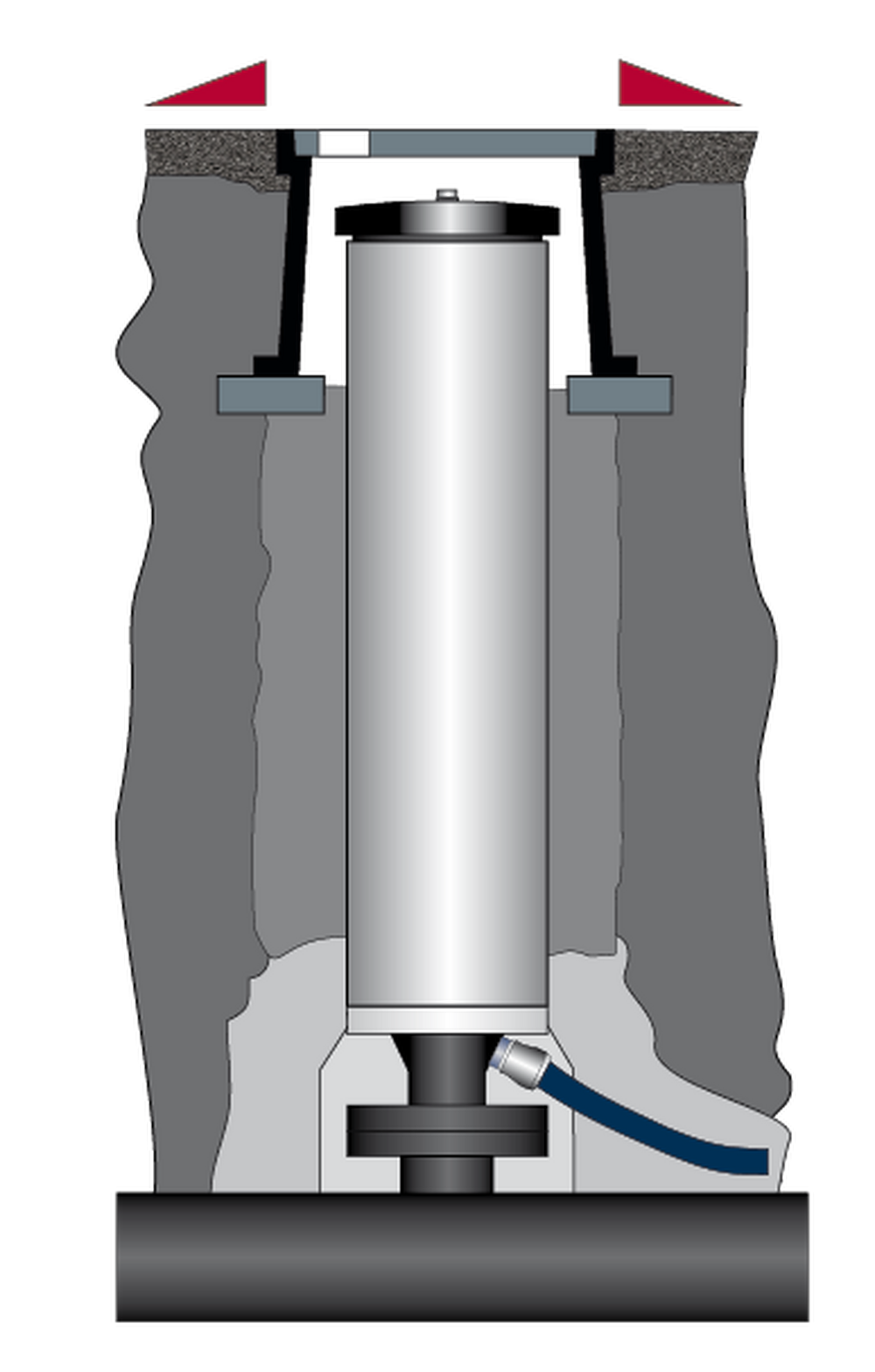

Be- und Entlüftungsventil für Erdeinbau
Typ WWBE90Ew

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Selbsttätiges 3-Wege-Be- und Entlüftungsventil mit Flanschanschluss

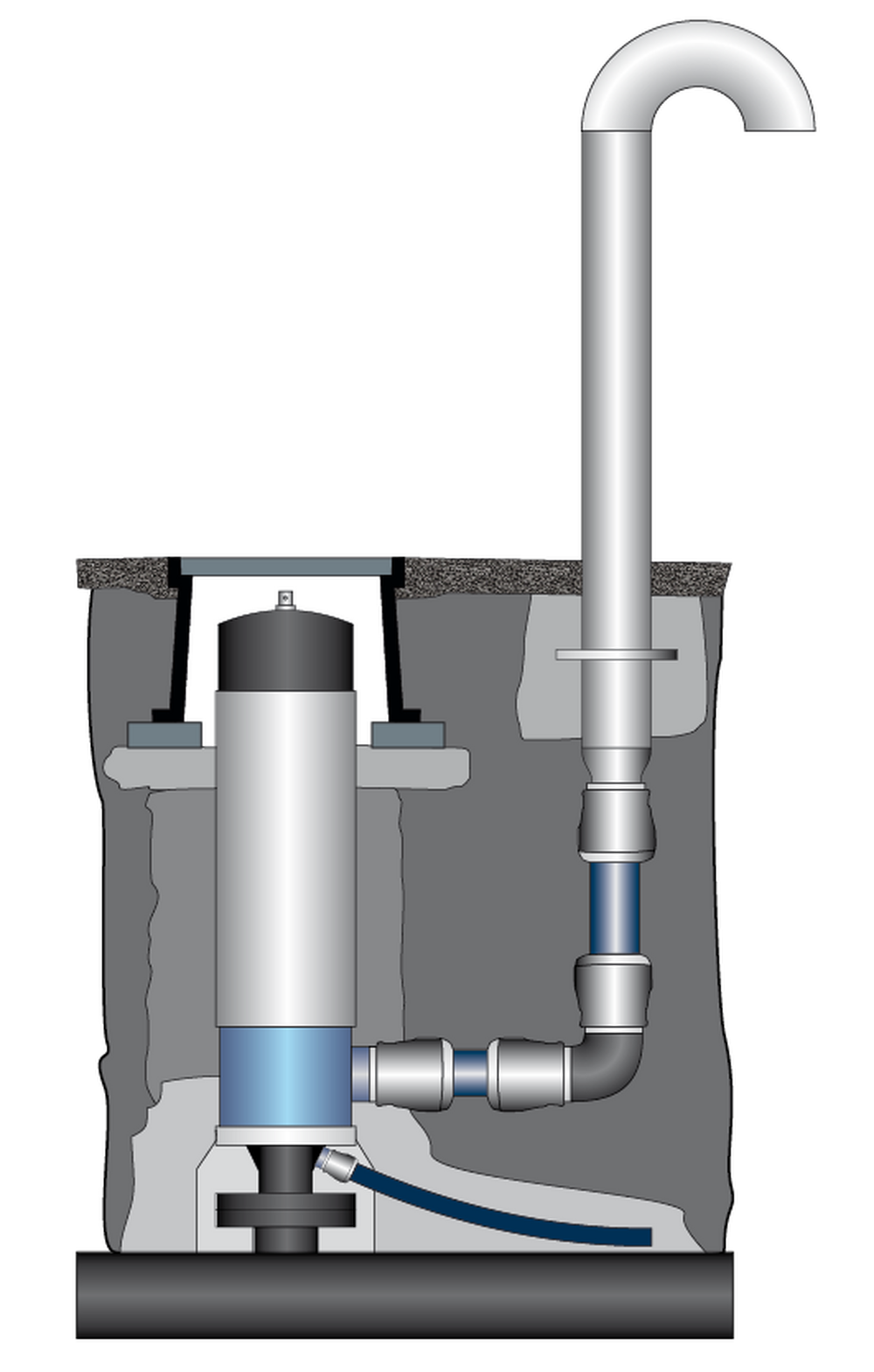

  • Variante WWBE90Ew mit überflutbarem und wasserdichtem Gehäuse mit 2" Kaminanschluss

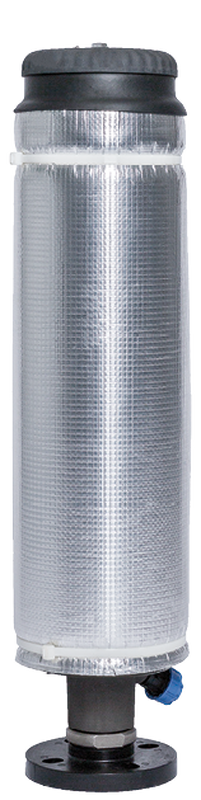

  • Isoliermantel aus PE-Schaum, aluminiumbeschichtet
  • Arbeitsdruck: min 0,2/max. 16 bar
  • Rohrdeckung: 0,75 m–2,5 m
  • Anfahrentlüftung: bis 330 m3/h
  • Dauerentlüftung: bis 56 m3/h
  • Belüftung: bis 160 m3/h
  • SVGW-zertifiziert

Werkstoffe und Konstruktion Rückseite

Auf Anfrage

  • Niedriger Arbeitsdruck (0,05–6 bar)
  • Belüftungssperre, Sanftschlussdrossel, Filtersieb aus Edelstahl
  • Strassenkappen aus GFK (12,5 t) oder Guss (25 t)
  • Sickerpackung, Spühl- und Entnahme-garnitur
  • Zusätzliche Frostschutzkissen (im Schachtinneren)
  • Verschliessbarer Deckel
  • Sicherheitsschnorchel gegen Einsaugen von Brackwasser

Verbindungen & Zubehör

Artikel-Nr.

Artikel-Nr. (Wasserdicht)

DN

NPK-Nr.

WWBE90E50

WWBE90E50w

50

832.218

WWBE90E80

WWBE90E80w

80

832.221

WWBE90E100

WWBE90E100w

100

832.222

Pos.

Benennung

Werkstoffe

1

Deckelschraube

Edelstahl

2

Deckel

Aluminium, eloxiert

3

Spindeltraverse

Edelstahl

4

Spindel

Edelstahl

5

Isolierung

PE-Schaum, Alu

6

Schachtmantel

PVC

7

Verlängerung

Edelstahl

9

Belüftungssperre oder Sanftschluss

POM, VA, NBR

10

Dichtklappe

Faserverstärktes PA

11

Rolldichtung

NBR/EPDM, Silicon / NBR/EPDM, Silicone

12

Niederhalter

Faserverstärktes PA

13

Schwimmer

PP-Schaum

14

Ventiloberteil

Faserverstärktes PA

15

Ventilsockel, 2 O-Ringe

Faserverstärktes PA

16

Schrauben, Muttern (6x)

Edelstahl

17

Rückflussverhinderer

POM, VA, NBR

18

Stössel

Faserverstärktes PA

19

Drainageanschluss

PE, PA

20

Absperrventil

POM, VA, NBR

21

Gewindeadapter (2" AG) / Adaptateur fileté (2" ext.) /
Raccordo filettato (2" AG)

Edelstahl

22

Flansch

Faserverstärktes PA, Edelstahl

23

Flutsperre

erst ab Rohrdeckung 1,0 m!

Pos.

Benennung

Werkstoffe

1

Verschluss

Edelstahl

2

Deckel

Aluminium, eloxiert

3

Spindeltraverse

Edelstahl

4

Spindel

Edelstahl

5

Isolierung

PE-Schaum, Alu

6

Schachtmantel

PVC

7

Verlängerung

Edelstahl

9

Belüftungssperre oder Sanftschluss

POM, VA, NBR

10

Dichtklappe

Faserverstärktes PA

11

Rolldichtung

NBR/EPDM, Silicon / NBR/EPDM, Silicone

12

Niederhalter

Faserverstärktes PA

13

Schwimmer

PP-Schaum

14

Ventiloberteil

Faserverstärktes PA

15

Ventilsockel

Faserverstärktes PA

16

Schraube

Edelstahl

17

Rückflussverhinderer

POM, VA, NBR

18

Stössel

Faserverstärktes PA

19

Drainageanschluss

PE, PA

20

Absperrventil

POM, VA, NBR

21

Gewindeadapter (2» AG)

Edelstahl

22

Flansch

Faserverstärktes PA, Edelstahl

24

Zu- und Abluftanschluss 2" iG

PP

Betriebskennlinien DN50–DN100

Alle Masse in mm - Änderungen vorbehalten
