  9.3.2 Be- und Entlüfter

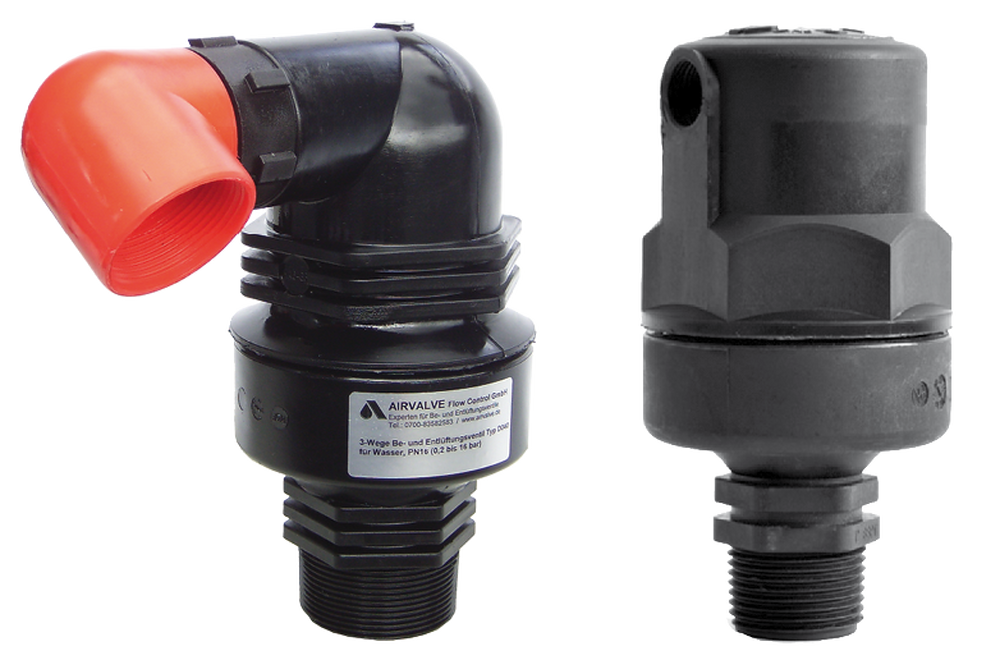

Be- und Entlüftungsventil
Typ WWBE40

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Selbsttätiges 3-Wege-Be- und Entlüftungsventil mit 2"-Aussengewinde
  • Gehäuse: Nylon, faserverstärkt
  • Arbeitsdruck: min. 0.2/max. 16 bar
  • Zu-/Abluft: 1½"-Innengewinde
  • Anfahrentlüftung: bis 330 m3/h (2"-DN40)
  • Anfahrentlüftung: bis 80 m3/h (1/2"-3/4"-1")
  • Dauerentlüftung: bis 55 m3/h (2"-DN40)
  • Dauerentlüftung: bis 12,5 m3/h (1/2"-3/4"-1")
  • Belüftung: bis 160 m3/h (2"-DN40)
  • Belüftung: bis 55 m3/h (1/2"-3/4"-1")
  • Optional mit Belüftungssperre (V)
  • SVGW-zertifiziert

Auf Anfrage

  • Niedriger Arbeitsdruck (0.05–6 bar)
  • Andere Werkstoffe
  • Entlüftungssperre, Sanftschlussdrossel
  • Drainage mit Siebeinsatz aus Edelstahl
  • Flexibler Drainageschlauch mit Schnell- verschluss
  • Absperrkugelhahn (2") für Service-arbeiten werkseitig montiert
  • Frostschutzmantel
  • Mit Gewindeflansch

Artikel-Nr.

DN



d1



kg

NPK-Nr.

WWBE40 1/2 (V)

1/2"



10/16



0.3

-

WWBE40 3/4 (V)

3/4"



10/16



0.3

-

WWBE40 1 (V)

1"



10/16



0.3

832.111

WWBE40 2 (V)

2"



10/16



1.1

832.114

WWBE40 40 (V)

40



10/16



1.6

832.127

Werkstoffe und Konstruktion

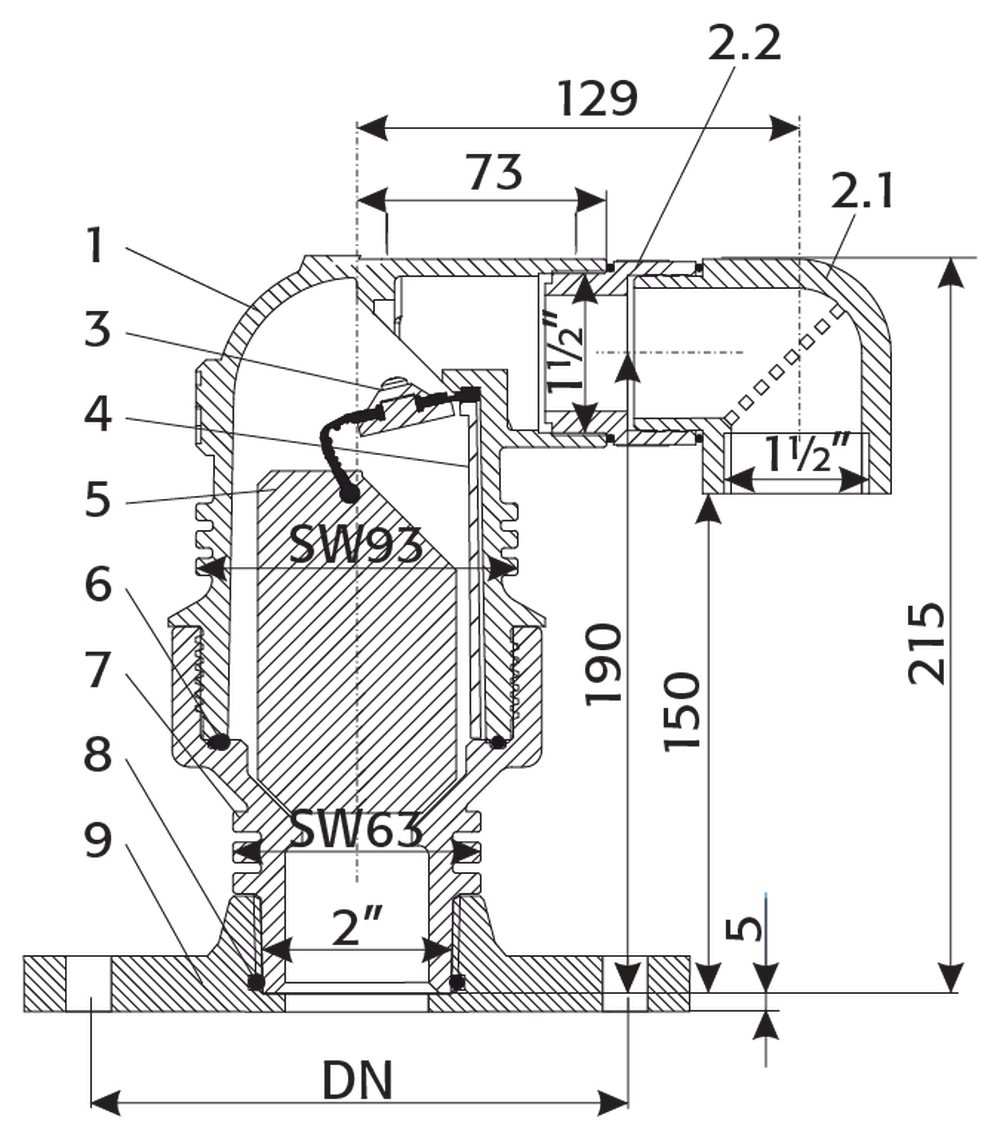

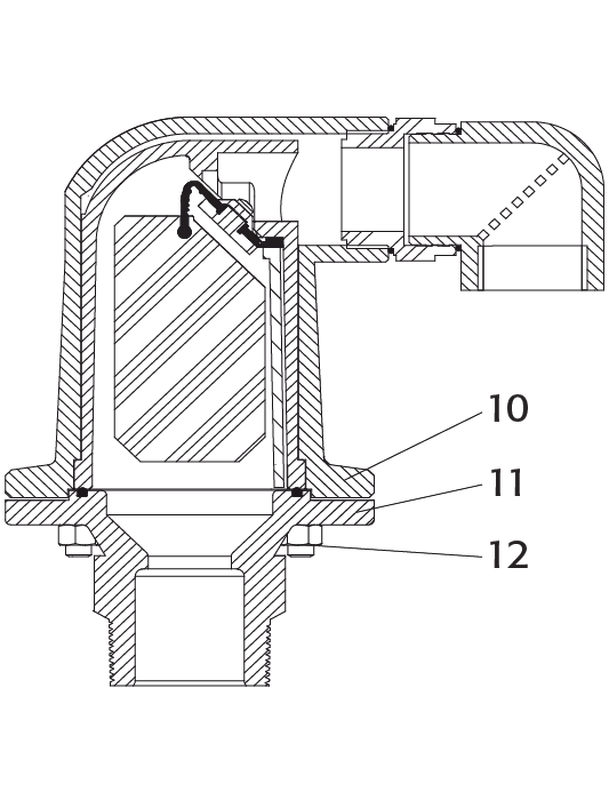

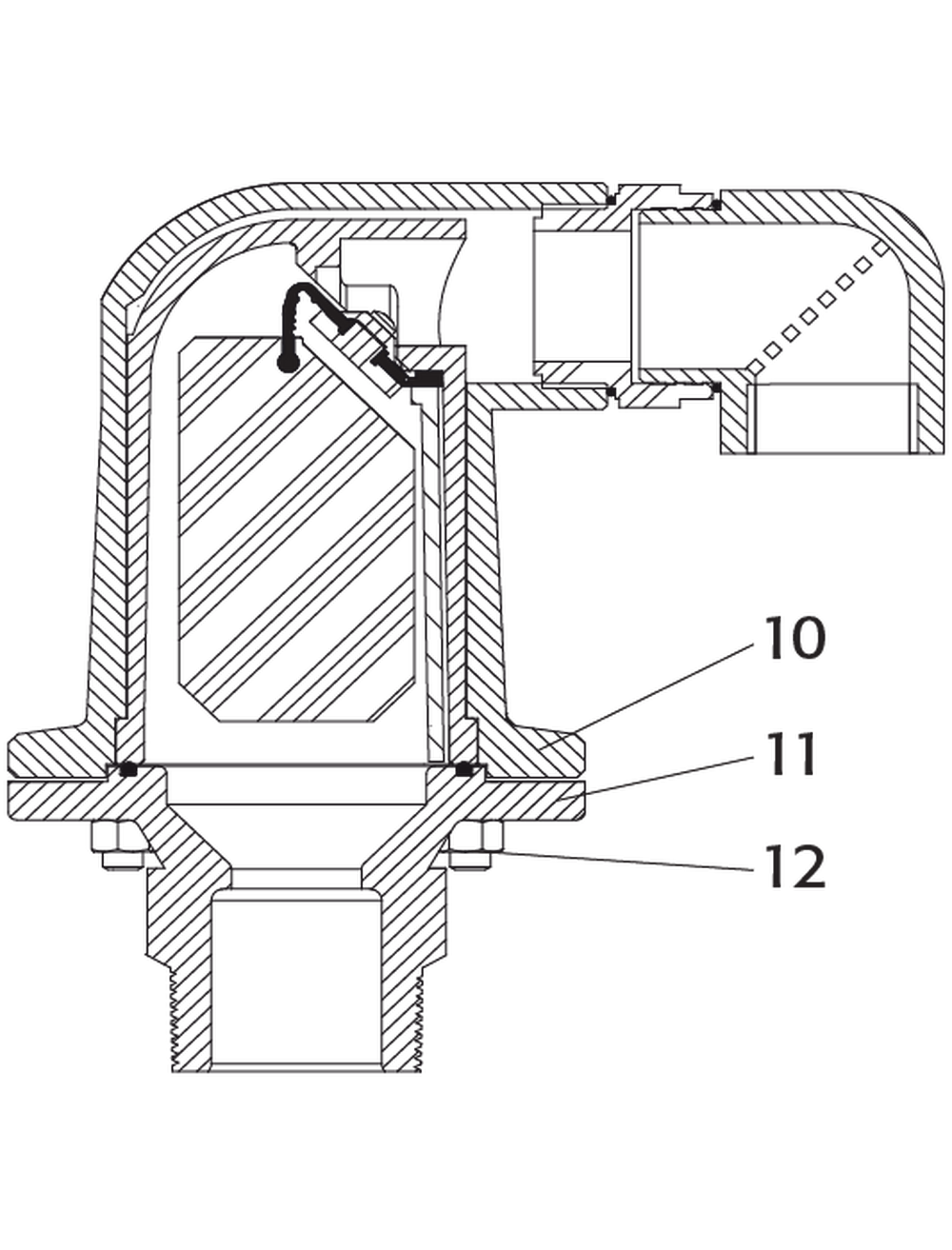

WWBE40 2" & DN40

Pos.

Benennung

Werkstoffe

1

Gehäuseoberteil

Faserverstärktes PA

2.1

Drainagewinkel

PP

2.2

Gewindeadapter

Faserverstärktes PA

3

Dichtsystem

PA und EPDM

4

Fixierstab

Faserverstärktes PA

5

Schwimmer

PP-Schaum

6

O-Ring

NBR

7

Gewindesockel

Faserverstärktes PA

8

O-Ring

NBR

9

Flansch

Faserverstärktes PA

10/11

Gehäuse

Duktiles Gusseisen (auf Anfrage)

12

Schrauben

Edelstahl

Werkstoffe und Konstruktion
WWBE40 1/2", 3/4" & 1"

Pos.

Benennung

Werkstoffe

1

Gehäuseoberteil

Faserverstärktes PA

2

Zu-/Abluft (3/8" IG)

Faserverstärktes PA

3

Dichtsystem

NBR/EPDM, Viton*

4

Fixierstab

Faserverstärktes PA

5

Schwimmer

Faserverstärktes PA

6

O-Ring

NBR, Viton*

7

Gewindesockel

Faserverstärktes PA, VA*, Ms*

8

Schutzdeckel

-

9

Zu-/Abluftanschluss

-

* Zubehör/Ausführung optional

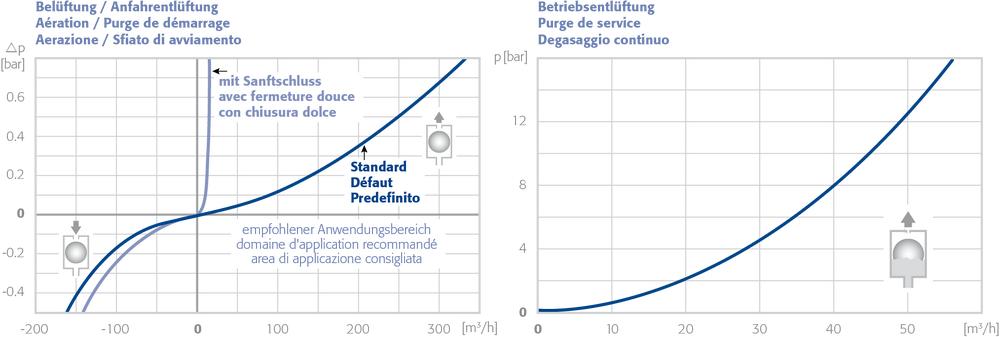

Betriebskennlinien

Betriebskennlinien

Alle Masse in mm - Änderungen vorbehalten
