Flims GR: Grossprojekt Wasserwelten Flims mit ökologischen Wild-Druckrohren

Erfahren Sie mehr

ZMU DN 300-500, 27-78 bar

Flims GR: Grossprojekt Wasserwelten Flims mit ökologischen Wild-Druckrohren

Die Flims Electric AG realisiert ein Grossprojekt, bei dem Wasser, das der Turbinierung dient, einem Mehrfachnutzen zugeführt wird: Das Projekt Wasserwelten Flims, das von Umweltschutzverbänden als Vorzeigemodell eingestuft wird. Es deckt vier Zielsetzungen ab, welche die Region touristisch und versorgungstechnisch als Ganzjahresdestination aufwerten, bei minimalstem Eingriff in das natürliche Ökosystem. So soll die Trinkwasserversorgung saniert, die Jahresstromproduktion auf 18 Mio. kWh verdoppelt, die Beschneiung ausgebaut und dem touristisch wichtigen Caumasee indirekt Wasser zugeführt werden. Seit im Oktober 2002 beim Bau des Flimsersteintunnels eine Karstquelle angeschnitten worden war, sank der Pegel des unterirdisch gespeisten Sees um durchschnittlich mehr als einen Meter.

Herzstück ist die Zentrale Punt Gronda. Sie beherbergt neben zwei Reservoirs für die Trinkwasserversorgung und drei Turbinen zur Ökostromerzeugung auch die Infrastruktur für die Beschneiungsanlagen und die Steuerung für die Caumasee-Speisung. Das Wasser wird hier jeweils bis zu zwei Mal turbiniert, bevor es der Endbestimmung zugeführt wird.

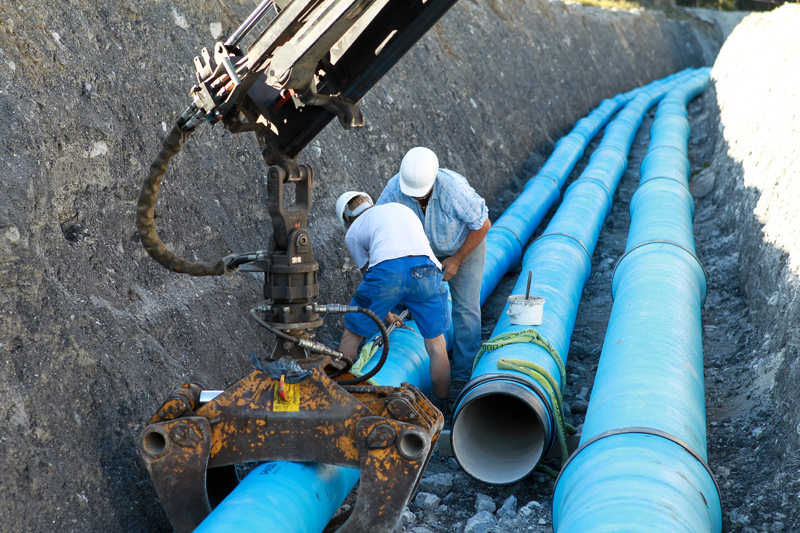

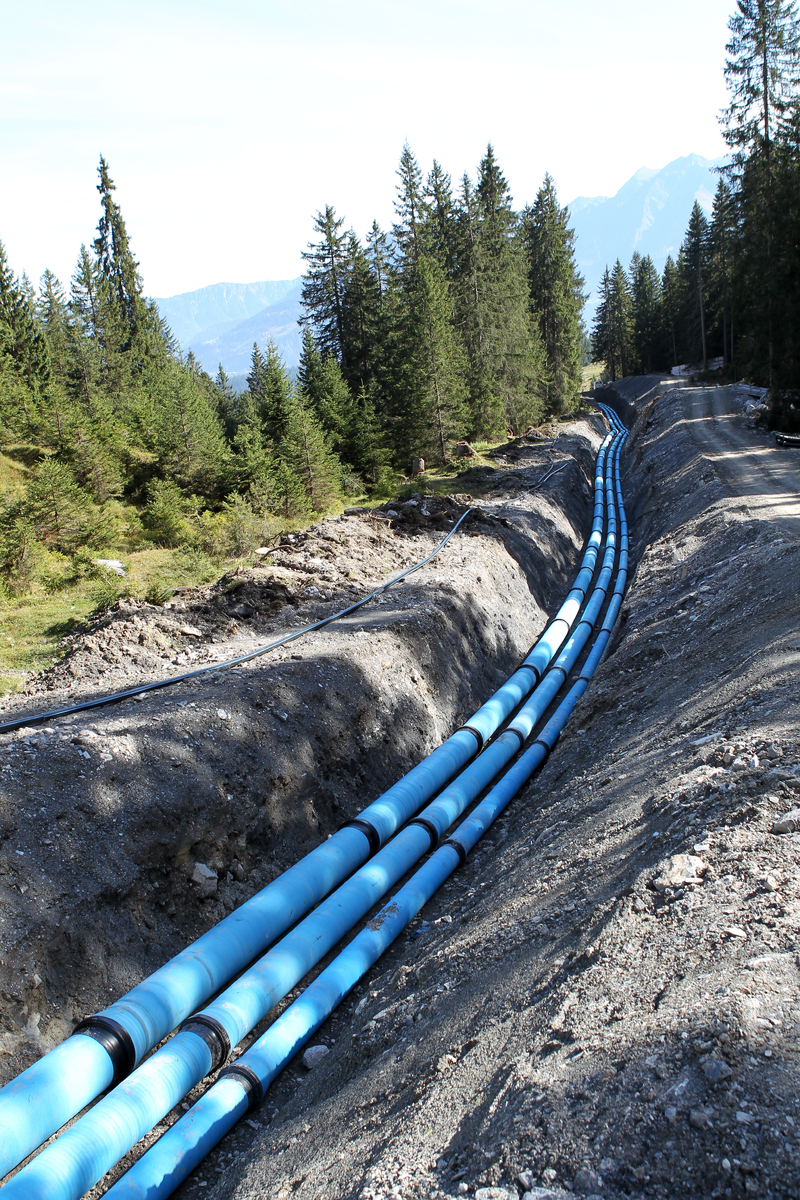

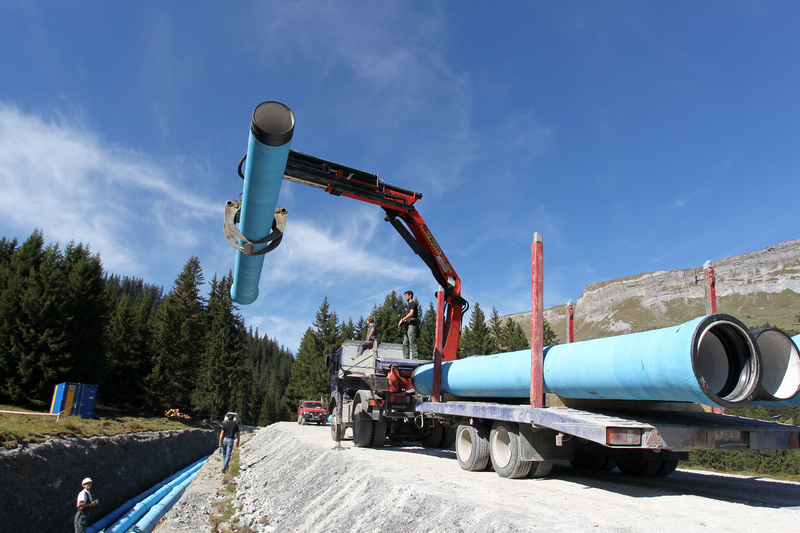

Die Projektverantwortlichen wählten zum Bau von drei Turbinenleitungen sowie der indirekten Wasserzuleitung zum Caumasee via den Bach Prau Pulté ZMU-Duktilgussrohre mit faser- armierter Zementmörtelumhüllung von Wild in den Nennweiten DN 300, DN 400 und DN 500. Diesen Wild-Rohrtyp setzt man in Graubünden bereits seit Jahren erfolgreich im Druckleitungsbau ein. ZMU-Rohre sind auslenkbar und mit der UNIVERSAL TIS-K-Verbindungstechnik leicht und effizient über 360° am gesamten Rohr anliegend schubgesichert.


Verantwortliche

  • Bauherr: Flims Electric AG, Flims GR
  • Ingenieur: Ingenieursbüro Straub AG, Chur GR

Technische Angaben

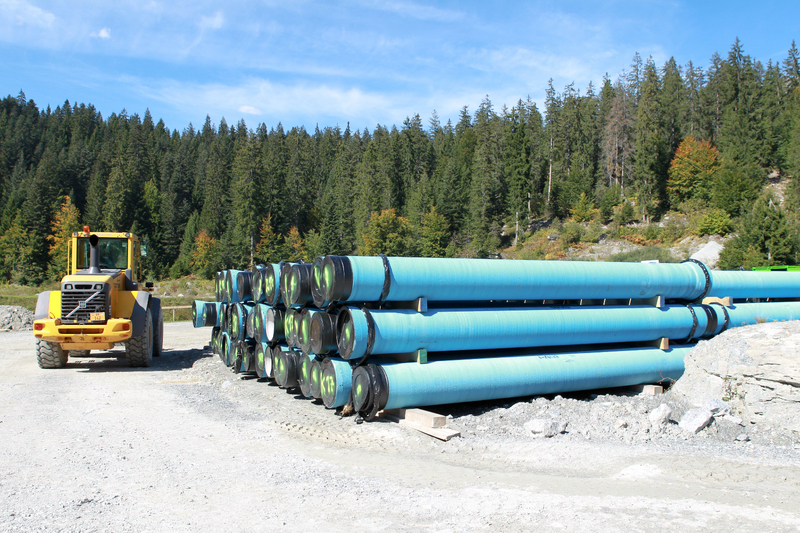

  • 4660 m duktile Gussrohre mit Doppelkammer DN 500, faserarmierte ZMU-Zementmörtelumhüllung und Hochofenzementauskleidung als Vollschutz für Betriebsdruck von 78 bar
  • 4180 m ZMU-Druckleitung DN 400, bis 27 bar
  • 2320 m ZMU-Trinkwasser-Turbinenleitung DN 300, bis 27 bar

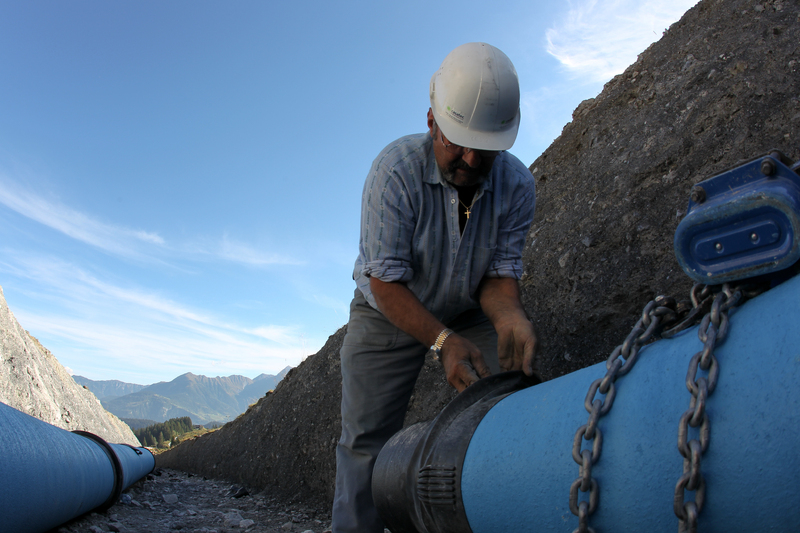

  • Steckmuffenverbindung UNIVERSAL TIS-K

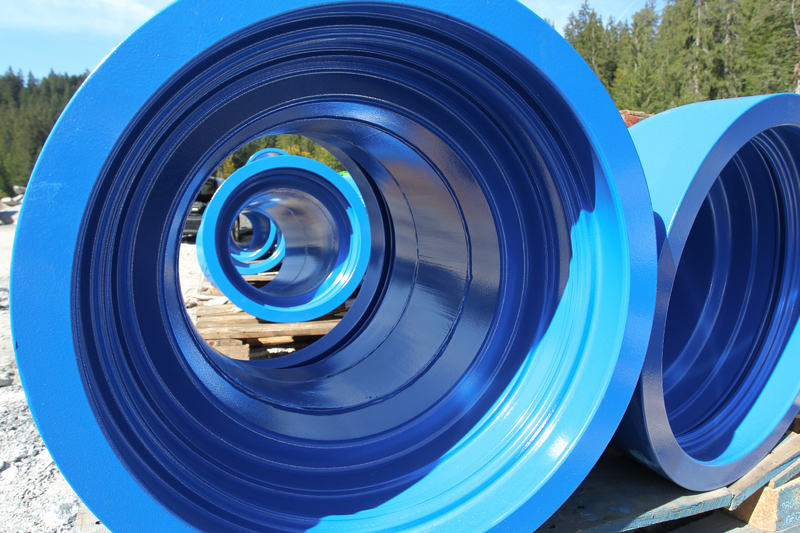

  • Bögen mit etec-Email als Innenschutz DN 300-500
  • Armaturen mit etec-Rundumemailierung DN 300-400
  • Armaturen mit Epoxy-Beschichtung DN 500
