Umbau der Wasserfassung Lielibach, Beckenried

Bei der Optimierung der Wasserfassung des Gemeindewerks Beckenried wurde der bestehende Grobrechen durch einen PROTEC Vibro-Rechen von Wild ersetzt.

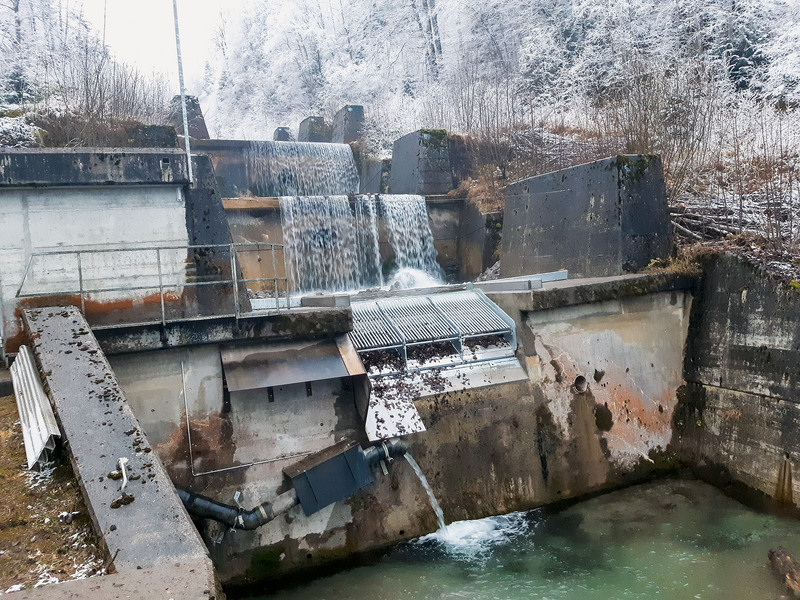

Die Wasserfassung des Gemeindewerks Beckenried am Lielibach befindet sich oberhalb von Beckenried auf rund 900 m ü.M. und wurde im Jahr 1993 in Betrieb genommen. Das Bauwerk liegt an einem Gebirgsbach mit erhöhtem Gefälle und Geschiebetransport-Potential. Der Bach ist in diesem Abschnitt mit massiven Beton-Wildbachsperren verbaut. Das Wasser wird beim Fassungsstandort in der Gerinnemitte in einer der Sperren über ein Tirolerwehr mit einem Einlaufrechen (Gesamtbreite 2.55 m, Stababstand 20 mm) geleitet. Über den darunterliegenden Entkieser gelangt das so gefasste Wasser in den Entsander und danach in die Druckleitung. Das Fassungsvermögen beträgt 450 l/s. Der Zugang zur Wasserfassung ist mit einem geländegängigen Fahrzeug, Transporter (max. 3.5 t) oder via Helikopter möglich.

Ersatz des bestehenden Grobrechens

Um den Betrieb der Wasserfassung zu optimieren, wurde ein Ersatz des bestehenden Grobrechens durch einen PROTEC Vibro-Rechen vorgesehen. Damit das Fassungsvermögen beibehalten werden konnte, war eine Vergrösserung der Rechenfläche nötig. In der Höhe waren aufgrund der betrieblichen Randbedingungen nur geringfügige Änderungen möglich. Die Fa. Wild erarbeitete mit der Ingenieur-Unternehmung IUB Engineering AG eine optimale Lösung. Die Anpassung des bestehenden Betonbauwerkes (Verbreiterung, Erhöhung) ermöglichte den Einbau von Standard-Rechenelementen. Der Einbau des Rechens war planerisch, bautechnisch und organisatorisch eine Herausforderung.

Ziel des Umbaus war, den Betrieb- und Unterhaltsaufwand zu reduzieren, u.a. hinsichtlich des Eintrags von Fremdstoffen in den Treibwasserweg.

Die Firma PK Bau AG, Giswil, ein versiertes Bauunternehmen im Wasserbau, führte die Demontage-, Fräs-, Transport-, Anpassungs-, Gerüst- und Hebe-Arbeiten aus. Um die Kosten aufgrund des Betriebsausfalles zu minimieren, war ein optimaler Bauablauf, koordiniert durch die Projektleitung der IUB Engineering AG und den beteiligten Firmen, zwingend.

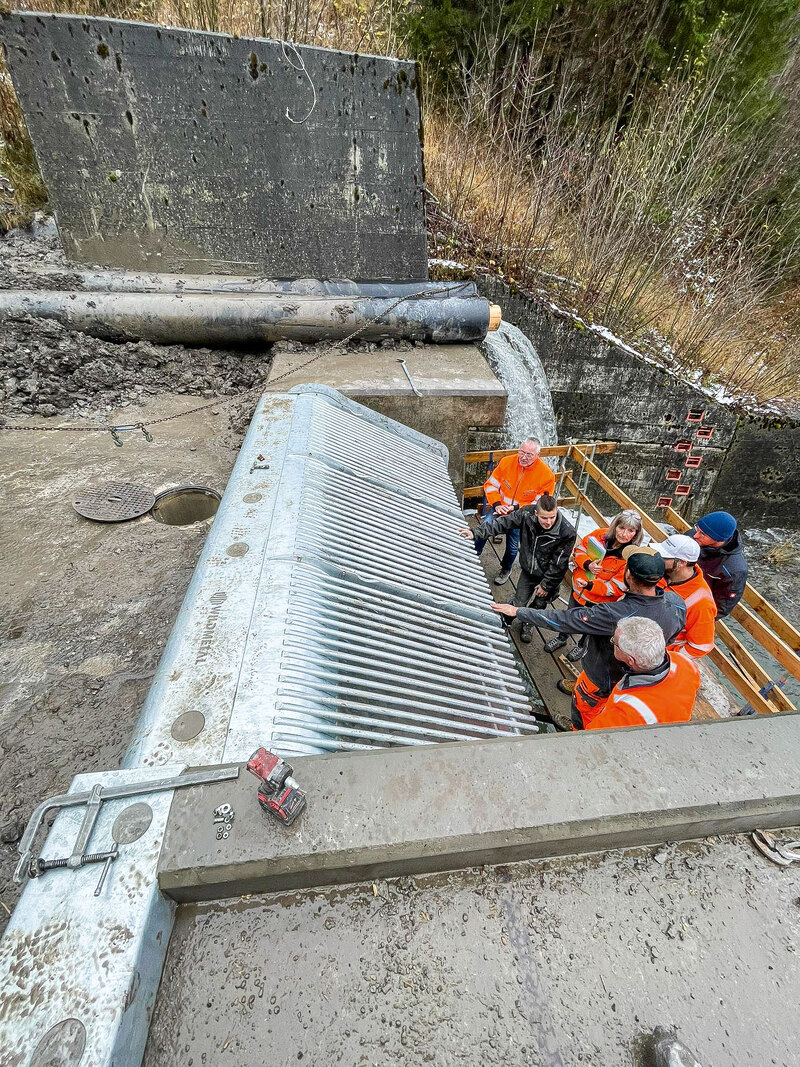

Die Wasserfassung konnte nach knapp drei Wochen Bauzeit wieder in Betrieb genommen werden. Der Einbau des Rechens, mit Abnahme und entsprechender Instruktion des Betriebspersonal, erfolgte innerhalb eines Tages.



---
