Lange Erlen BS: Qualitätssicherung in Wasserschutzzone mit Wild-Rohren

Die Industriellen Werke Basel (IWB) versorgen über ein Verteilnetz von mehr als 4100 km Länge den Kanton Basel Stadt, Teile von Basel Land und einige angrenzende Ortschaften im Aargau mit Elektrizität, Erdgas, Fernwärme, Trinkwasser und Telekommunikationsdienstleistungen. Das Grundwasser reichern die IWB bereits seit Jahrzehnten mit Rheinwasser aus dem Trinkwasser- und Naturschutzgebiet Lange Erlen im Norden von Basel an, das in elf Wässerstellen versickert wird. Von hier stammt mit über 18 Mio. m3/Jahr zwei Drittel der benötigten Wassermenge. Doch die Kapazität der hiesigen Sammelleitung stiess an ihre Leistungsgrenze und war sanierungsbedürftig.

So beauftragten die IWB das Basler Ingenieursbüro Aegerter&Bossart AG mit dem Bau einer neuen, knapp 1600 m langen Sammelleitung DN 600. Sie führt Grundwasser aus verschiedenen Brunnen zum Pumpwerk Lange Erlen. Zudem plante man eine rund 1300 m lange Wassertransportleitung DN 400. Beide Leitungen sollten wegen besonders strenger behördlicher Umweltschutzauflagen nach einem minutiösen PQM-Konzept errichtet werden.

Mitentscheidend für eine nachhaltige Projektrealisation in einem Naturschutzgebiet sind umweltfreundliche und langlebige Materialien. Die Projektverantwortlichen wählten deshalb Duktilgussrohre mit Doppelkammermuffe vom Typ ZMU der Wild Armaturen AG. Der äusserst robuste, strapazierfähige Aussenschutz der Rohre weist eine Flammverzinkung (200 g/m2), einen Haftvermittler und eine faserarmierte Zementmörtelumhüllung (ZMU) auf. Die Innenbeschichtung besteht aus ökologischem, geschmacksneutralem Hochofenzement (HOZ).

Dank der professionellen Umsetzung der detaillierten PQM-Vorgaben durch alle Beteiligten liess sich ein Projekt realisieren, das als Paradebeispiel für eine erfolgreiche Zusammenarbeit steht und Investitionsschutz auf lange Sicht gewährleistet.


Verantwortliche

  • Bauherr: Industrielle Werke Basel (IWB)
  • Ingenieur: Aegerter&Bossart AG, Basel
  • Installateur: Heinis AG, Biel-Benken

Technische Angaben

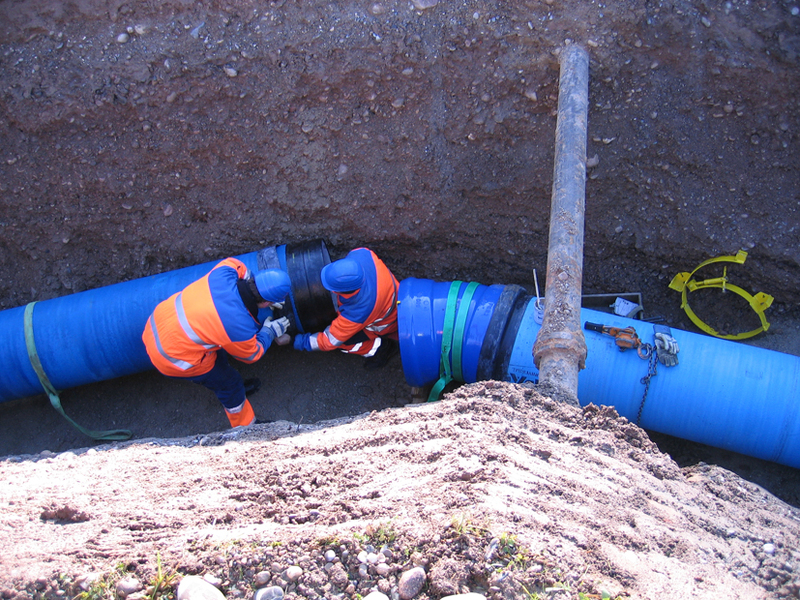

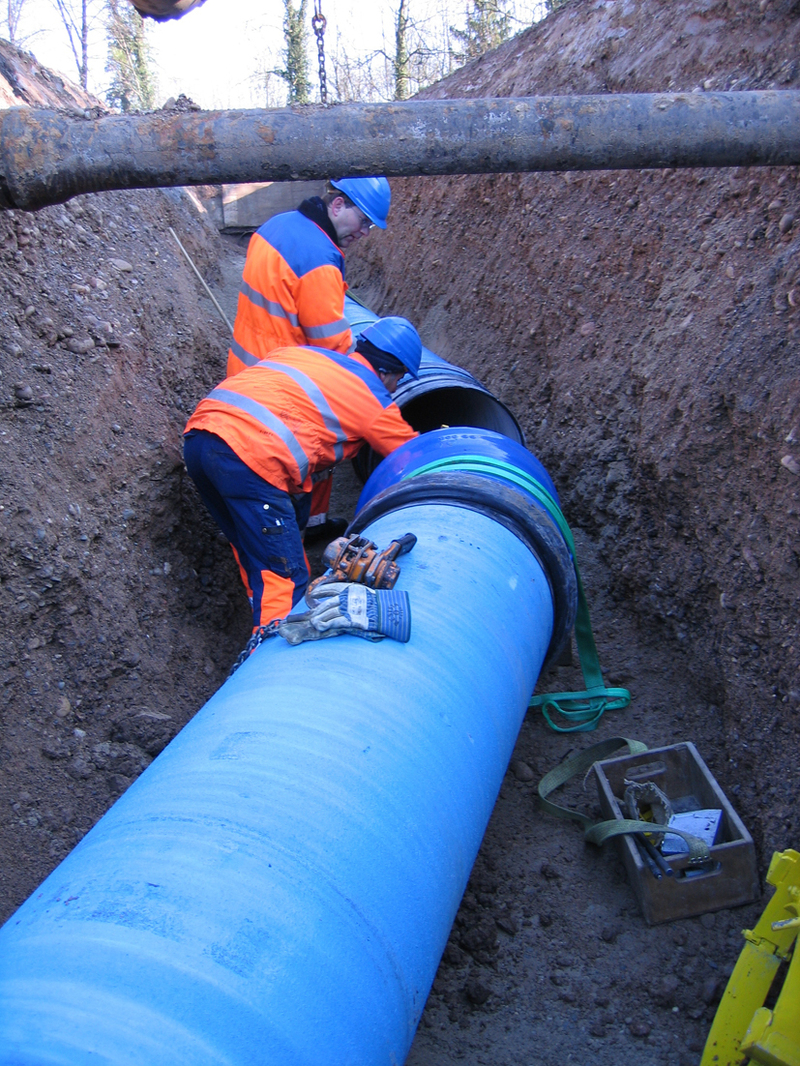

  • 1600 m duktile Gussrohre mit Doppelkammermuffe DN 600 mit faserarmierter Zementmörtelumhüllung und (ZMU) und Hochofenzement-Auskleidung (HOZ)
  • 1300 m ZMU-Vollschutzrohre DN 400
  • Steckmuffenverbindung UNIVERSAL TIS-K
