Rückstauklappe für Seedorf / Attinghausen - Palanggenbach

Beim Palanggenbach, einem Wildbach mit einem Einzugsgebiet von 10,8 km2, waren Hochwasserschutzmassnahmen notwendig. Bei einem Jahrhundert-Hochwasser bestand die Gefahr, dass grosse Teile der Siedlungen Attinghausen und Seedorf überschwemmt werden könnten.

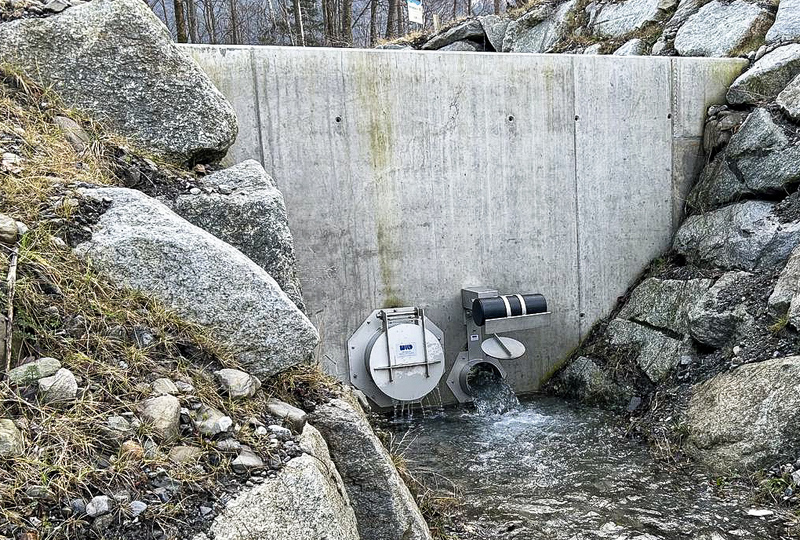

Die Gewindeschieber Typ WGS wurden als Havarieschieber vorgesehen. Diese sind im Normalbetrieb offen. Die Rückstauklappe WRUK gewährleistet im Normalbetrieb einen Durchfluss des Gewässers. Der Rückstauverschluss Typ APRO spezial ist geöffnet und ermöglicht den Fischen einen freien Durchgang im Gewässer, bei Rückstau wird er geschlossen. Anschliessend folgt ein demontierbares Schwemmgitter, welches als Rückhalt von Holzgeschwemmsel dient.

Des Weiteren entstand ein neuer Geschiebesammler, die untere Palanggenbrücke wurde durch einen Neubau ersetzt, eine neue Fuss- und Radwegbrücke gebaut und die Bachmündung aufgeweitet.

An diesem Grossprojekt beteiligt waren der Bund, der Kanton Uri und die Gemeinden Attinghausen und Seedorf.


Verantwortliche

Ingenieurbüro: SYNAXIS AG, Altdorf

Technische Angaben

Lieferumfang:
1 Gewindeschieber WGS G; 1 Gewindeschieber DN 300/DN 500, mit Vierkantantrieb SW 19/19 mm; 1 Rückstau­klappe WRUK DN 500 mm; 1 Rück­stauverschluss APRO spezial, DN 300, für die Fischgängigkeit; 1 Schwemm­gitter 1200 x 1280 mm für den Rückhalt
