Umleitung des Baches Aual Grond mit hochbelastbaren INTEGRAL-Rohren

Erfahren Sie mehr

INTEGRAL DN 700

Umleitung des Baches Aual Grond mit hochbelastbaren INTEGRAL-Rohren

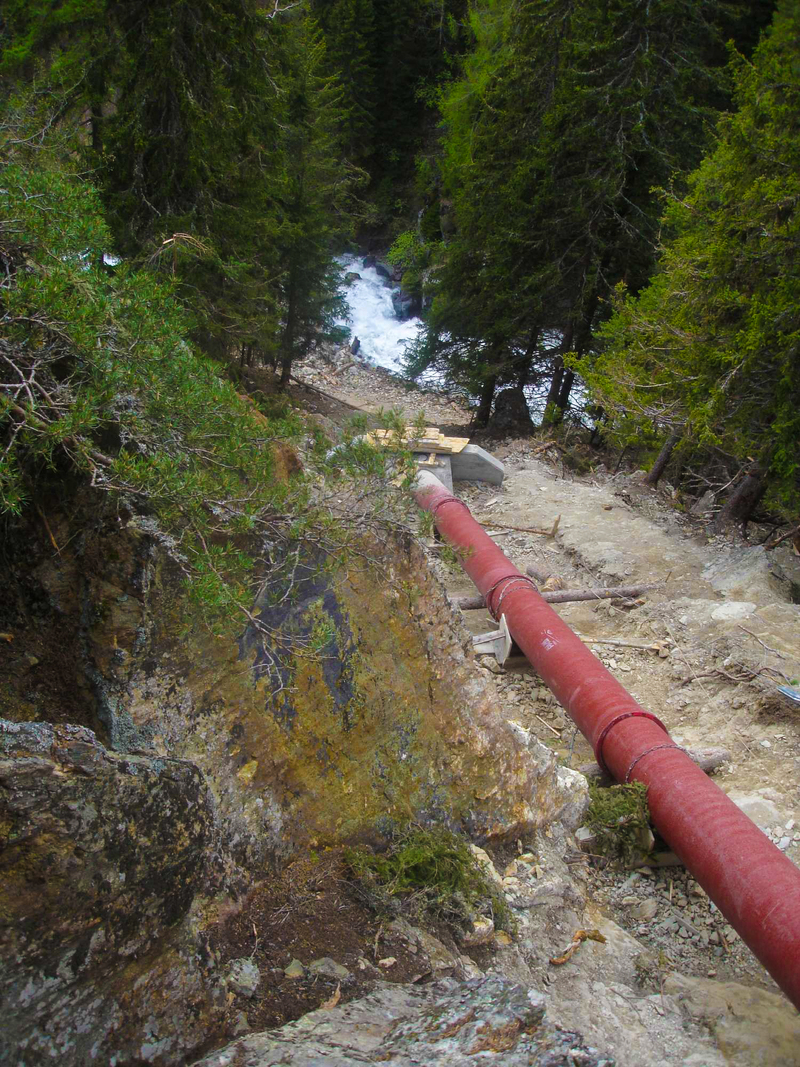

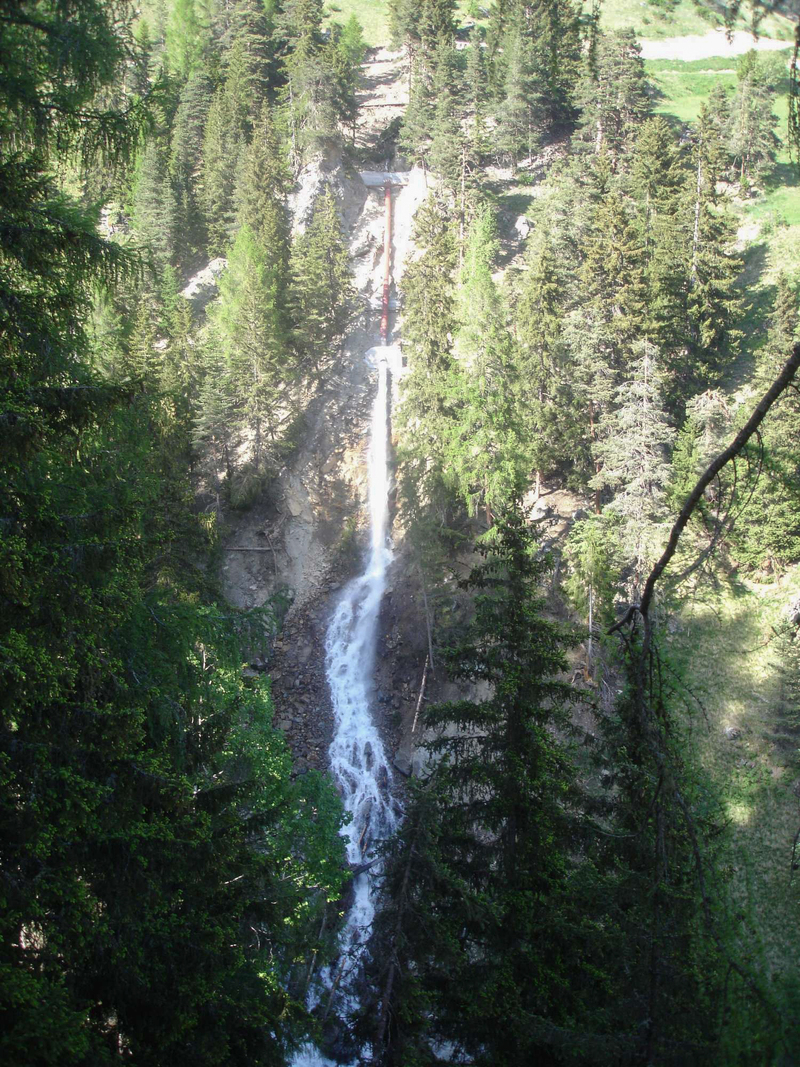

In der Nähe der Engadiner Gemeinde Ftan sollte der Bach Aual Grond umgeleitet werden. Wegen der steilen Hanglage ein besonders anspruchsvolles Projekt, das äusserst strapazierfähige und langlebige Materialien erfordert. Deshalb entschieden sich die Projektverantwortlichen der Caprez Ingenieure AG in Scuol für hochbelastbare INTEGRAL-Duktilgussrohre DN 700 samt TIS-K-Verbindungstechnik der Wild Regel+Klärtechnik AG. INTEGRAL-Rohre sind mit 200 g/m2 metallisch verzinkt und zusätzlich mit Epoxy beschichtet. Sie weisen eine ganze Palette an Sicherheitsmerkmalen auf und eignen sich für extremste Belastungen.

Die mit Tonerde-Zementmörtel ausgekleideten Rohre widerstehen Umwelteinflüssen von innen und aussen. Die Festigkeitseigenschaften lassen weder Längs- noch Querrisse oder Scherbrüche zu. Der Einwuchs von Wurzeln ist unmöglich. Die enorme Abriebfestigkeit der Innenbeschichtung erlaubt zudem hohe Fliessgeschwindigkeiten, was aufgrund des starken Gefälles für eine erfolgreiche Bachumleitung benötigt wird.

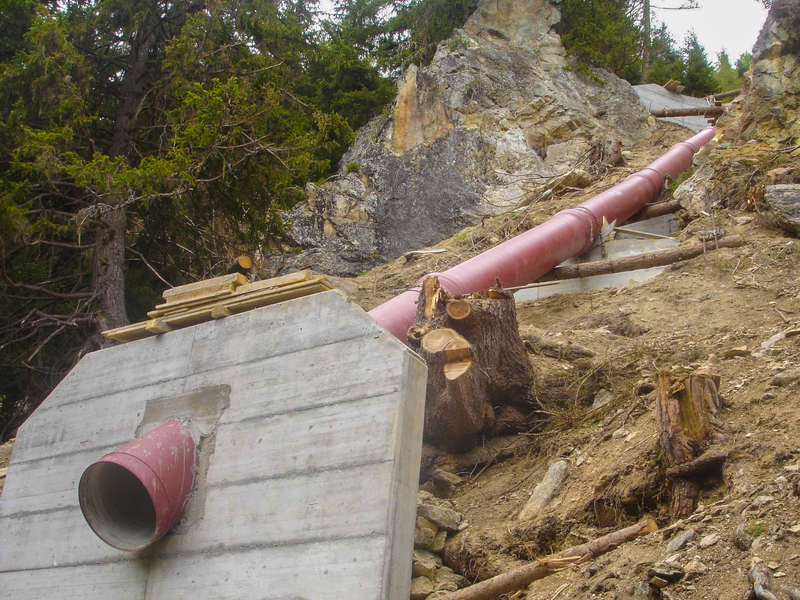

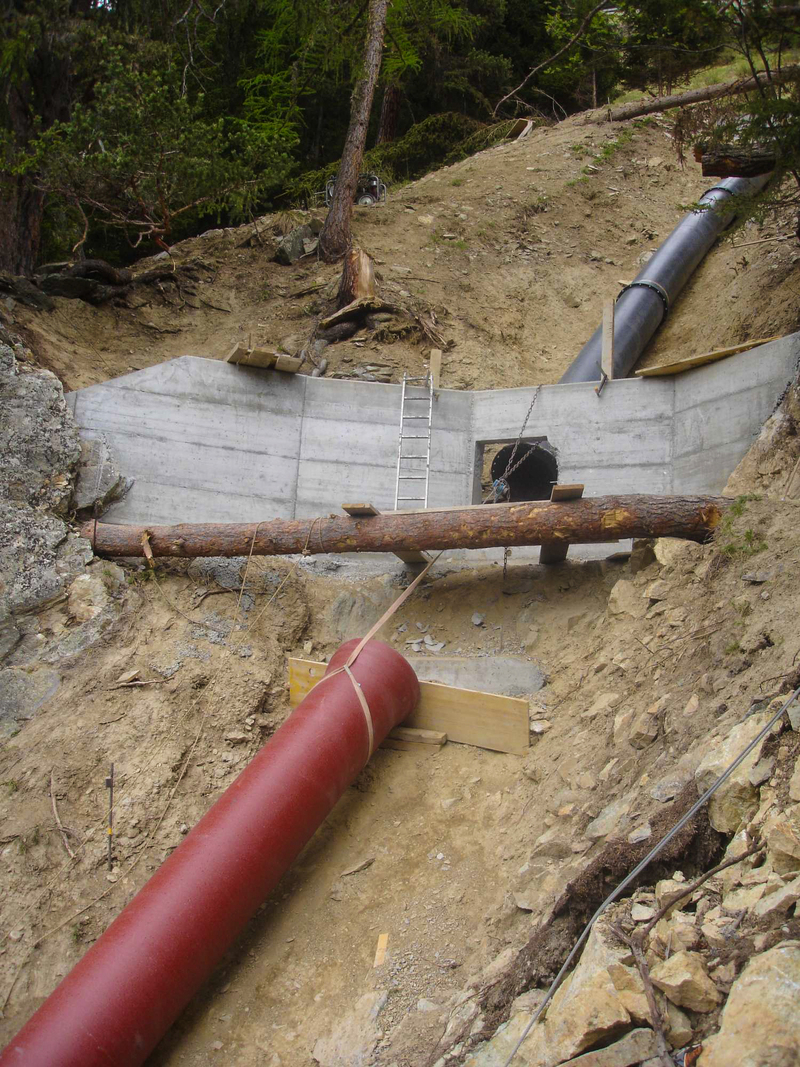

Die Muffen sind auslenkbar und mit der TIS-K-Verbindungstechnik über 360 Grad mittels Schweissraupe schnell und effizient schubgesichert. Die rasch und einfach montierbare, gleichzeitig überaus sichere TIS-K-Verbindungstechnik war für die Bauleitung ein weiterer Pluspunkt. Denn ein zügiger Zusammenbau der Rohre ist in einem derart steilen, rutschgefährdeten Gelände besonders wichtig.


Verantwortliche

  • Bauherr: Gemeinde Ftan GR
  • Ingenieur: Caprez Ingenieure AG, Scuol GR
  • Installateur: Stecher AG, Scuol GR

Technische Angaben

  • Steckmuffenrohre Typ INTEGRAL DN 700
  • Steckmuffenverbindung UNIVERSAL TIS-K
