Abwasser
Anbohrsattelstücke

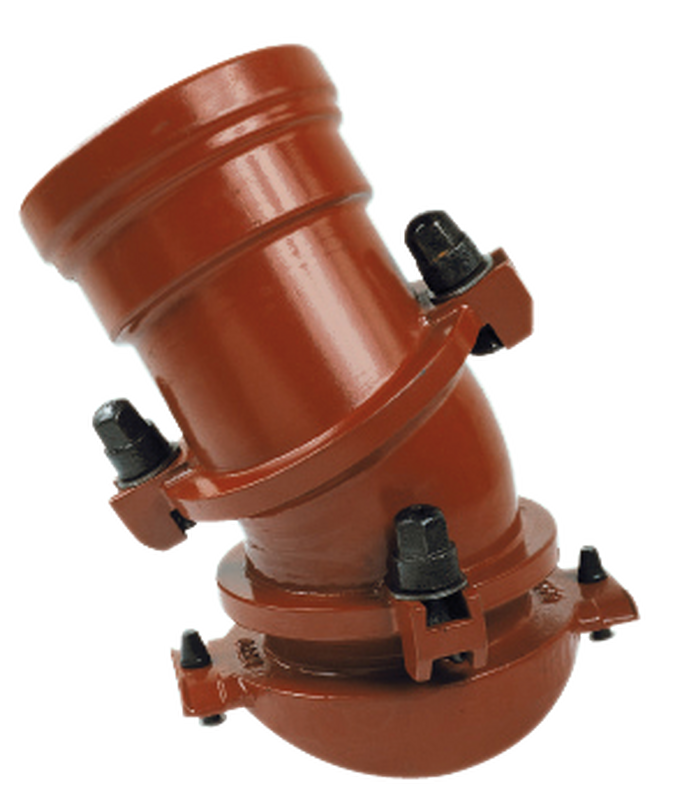

Anbohrsattelstück mit drehbarem Abgang
Anbohrsattelstück mit drehbarem Abgang
Typ ABS Flex
Artikel-Nr. |
DN1 |
DN2 |
L |
d |
kg |
ABSFLEX 250-300 150 |
250-300 |
150 |
338 |
172 |
21.4 |
ABSFLEX 350-600 150 |
350-600 |
150 |
338 |
172 |
20.6 |
ABSFLEX 400 200 |
400 |
200 |
395 |
232 |
27.0 |
ABSFLEX 500-600 200 |
500-600 |
200 |
395 |
232 |
26.3 |
ABSFLEX 700-1200 150 |
700-1200 |
150 |
338 |
172 |
19.9 |
ABSFLEX 700-800 200 |
700-800 |
200 |
395 |
232 |
25.6 |
ABSFLEX 900-1200 200 |
900-1200 |
200 |
395 |
232 |
25.1 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Sattel |
EN GJS-400-15 |
2 |
Bogen |
EN GJS-400-15 |
3 |
Anschlussrohr |
EN GJS-400-15 |
4 |
Dichtung IM |
NBR |
5 |
Gewindebolzen |
EN GJS-400-15 |
6 |
Mutter |
EN GJS-400-15 |
7 |
Scheibe |
Stahl verzinkt |
8 |
Flachdichtung |
NBR |
9 |
Schraubensatz |
Stahl verzinkt |
10 |
Profildichtung |
NBR |
Alle Masse in mm - Änderungen vorbehalten
