  2.1.3 Schachtanschlüsse

Anschlussdichtung
Typ AND

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Aus Styrol-Butadien-Kautschuk (SBR)
  • Elastomer Typ WC gemäss EN 681-1
  • Härte 40±5 IRHD

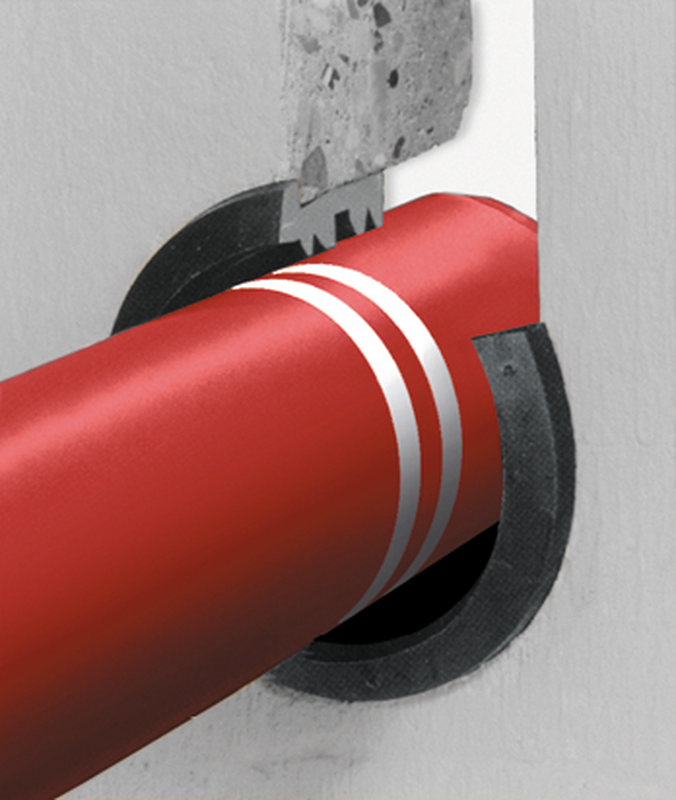

  • Zum Anschluss von duktilen Gussrohren an Betonschächte mit Kernbohrungen
  • Ab DN 600 wird empfohlen, den Anschluss an den Schacht mit einem Kurzrohr auszuführen.

Artikel-Nr.

DN

D

h

OD

d

kg

AND200

200

255

50

222

245+/-2

0.5

AND250

250

309

50

274

296+/-1.5

0.5

AND300

300

365

50

326

354+/-2

0.6

AND350

350

435

50

377

420+/-2

1.9

AND400

400

472

50

428

456+/-2

2.1

AND500

500

590

50

531

564+/-1.5

2.2

AND600

600

690

50

633

671+/-2

3.0

AND700

700

796

50

737

771+/-2

3.4

AND800

800

916

50

840

874+/-2

4.0

Alle Masse in mm - Änderungen vorbehalten
