  8.2.10 Rückstauklappen

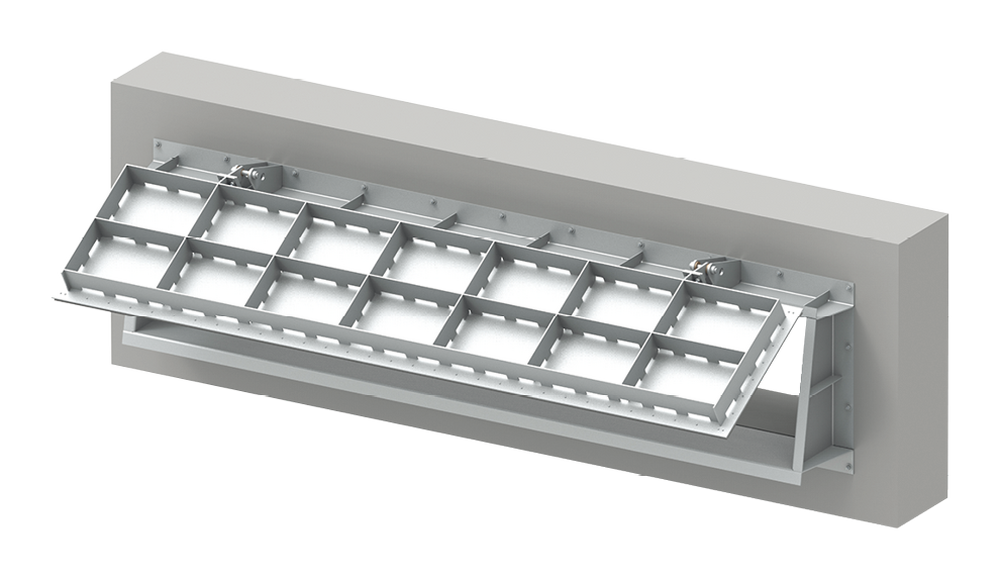

Schlitzklappe
Typ WSK

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Rückflussverhinderung für Freispiegel­leitungen mit eckiger Öffnung.

Produktmerkmale

  • Rahmen als Schweisskon­struk­tion, gemäss statischen Anforderungen verstärkt
  • Maximale Rückstauhöhe 10 mWs
  • Auswechselbare Profildichtung
  • Einbauvariante MP mit Montage­platte zum Andübeln an ebene Betonwand 8.2.40

Nennweiten

  • 600 x 600 mm – 2000 x 2000 mm

Abdichtung

  • 4-seitig
  • Dichtheitsklasse 3 gemäss DIN 19569-4
  • Leckrate 8.1.81

Werkstoff

  • Edelstahl 1.4301 (V2A)

Auf Anfrage

  • Hohldeckel
  • Deckel mit Gegengewicht
  • Andere Werkstoffe

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Öffnungsbreite



B

=

mm

Öffnungshöhe



H

=

mm

Rückstauhöhe



h

=

mWs

Änderungen vorbehalten
