  9.2.11 Regenbeckenausrüstung

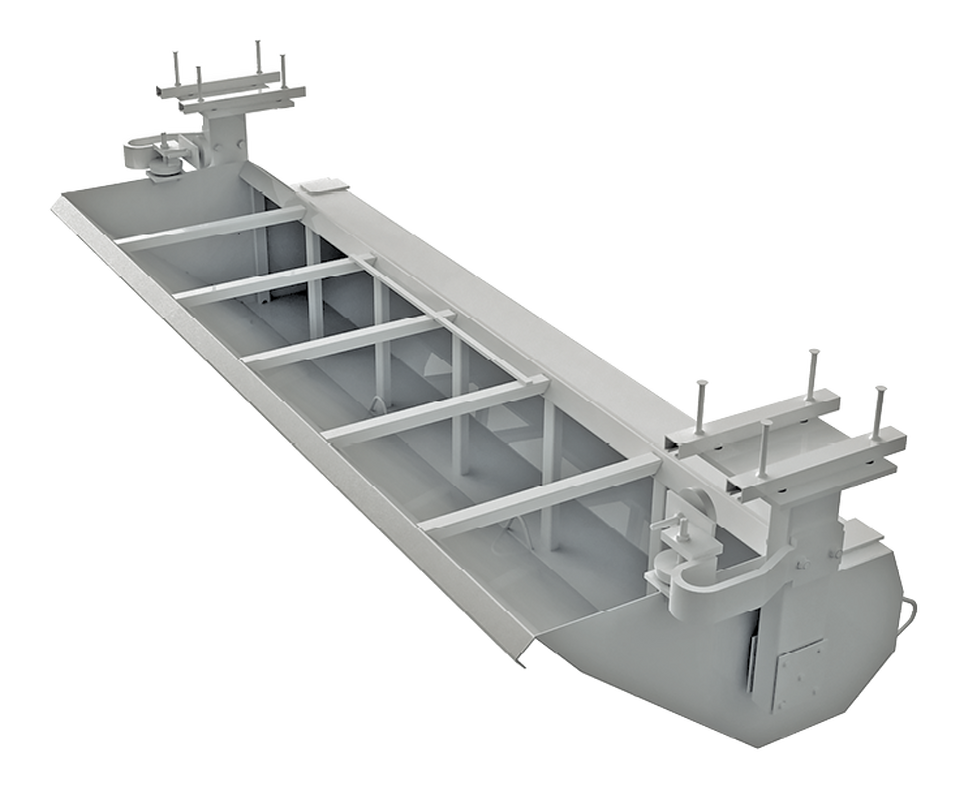

Spülkippe
Typ WSPK

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Für die Spülung von Regenbecken, Stau­kanälen und Kanalstrecken.

Produktmerkmale

  • Drehbarer Kippenkörper entleert sich automatisch nach Vollfüllung
  • Wasserzuleitung über Hand- oder ­Magnetventil steuerbar
  • Mit aussenliegenden Lagerböcken
  • Deckenbefestigung mit Halfenschienen oder Klebanker

Werkstoff

  • Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)

Dimensionierung

  • Hydraulische Auslegung gemäss ­Kundenangaben

Auf Anfrage

  • Segmentbauweise für nachträglichen Einbau
  • Befestigung auf Mauerkrone oder an Becken-Seitenwand

Typ

l/m

a1

a2

a2 [+/-]

a3

B

b1

H

h1

h2

r

kg/m

WSPK 100

350

515

1150

125

100

1095

680

795

545

1195

0.8

75

WSPK 150

500

765

1350

300

150

1355

830

1100

665

1595

1.0

100

WSPK 200

700

765

1610

300

150

1620

990

1175

795

1755

1.0

150

WSPK 300

1250

975

2000

350

200

2130

1290

1510

1000

2265

1.5

200


Bemessungs-Richtwerte

Beispiel:

a) Spülstrecke: 34.0 m
b) Sohlgefälle: 2%
c) Abwurfhöhe: 4.0 m
d) Kippeninhalt: 700 l/m

Technische Angaben für Anfragen und Bestellungen



Bitte ergänzen

Anlageplan beilegen



Spülkippenlänge



L

=

mm

Länge Spülstrecke



l

=

mm

Gefälle



=

%

Abwurfhöhe



HB

=

mm

Kippeninhalt



V

=

l/m

Werkstoff



=



Änderungen vorbehalten
