Abwasser
Schachtabdeckungen

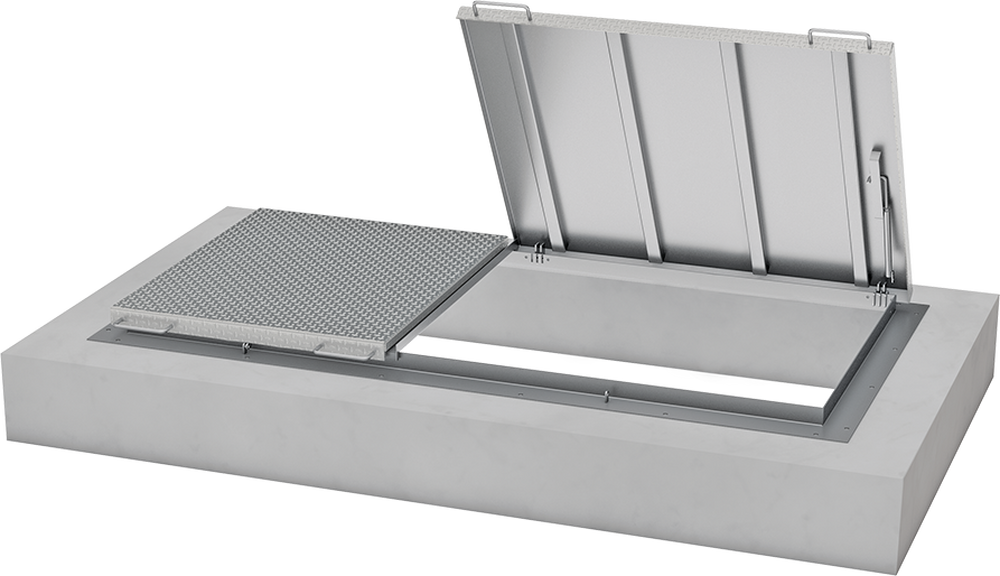

Einstiegdeckel aufgesetzt
Einstiegdeckel aufgesetzt
Typ WED A
Lichte Masse B x L |
Aussenmasse Y1 x Y2 |
Bauform |
600 x 600 |
860 x 860 |
A |
600 x 1200 |
860 x 1460 |
A |
600 x 1500 |
860 x 1760 |
C |
600 x L |
860 x L |
D |
800 x 800 |
1060 x 1060 |
A |
800 x 1500 |
1060 x 1760 |
C |
800 x L |
1060 x L |
D |
1000 x 1000 |
1260 x 1260 |
A |
1000 x 2000 |
1260 x 2260 |
C |
1000 x L |
1260 x L |
D |
Abweichende Masse und Bauformen auf Anfrage |
Technische Angaben für Anfragen und Bestellungen |
Bitte ergänzen | ||||
Anlageplan beilegen |
|||||
Lichte Masse |
B x L |
= |
mm |
||
Bauform |
= |
||||
Belastbarkeit (begehbar) |
= |
kN/m2 |
|||
Oberfläche |
= |
||||
Verschlusssystem |
= |
||||
Werkstoff |
= |
Projektierungshilfe
WED A |
Anzahl Flügel |
|
A |
Einflügelig links/rechts |
|
B |
Zweiflügelig längs getrennt/dreiflügelig längs und quer getrennt |
|
C |
Zweiflügelig quer getrennt |
|
D |
Mehrflügelig quer getrennt |
Alle Masse in mm - Änderungen vorbehalten
