Schraubmuffen, Verbindung mit Düker-Klemmring

9.2.2 Schraubmuffen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Schraubmuffensystem nach DIN 28601 mit Dicht- und Schubsicherungsfunktion

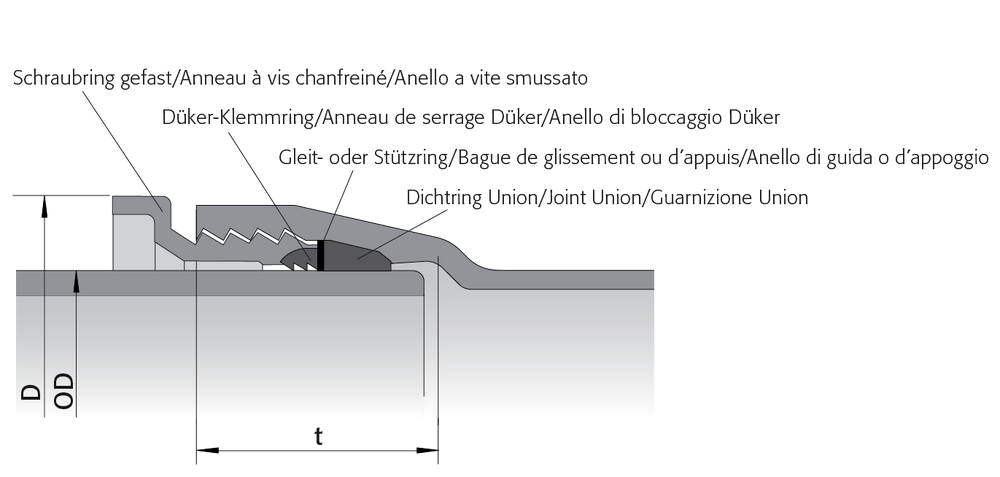

Bestehend aus Schraubring gefast, Gleit- oder Stützring, Klemmring und Dichtring Union NBR
Elektrisch leitende Verbindung
Ab DN 300 Düker SPEZIAL

Verbindungen & Zubehör

Gleitring 9.2.10
Düker-Klemmring 9.2.11
Dichtring Union NBR 9.2.20
Schraubring gefast 9.2.22
Werkzeuge 9.2.50

DN	D	OD	t	Abwinkelbarkeit
40	101	56	74	3°
50	113	66	77	3°
65	129	82	80	3°
80	146	98	84	3°
100	166	118	88	3°
125	197	144	91	3°
150	224	170	94	3°
200	280	222	100	3°
250	336	274	106	3°

Alle Masse in mm - Änderungen vorbehalten
