Gas

  6.8.1 Anbohrapparate

zu Z-Anbohrarmaturen für Guss- und Stahlrohre
Typ PERFEKT Z GAS

Produktmerkmale

  • Anbohrsystem für Gas- und Wasserhaus­anschlüsse für Anbohrarmaturen Typ Z-FLEX, ZEV und ZS mit Innen­gewinde 1½"
  • Anbohren von Guss- und Stahlleitungen unter Druck

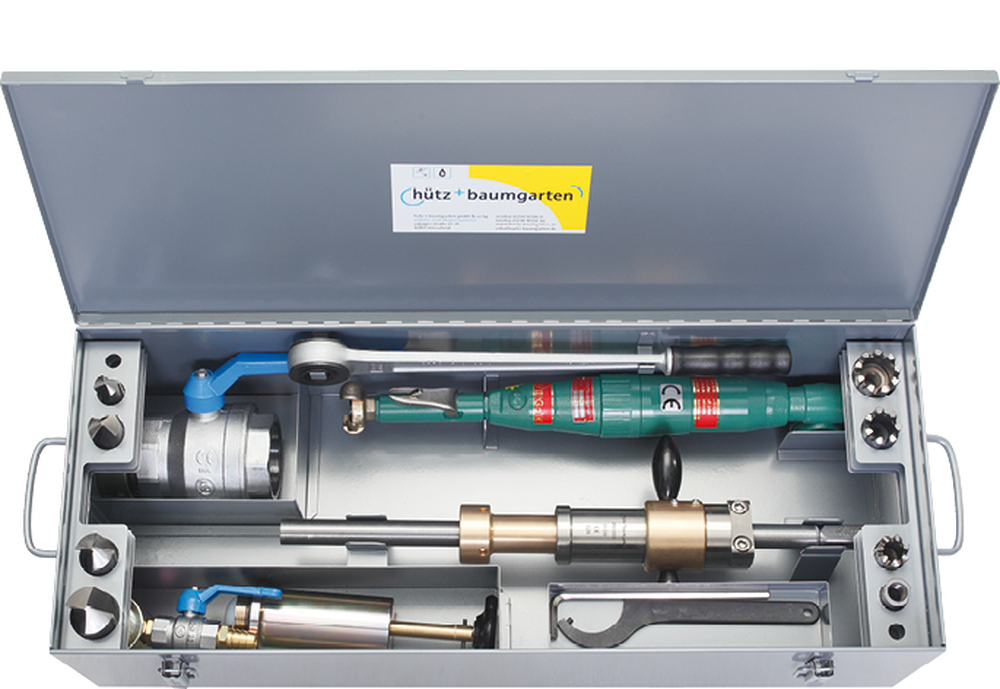

  • Transportkasten aus Stahlblech

L

B

H

kg

830

335

210

22.0

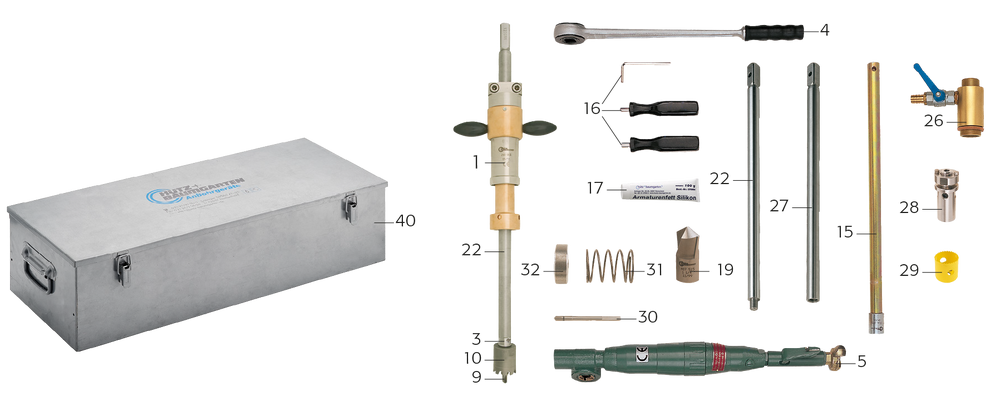

Einzelteile

Pos.

Artikel-Nr.

Benennung

Typ / Masse

1

W260 003G

Anbohrständer

Perfekt 3

22

W123 065G

Bohrstange

L 580 mm / Ww ¾" I-Gew.

3

W409 820G

Doppelnippel

Ww ¾" A-Gew. x G 3/8" A-Gew. x M12 I-Gew.

4

W375 561G

Anbohrknarre

20 mm I-4K

26

W282 216G

Aufschraubstück mit Spülhahn

1½" / Gew. M50x3-LH

9

W328 002G

Zentrierbohrer

HSS Ø 14 mm x M12 A-Gew.

10

W394 216G

Lochfräser

HSS Ø 36 mm 1½" / Rp 3/8" I-Gew.

15

W326 301G

Magnetstange

L 800 mm, 1½" + 2"

16

W360 029G

2 Drehgriffe mit Dorn / SK-Schlüssel

Ø 8 mm / 4 mm

17

W370 994G

Armaturenfett Silikon

100 g

40

W086 003G

Transportkasten leer

830x335x200 mm

5

W230 902G

Druckluftmotor



19

W407 514G

Spiralbohrer

HSS 1", 3/8" I-Gew.

19

W407 515G

Spiralbohrer

HSS 1¼", 3/8" I-Gew.

27

W123 060G

Bohrstange

L 600 mm / G 3/8" A-Gew.

28

W394 910G

Adapter zu Sägekranzfräser

Ø 32-95 mm / Rp 3/8" I-Gew.x5/8"-18 UNF A-Gew.

29

W394 714G

Sägekranzfräser

HSS Ø 24 mm / ½"-20 UNF I-Gew.

29

W394 735G

Sägekranzfräser

HSS Ø 35 mm / 5/8"-18 UNF I-Gew.

30

W328 270G

Zentrierbohrer

HSS Ø 7 mm

31

W394 923G

Feder

Ø 32-95 mm

32

W394 927G

Magnet

Ø 32-40 mm

Alle Masse in mm - Änderungen vorbehalten
