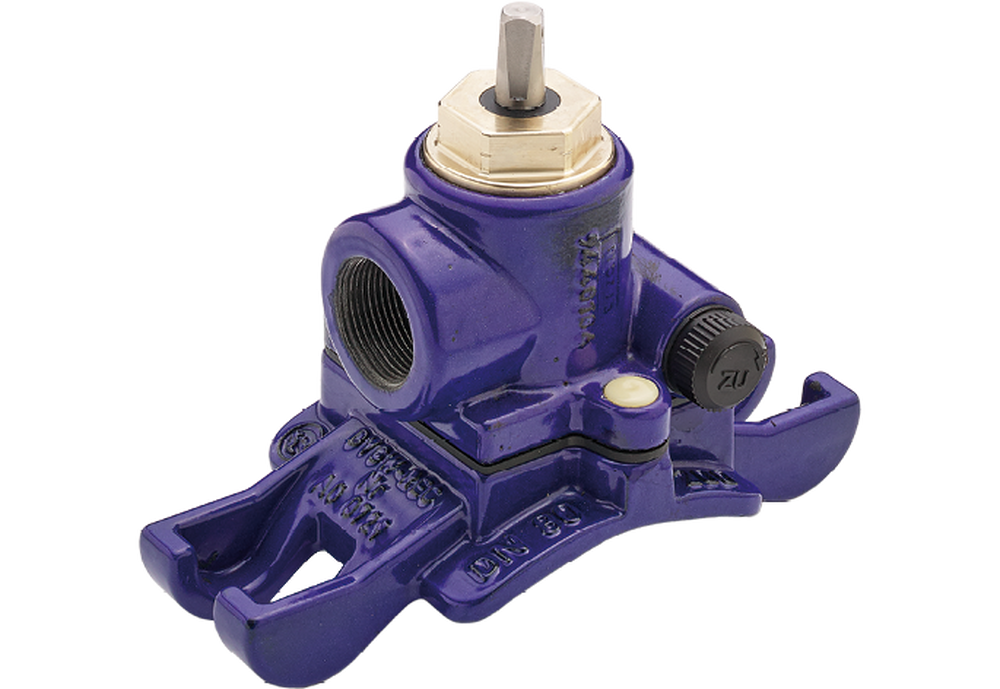

Anbohrventil mit Gewindeabgang
Anbohrventil mit Gewindeabgang
Typ Z-FLEX G
Artikel-Nr. |
DN1 |
G |
DN |
L |
h1 |
h2 |
□a |
kg |
Z-FLEX1 80-200G |
80-200 |
1" |
25 |
57 |
85 |
196 |
12 |
6.7 |
Z-FLEX1 250-400G |
250-400 |
1" |
25 |
57 |
85 |
216 |
12 |
6.7 |
Z-FLEX1 1/4 80-200G |
80-200 |
1¼" |
32 |
57 |
85 |
196 |
12 |
6.7 |
Z-FLEX1 1/4 250-400G |
250-400 |
1¼" |
32 |
57 |
85 |
216 |
12 |
6.7 |
Z-FLEX1 1/2 80-200G |
80-200 |
1½" |
40 |
57 |
85 |
196 |
12 |
6.7 |
Z-FLEX1 1/2 250-400G |
250-400 |
1½" |
40 |
57 |
85 |
216 |
12 |
6.7 |
Z-FLEX2 80-200G |
80-200 |
2" |
50 |
57 |
85 |
196 |
12 |
6.7 |
Z-FLEX2 250-400G |
250-400 |
2" |
50 |
57 |
85 |
220 |
12 |
6.7 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN-GJS-400-715 |
2 |
Ventilsitz |
CuZn40Pb2 |
3 |
O-Ring |
NBR |
4 |
Schieberspindel |
1.4305 |
5 |
Zunge Hilfsabsperrung |
POM |
6 |
Schutzkappe |
HDPE |
7 |
Dichtring |
NBR |
8 |
O-Ring |
NBR |
9 |
Hauptventil |
CuZn40Pb2 |
10 |
Dichtungsrahmen |
PA / NBR |
Alle Masse in mm - Änderungen vorbehalten
