Gas

Produkte > Gas > Absperrschieber Leitungsbau > Zubehör
  5.9.3 Zubehör

Einzelteile
Einbaugarnituren

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

EG W G (starr)

Starre Einheit mit Schieberstange, Schutzrohr, Schutzglocke, Vierkantschoner und Markierscheibe, ohne Nuss und Clip-Stift.

Artikel-Nr.

Typ

DN

L

kg

EG W G

STARR

25-300

1100

3.4

EG Tele G

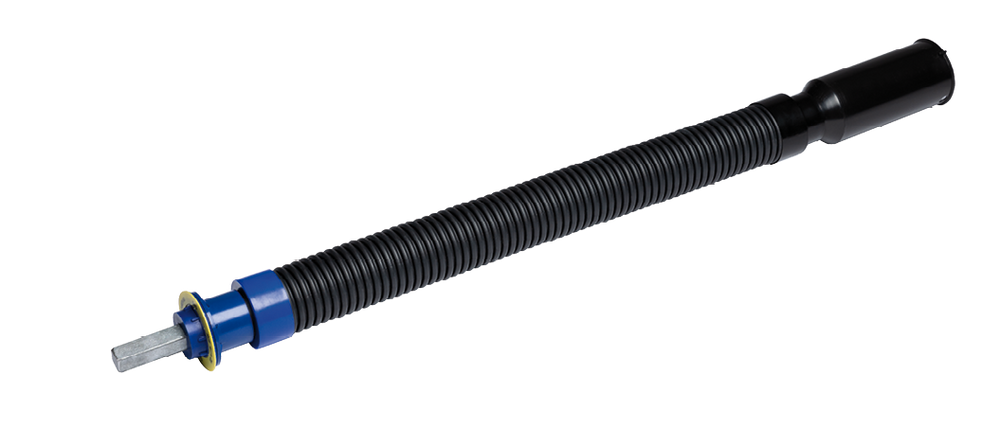

Teleskopische Einheit mit Schieber­stange, Schutzrohr, Schutzglocke, Vierkantschoner und Markierscheibe, ohne Nuss und Clip-Stift.

Artikel-Nr.

Typ

DN



L

kg

EG TELE0G

TELE0

25-300



340-510

1.9

EG TELE1G

TELE1

25-300



530-740

2.5

EG TELE2G

TELE2

25-300



680-1060

3.1

EG TELE3G

TELE3

25-300



1000-1720

4.7

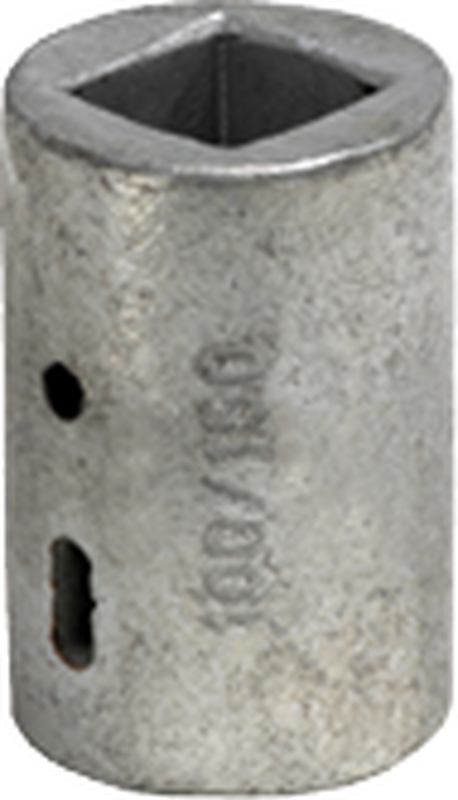

Nuss

Übergang zwischen Schieber und Einbaugarnitur

Artikel-Nr.



DN

d

G



kg

NUSS1-2W



25-50

32-63

1"-2"



0.5

NUSS40-50W



40-50



0.6

NUSS65-80W



65-80



0.6

NUSS100-150W



100-150



0.8

NUSS200W



200



0.9

NUSS250-300W



250-300



1.4

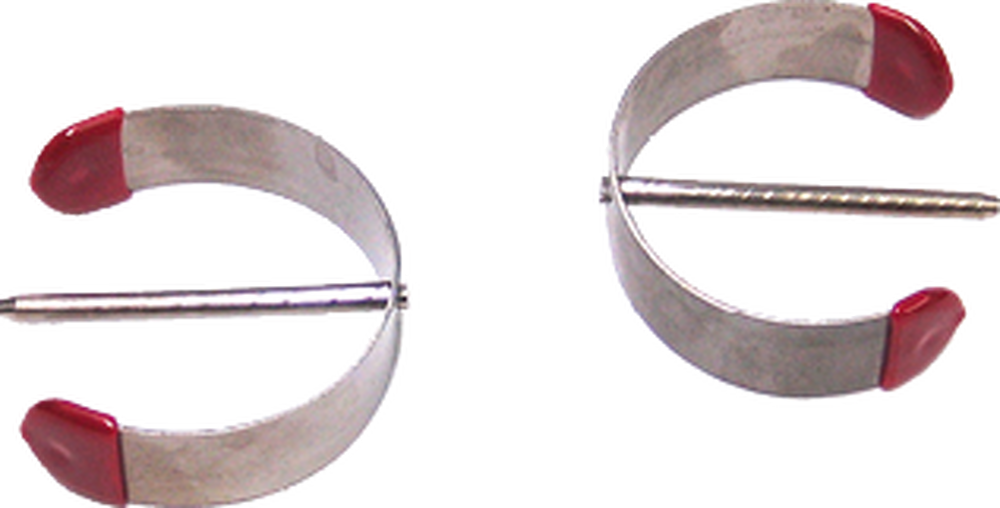

Clip-Stift

Zum Fixieren und Sichern der Nuss mit dem Schieber und der Einbaugarnitur (2 Stück pro Einbaugarnitur erforderlich)

Artikel-Nr.



kg

EG CLIP



0.1

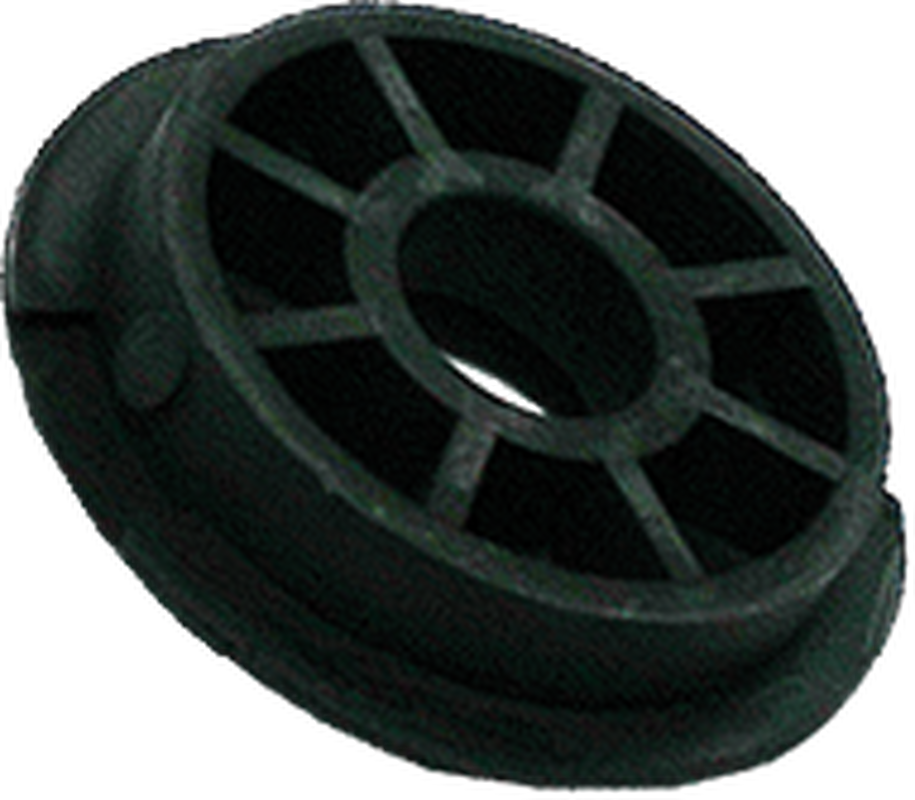

Schutzrohradapter

Für eine optimale Verbindung zwischen dem Schutzrohr und der Armatur

Artikel-Nr.



DN



kg

EG RA1004



25-50



0.1

EG RA40-65



40-60



0.1

EG RA80-150



80-150



0.1

EG RA200



200



0.1

Alle Masse in mm - Änderungen vorbehalten
