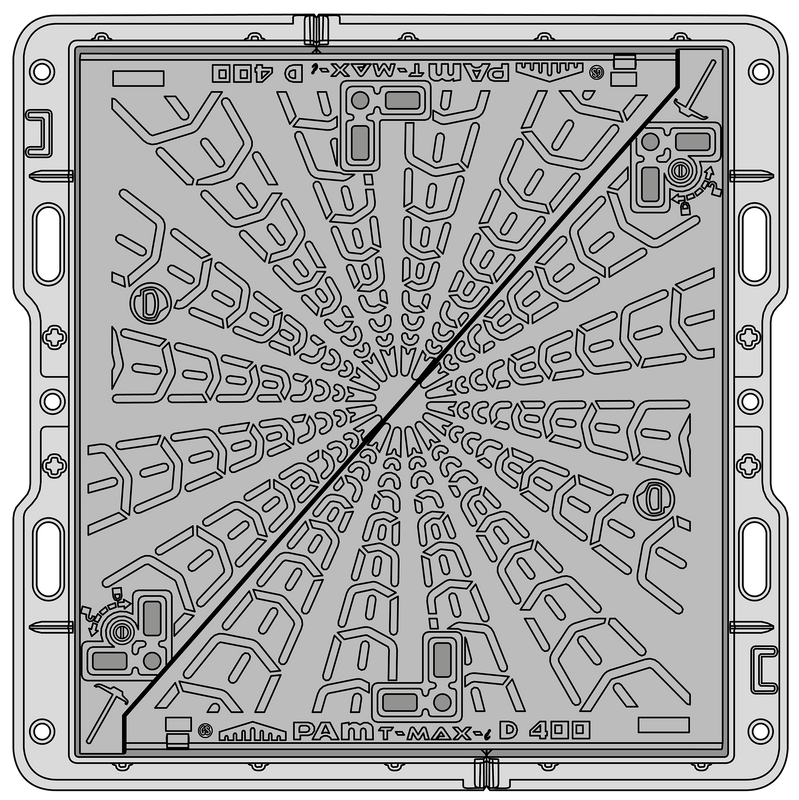

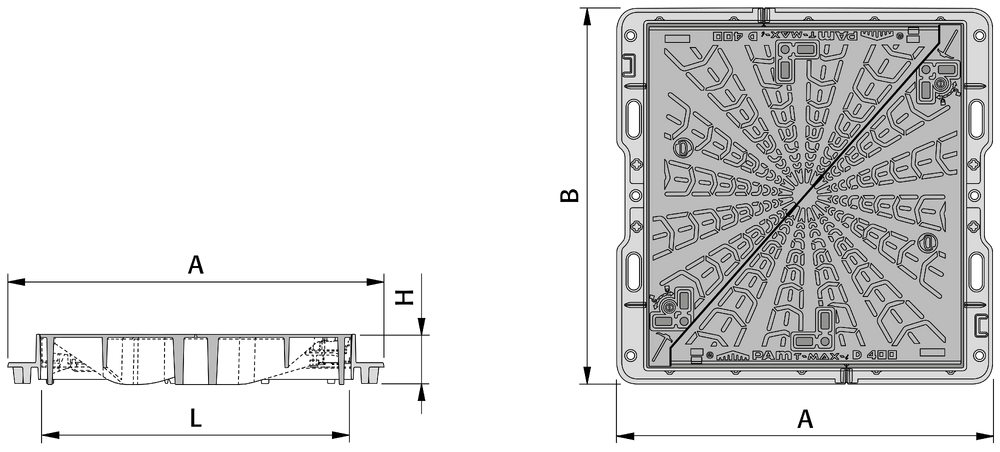

  5.2.1 Dreieckabdeckung T-MAX

mit Gelenkführung innenliegend
TX D400

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Dreiecksdeckel mit eckigem Rahmen
  • Gelenkführung innenliegend
  • Öffnungswinkel 130°
  • Sicherheitsarretierung 90°
  • Ergonomische Bedienung
  • Klasse D 400 nach EN 124
  • Aus duktilem Gusseisen
  • Mit Vollgussoberfläche

Zubehör

  • SCS-Schlüssel
  • SCS-Verriegelungsset TX 75 x 75
  • SCS-Verriegelungsset TX 75 x 150
  • SCS-Verriegelungsset TX 75 x 226
  • Öffnungswerkzeug
  • Gasfeder TX

Details Register 5.9

Auf Anfrage

  • Mit Betonsockel
  • In 140 RAL-Farben erhältlich 5.9.90

Artikel-Nr.

A x B

H

L

Anzahl Deckel

Deckel

Gesamt

kg

kg

TX75x75D400

910 x 910

120

750 x 750

2

45.0 x 2

123.5

TX75x150D400

1665 x 910

120

1500 x 750

4

45.0 x 4

227.4

TX75x226D400

2420 x 910

120

2260 x 750

6

45.0 x 6

331.8

Ausschreibungstext

Dreieckabdeckung rechteckig Wild T-MAX ………x………, D 400 EN 124. Rahmen aus duktilem Gusseisen mit Gelenkführung innenliegend. Deckel in Dreiecksform, Vollflächenguss, nicht belüftet.

Alle Masse in mm - Änderungen vorbehalten
