  5.9.2 Zubehör

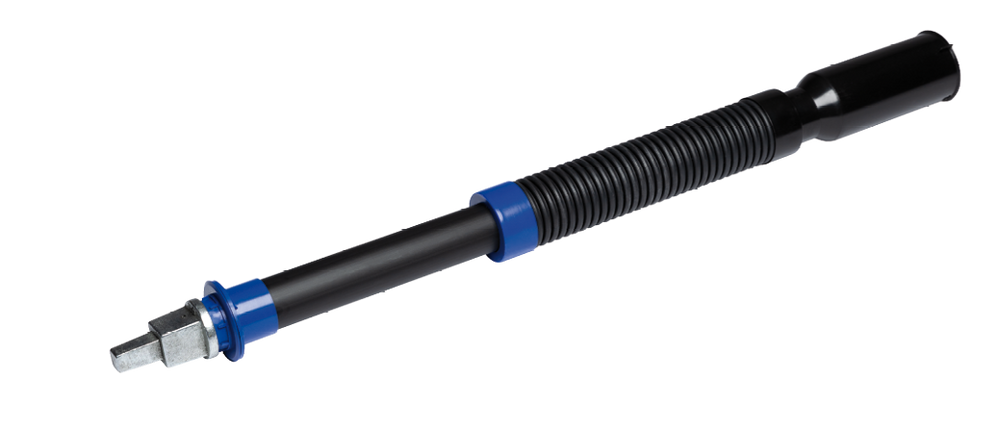

Teleskopische Einbaugarnitur komplett
Typ EG Tele

Produktmerkmale

  • Für Absperrschieber DN 25–300
  • Teleskop stufenlos verstellbar, selbsttragend
  • Robustes, dreifaches PE-Schutzrohr
  • Steckbare PE-Schutzglocke Ø 80 mm
  • Schieberstange verzinkt
  • Abnehmbarer Vierkantschoner, verzinkt
  • Bedienvierkant 20x20 mm
  • Einheitliche Schnittstellen-Normung, DVGW GW 336
  • Mit Nuss und Clip-Stift für werkzeugfreie Montage
  • Inklusive Schutzrohradapter für Schieber Typ 2004 von DN 40–65

Einzelteile & Projektierung

  • Einzelteile zu Einbaugarnituren 5.9.3
  • Optionale Einzelteile zu Einbaugarnituren 5.9.4
  • Projektierungshilfe (Grabentiefe) 5.9.5

Für Schieber 2004/4004/Multi/2021*/2023*/2024*

Typ

DN

L

kg

NPK-Nr.

TELE0

40-50

340-510

3.4

-

TELE1

40-50

530-740

3.7

871.411

TELE2

40-50

680-1060

4.5

871.412

TELE3

40-50

1000-1720

6.1

871.413

TELE0

65

340-510

3.4

-

TELE1

65

530-740

3.7

871.411

TELE2

65

680-1060

4.5

871.412

TELE3

65

1000-1720

6.1

871.413

TELE0

80

340-510

3.4

-

TELE1

80

530-740

3.7

871.411

TELE2

80

680-1060

4.5

871.412

TELE3

80

1000-1720

6.1

871.413

TELE0

100-150

340-510

3.4

-

TELE1

100-150

530-740

3.7

871.411

TELE2

100-150

680-1060

4.5

871.412

TELE3

100-150

1000-1720

6.1

871.413

TELE0

200

340-510

3.4

-

TELE1

200

530-740

3.7

871.411

TELE2

200

680-1060

4.5

871.412

TELE3

200

1000-1720

6.1

871.413

TELE0

250-300

340-510

3.4

-

TELE1

250-300

530-740

3.7

871.411

TELE2

250-300

680-1060

4.5

871.412

TELE3

250-300

1000-1720

6.1

871.413

Für Schieber 1004/TOP/TOPsi

Typ

DN

d

G

L

kg

NPK-Nr.

TELE0

25-50

32-63

1"-2"

340-510

3.4

-

TELE1

25-50

32-63

1"-2"

530-740

3.7

871.411

TELE2

25-50

32-63

1"-2"

680-1060

4.5

871.412

TELE3

25-50

32-63

1"-2"

1000-1720

6.1

871.413

Alle Masse in mm - Änderungen vorbehalten
