Steckmuffen , Doppelkammer längskraftschlüssig

4.1.21 Steckmuffen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

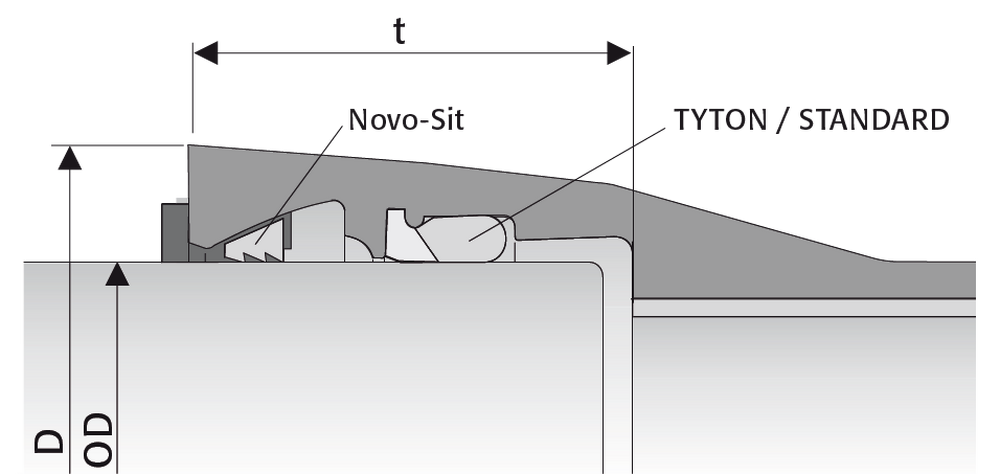

Doppelkammer-Steckmuffensystem nach DIN 28603 mit getrennter Dicht- und Schubsicherungsfunktion
Die hintere Dichtkammer wird mit einem Dichtring TYTON oder STANDARD bestückt
Die vordere Schubsicherungskammer wird für eine längskraftschlüssige Verbindung mit einer Novo-Sit Schubsicherung ausgestattet
Elektrisch nicht leitende Verbindung
SVGW-zertifiziert

Verbindungen & Zubehör

Dichtringe TYTON 4.1.10 oder STANDARD 4.1.12
Schubsicherungen Novo-Sit 4.1.1 / 4.1.2
Muffenschutz 4.1.30-32
Werkzeuge 4.1.40a

DN	D	OD	t	Abwinkelbarkeit	Schubsicherung	Dichtring
80	159	98	143	3°	Novo-Sit	TYTON
100	188	118	140	3°	Novo-Sit	TYTON
125	203	144	148	3°	Novo-Sit	TYTON
150	230	170	148	3°	Novo-Sit	TYTON
200	290	222	155	3°	Novo-Sit	TYTON
250	350	274	166	3°	Novo-Sit	TYTON
300	408	326	180	3°	Novo-Sit	TYTON
350	463	378	184	3°	Novo-Sit	STANDARD
400	510	429	176	3°	Novo-Sit	STANDARD
500	625	532	200	2°	Novo-Sit	STANDARD
600	740	635	209	2°	Novo-Sit	STANDARD
700	855	738	250	2°	Novo-Sit	STANDARD
800	980	842	261	2°	Novo-Sit	STANDARD

Alle Masse in mm - Änderungen vorbehalten
