Hauseinführungen , HDPE-Anschluss und Flansch aus Edelstahl

8.1.7 Hauseinführungen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Aussenseite HDPE
Innenseite Flansch aus Edelstahl
Medienrohr aus Edelstahl bis zur Aussenseite
Schweissende aus PE MRS100 S5/SDR11
Mehrfache Muffen- oder Spiegelschweissung möglich
Ab DN 150 ist eine spannungsfreie Montage erforderlich

Einbau und Montagematerial

Einbau im offenen Graben mit Vergussmörtel GMD-F
Durchmesser der Kernbohrung min. E + 40 mm

Verbindungen & Zubehör

Flanschverbindung 4.3.1 / 4.3.2

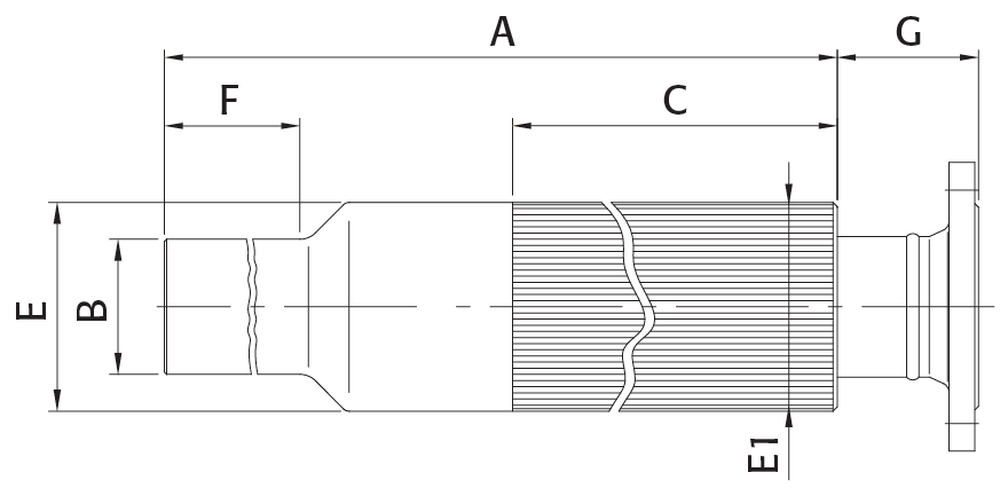

Artikel-Nr.	DN	PN	A	B	C	E	E1	F	G		kg	NPK-Nr.
HEW90-65V4A	65	16	855	90	500	145	145	155	80		17.2	711.316
HEW90-80V4A	80	16	855	90	500	145	145	155	115		17.2	711.326
HEW110-100V4A	100	16	920	110	500	170	170	170	115		23.5	711.337
HEW110-125V4A	125	16	920	110	500	170	170	175	165		25.0	-
HEW125-100V4A	100	16	920	125	500	170	170	170	115		24.0	711.338
HEW125-125V4A	125	16	920	125	500	170	170	175	165		25.0	-
HEW160-125V4A	125	16	920	160	700	240	200	210	165		42.0	711.342
HEW160-150V4A	150	16	1180	160	700	240	200	170	155		43.0	711.352
HEW180-150V4A	150	16	1180	180	700	240	200	220	155		45.0	711.353
HEW200-150V4A	150	16	1180	200	700	240	200	220	155		49.0	711.354
HEW200-200V4A10	200	10	1180	200	700	300	254	170	155		56.0	711.364
HEW200-200V4A16	200	16	1180	200	700	300	254	170	155		56.0	711.374
HEW225-200V4A10	200	10	1200	225	700	300	254	170	162		63.0	711.365
HEW225-200V4A16	200	16	1200	225	700	300	254	170	162		63.0	711.375
HEW250-200V4A10	200	10	1200	250	700	300	254	140	170		65.0	711.366
HEW250-200V4A16	200	16	1200	250	700	300	254	140	170		65.0	711.376
HEW250-250V4A10	250	10	1200	250	700	380	300	140	170		68.0	-
HEW250-250V4A16	250	16	1200	250	700	380	300	140	170		68.0	-

Alle Masse in mm - Änderungen vorbehalten
