Wasser

  8.1.6 Hauseinführungen

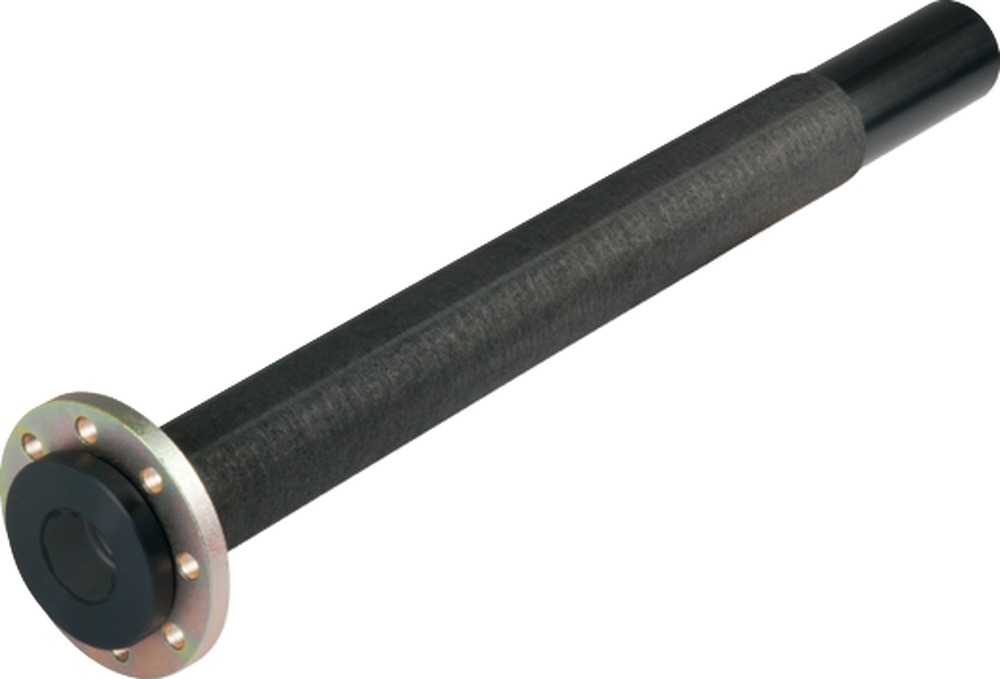

HDPE-Anschluss und Losflansch
HEW Typ E

Produktmerkmale

  • Aussenseite HDPE
  • Innenseite Losflansch aus Stahl verzinkt oder Edelstahl (V4A)
  • Schweissende aus PE MRS100 S5/SDR11
  • Mehrfache Muffen- oder Spiegelschweissung möglich

Einbau und Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F
  • Durchmesser der Kernbohrung min. E + 40 mm

Verbindungen & Zubehör

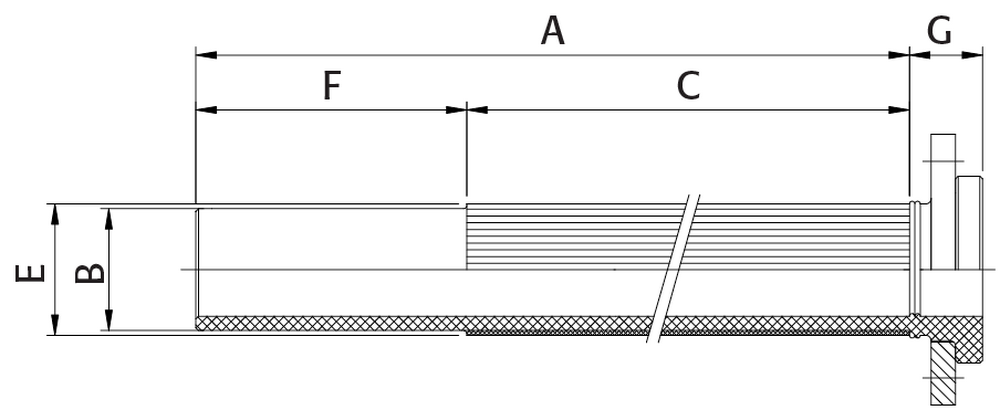

DN

PN

A

B

C

E

F

G



kg



NPK-Nr.

80

16

980

90

780

97

200

60



6.8



711.326

80

16

980

90

780

97

200

60



6.8



711.326

100

16

980

110

780

124

220

60



8.8



711.337

100

16

980

110

780

124

220

60



8.8



711.337

Alle Masse in mm - Änderungen vorbehalten
