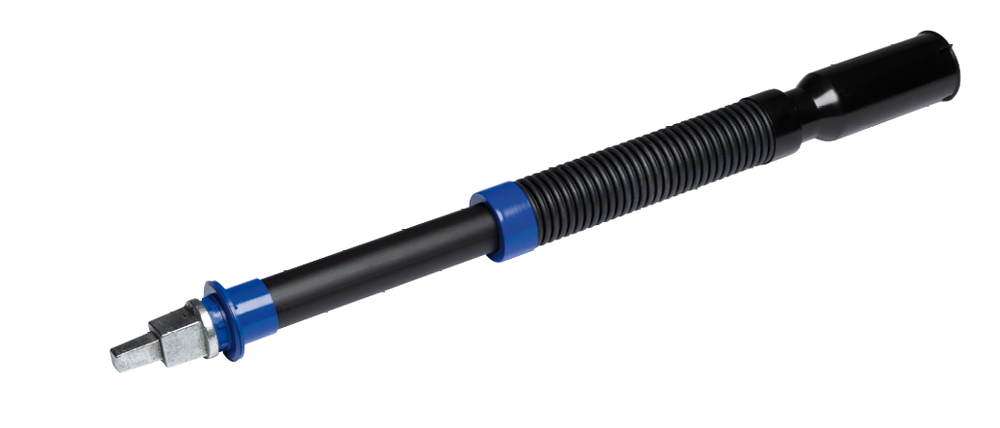

Zubehör, Teleskopische Einbaugarnitur komplett

6.9.2 Zubehör

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Für Absperrklappen DN 100–1200
Teleskop stufenlos verstellbar, selbsttragend
Robustes, dreifaches PE-Schutzrohr
Steckbare PE-Schutzglocke Ø 80 mm
Schieberstange, verzinkt
Abnehmbarer Vierkantschoner, verzinkt
Bedienvierkant 20x20 mm
Einheitliche Schnittstellen-Normung, DVGW GW 336
Mit Nuss und Clip-Stift für werkzeugfreie Montage
Inklusive Schutzrohradapter für Absperrklappen

Einzelteile & Projektierung

Einzelteile zu Einbaugarnituren 6.9.3
Optionale Einzelteile zu Einbaugarnituren 6.9.4
Projektierungshilfe (Grabentiefe) 6.9.5

Einbauanleitung Film

Artikel-Nr.	Typ	DN	L	kg		NPK-Nr.
EG AK TELE0	TELE0	100-1200	340-510	3.4	-
EG AK TELE1	TELE1	100-1200	530-740	3.7	871.242 - 871.248
EG AK TELE2	TELE2	100-1200	680-1060	4.5	871.342 - 871.348
EG AK TELE3	TELE3	100-1200	1000-1720	6.1	871.442 - 871.448

Alle Masse in mm - Änderungen vorbehalten
