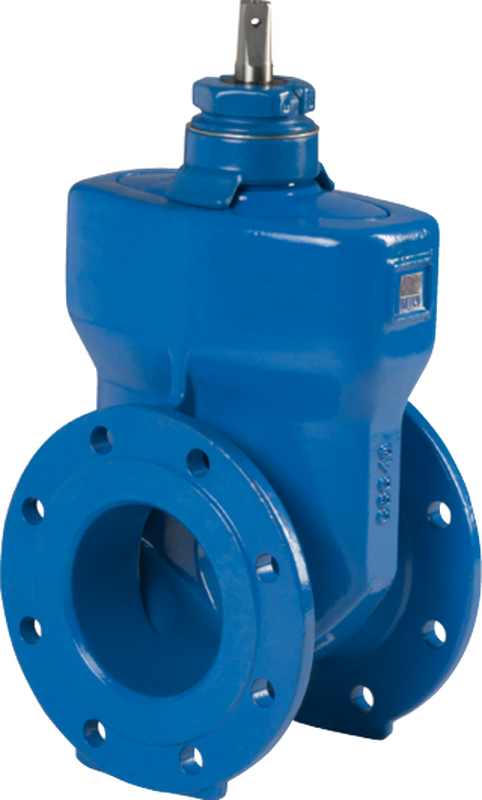

Abwasser
mit Flanschen
Typ 2023 INT
Artikel-Nr. |
DN |
PN |
L |
h1 |
D |
b |
▢ a |
kg |
2023 40INT |
40 |
10/16 |
140 |
227 |
150 |
19.0 |
14 |
9.5 |
2023 50INT |
50 |
10/16 |
150 |
222 |
165 |
19.0 |
14 |
10.5 |
2023 65INT |
65 |
10/16 |
170 |
283 |
185 |
19.0 |
17 |
15.0 |
2023 80INT |
80 |
10/16 |
180 |
275 |
200 |
19.0 |
17 |
15.6 |
2023 100INT |
100 |
10/16 |
190 |
322 |
225 |
19.0 |
19 |
19.7 |
2023 125INT |
125 |
10/16 |
200 |
383 |
250 |
19.0 |
19 |
26.6 |
2023 150INT |
150 |
10/16 |
210 |
410 |
285 |
19.0 |
19 |
33.3 |
2023 200 10INT |
200 |
10 |
230 |
515 |
340 |
20.0 |
24 |
66.0 |
2023 200 16INT |
200 |
16 |
230 |
515 |
340 |
20.0 |
24 |
66.0 |
2023 250 10INT |
250 |
10 |
250 |
595 |
400 |
22.0 |
24 |
108.0 |
2023 250 16INT |
250 |
16 |
250 |
595 |
400 |
22.0 |
24 |
108.0 |
2023 300 10INT |
300 |
10 |
270 |
705 |
455 |
24.5 |
27 |
155.0 |
2023 300 16INT |
300 |
16 |
270 |
705 |
455 |
24.5 |
27 |
155.0 |

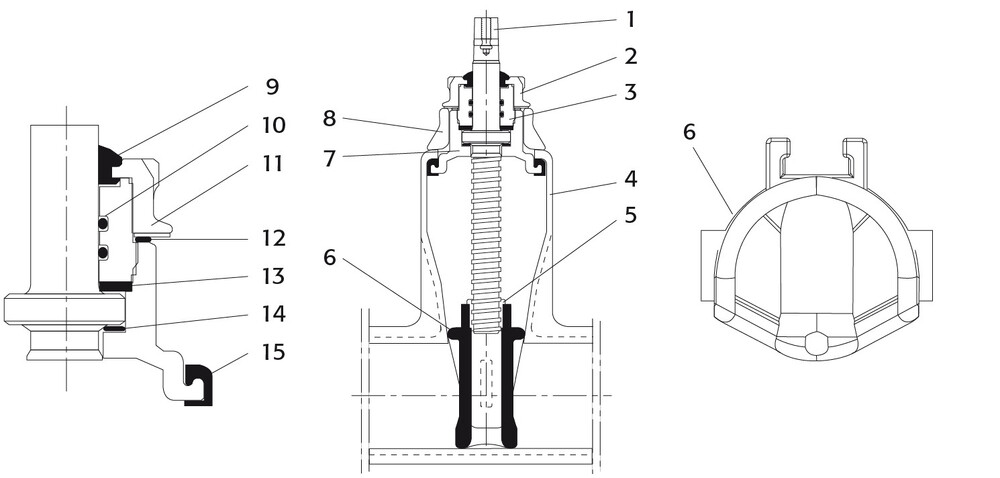

Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Spindel |
1.4404 |
2 |
Verschlussmutter |
EN GJS-400-15 |
3 |
Klemmstück |
CuZn39Pb2 |
4 |
Gehäuse |
EN GJS-400-15 |
5 |
Spindelmutter |
Cu AI10Ni3Fe2 |
6 |
Dichtkeil |
EN GJS/NBR |
7 |
Kopfstück |
EN GJS-400-15 |
8 |
Verschlussbügel |
EN GJS-400-15 |
9 |
Dichtung |
Chloropren CR |
10 |
O-Ring |
NBR |
11 |
Klemmstück |
Z6CN18.8 |
12 |
Dichtung |
NBR |
13 |
Dichtung |
PA 6-6 |
14 |
Zentrierring |
PA 6-6 |
15 |
Dichtung |
NBR |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
Zeta |
40 |
25 |
40 |
12.5 |
0.24 |
50 |
30 |
50 |
12.5 |
0.25 |
65 |
35 |
65 |
17.0 |
0.19 |
80 |
50 |
80 |
17.0 |
0.18 |
100 |
60 |
100 |
23.0 |
0.16 |
125 |
60 |
125 |
28.0 |
0.12 |
150 |
80 |
150 |
32.0 |
0.10 |
200 |
120 |
200 |
33.0 |
0.07 |
250 |
130 |
250 |
41.5 |
0.06 |
300 |
160 |
300 |
50.0 |
0.05 |
Alle Masse in mm - Änderungen vorbehalten
