Abwasser

Produkte > Abwasser > Armaturen für Leitungsbau > Absperrschieber
  7.3.12 Schieber

Einzelteile
Einbaugarnituren

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

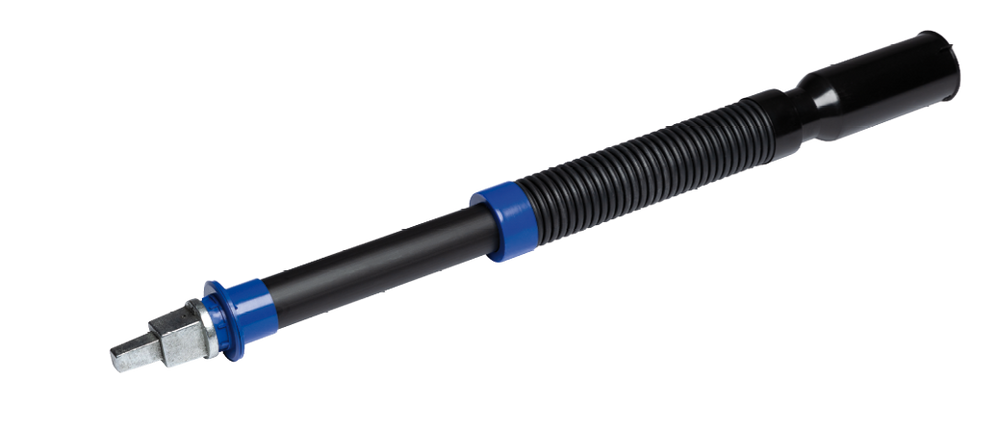

EG W (starr)

Starre Einheit mit Schieberstange, Schutzrohr, Schutzglocke und Vierkantschoner, ohne Nuss und Clip-Stift

Artikel-Nr.

Typ

DN

L

kg

EG W

STARR

25-300

1100

3.4

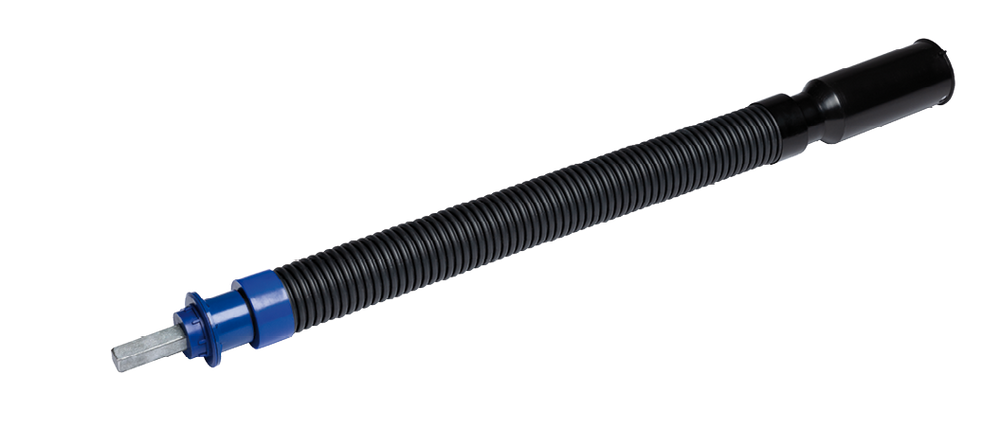

EG Tele

Teleskopische Einheit mit Schieberstange, Schutzrohr, Schutzglocke und Vierkantschoner, ohne Nuss und Clip-Stift

Artikel-Nr.

Typ

DN

L

kg

EG TELE0

TELE0

25-300

340-510

3.4

EG TELE1

TELE1

25-300

530-740

3.7

EG TELE2

TELE2

25-300

680-1060

4.5

EG TELE3

TELE3

25-300

1000-1720

6.1

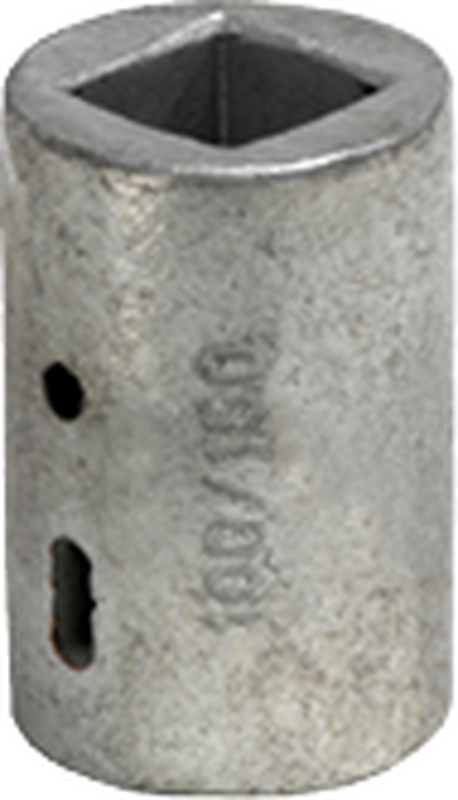

Nuss

Übergang zwischen Schieber und Einbaugarnitur

Artikel-Nr.



DN

G

kg

NUSS40-50W



40-50

19

0.6

NUSS65-80W



65-80

19

0.6

NUSS100-150W



100-150

23

0.7

NUSS200W



200

23

0.8

NUSS250-300W



250-300

23

0.8

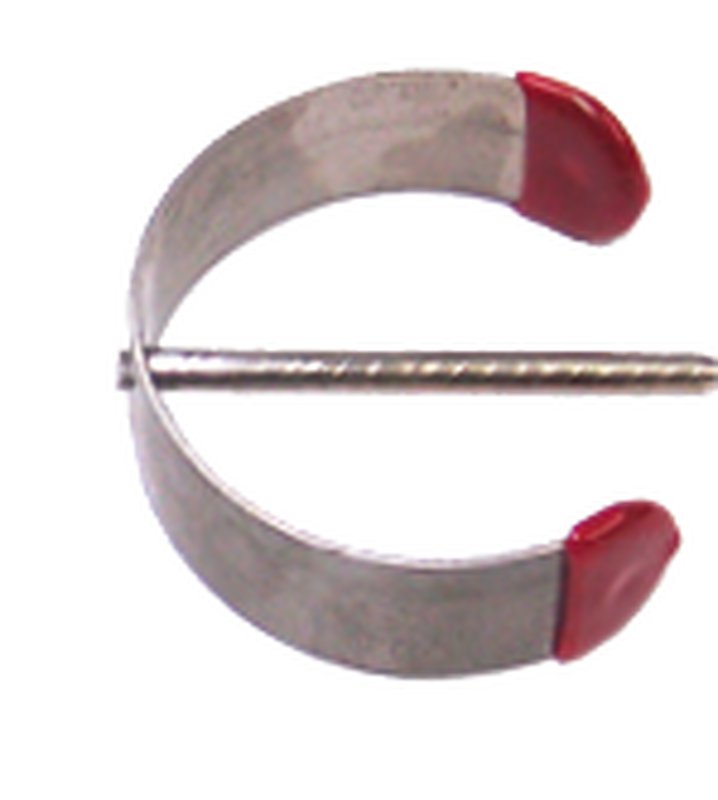

Clip-Stift

Zum Fixieren und Sichern der Nuss mit dem Schieber und der Einbaugarnitur (2 Stück pro Einbaugarnitur erforderlich)

Artikel-Nr.



kg

EG CLIP



0.1

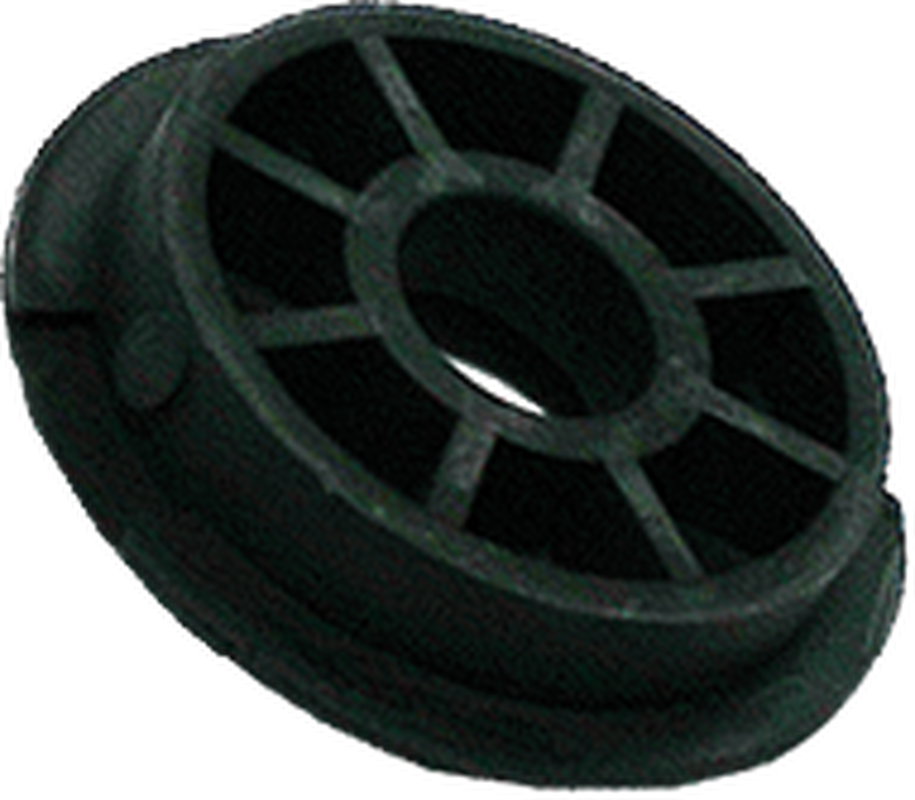

Schutzrohradapter

Für eine optimale Verbindung zwischen dem Schutzrohr und der Armatur

Artikel-Nr.



DN



kg

EG RA40-65



46-60



0.2

EG RA80-150



80-150



0.2

EG RA200



200



0.2

Alle Masse in mm - Änderungen vorbehalten
