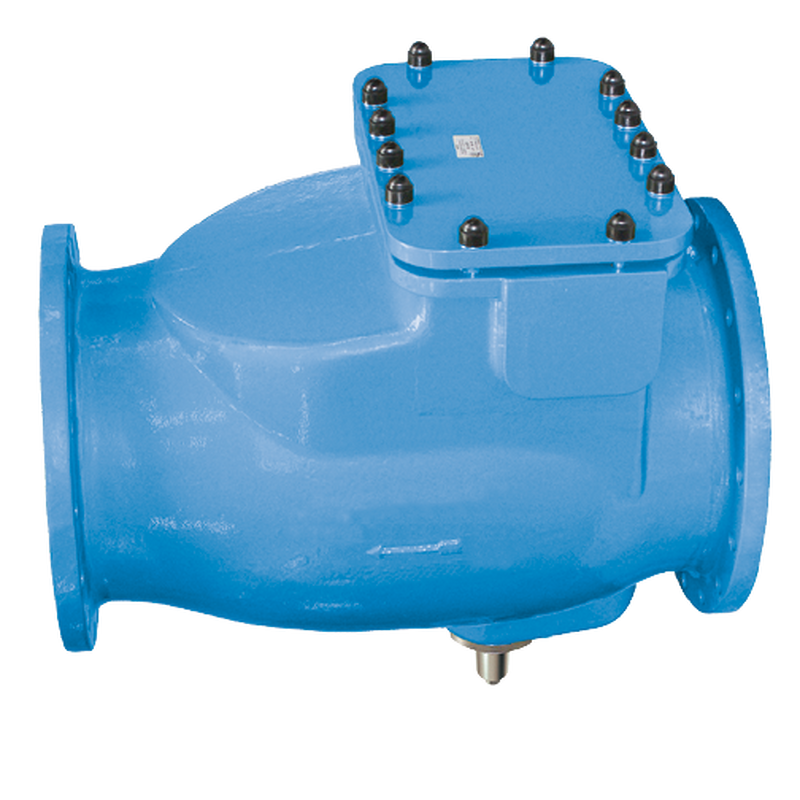

Abwasser
mit Umführung
Typ WRSK U
Artikel-Nr. |
DN |
Betriebsdruck [PN] |
L |
B |
E |
F |
T |
D |
kg |
WRSK100U |
100 |
10 |
300 |
225 |
180 |
210 |
180 |
220 |
33 |
WRSK125U |
125 |
10 |
350 |
240 |
200 |
225 |
210 |
250 |
42 |
WRSK150U |
150 |
10 |
400 |
275 |
230 |
260 |
240 |
285 |
57 |
WRSK200U |
200 |
10 |
500 |
350 |
285 |
290 |
295 |
340 |
120 |
WRSK250U |
250 |
10 |
600 |
415 |
310 |
375 |
350 |
395 |
178 |
WRSK300U |
300 |
10 |
700 |
465 |
345 |
385 |
400 |
445 |
260 |
WRSK350U |
350 |
10 |
800 |
520 |
370 |
450 |
460 |
505 |
317 |
WRSK400U |
400 |
6 |
900 |
570 |
405 |
420 |
515 |
565 |
300 |
WRSK500U |
500 |
6 |
1100 |
685 |
475 |
475 |
620 |
670 |
390 |
WRSK600U |
600 |
6 |
1300 |
775 |
535 |
520 |
725 |
780 |
505 |
WRSK700U |
700 |
6 |
1500 |
900 |
595 |
575 |
840 |
895 |
715 |
WRSK800U |
800 |
6 |
1700 |
1015 |
665 |
620 |
950 |
1015 |
1000 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
||
DN 100 – DN 350 |
DN 400 – DN 800 |
|||
1 |
Gehäuse |
EN-GJL-250 |
S235 RJ |
|
2 |
Deckel |
EN-GJL-250 |
S235 RJ |
|
3 |
Klappeneinsatz |
Butyl B100 |
Butyl B100 |
|
4 |
Gummidichtungsrahmen |
Butyl B100 |
Butyl B100 |
|
5 |
Stiftschraube |
C45 |
C45 |
|
6 |
Scheibe |
C45 |
C45 |
|
7 |
Mutter |
C45 |
C45 |
|
8 |
Schraube |
C45 |
C45 |
|
9 |
Absperrventil |
– |
– |
Alle Masse in mm - Änderungen vorbehalten
