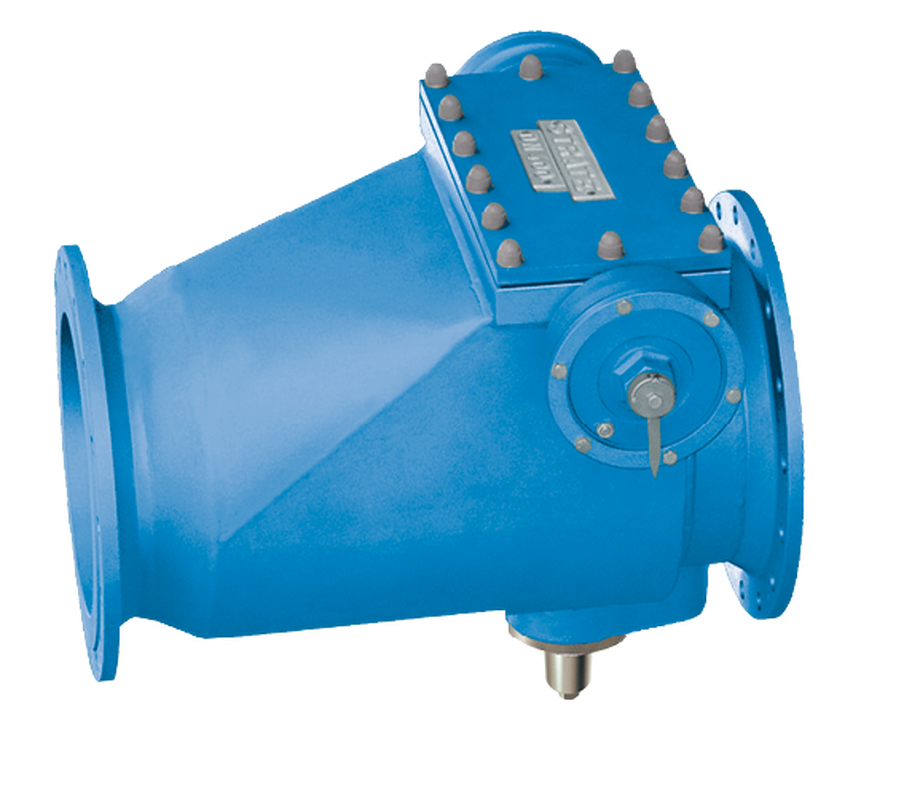

Abwasser
mit Federbelastung und Umführung
Typ WRSK FU
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
Betriebsdruck [PN] |
L |
B |
E |
F |
T |
D |
kg |
|
WRSK100FU |
100 |
10 |
300 |
318 |
180 |
210 |
180 |
220 |
43 |
|
WRSK125FU |
125 |
10 |
350 |
330 |
200 |
225 |
210 |
250 |
56 |
|
WRSK150FU |
150 |
10 |
400 |
375 |
230 |
260 |
240 |
285 |
69 |
|
WRSK200FU |
200 |
10 |
500 |
462 |
285 |
290 |
295 |
340 |
131 |
|
WRSK250FU |
250 |
10 |
600 |
630 |
310 |
360 |
350 |
395 |
186 |
|
WRSK300FU |
300 |
10 |
700 |
710 |
345 |
390 |
400 |
445 |
281 |
|
WRSK350FU |
350 |
10 |
800 |
766 |
370 |
405 |
460 |
505 |
353 |
|
WRSK400FU |
400 |
6 |
900 |
730 |
405 |
420 |
515 |
565 |
314 |
|
WRSK500FU |
500 |
6 |
1100 |
840 |
475 |
475 |
620 |
670 |
424 |
|
WRSK600FU |
600 |
6 |
1300 |
930 |
535 |
520 |
725 |
780 |
534 |
|
WRSK700FU |
700 |
6 |
1500 |
1100 |
595 |
575 |
840 |
895 |
744 |
|
WRSK800FU |
800 |
6 |
1700 |
1310 |
665 |
620 |
950 |
1015 |
1029 |
Werkstoffe und Konstruktion
|
Pos. |
Benennung |
|
Werkstoffe |
|
|
DN 100 – DN 400 |
DN 500 – DN 800 |
|||
|
1 |
Gehäuse |
EN-GJL-250 |
S235 RJ |
|
|
2 |
Deckel |
EN-GJL-250 |
S235 RJ |
|
|
3 |
Klappeneinsatz |
Perbunan |
Perbunan |
|
|
4 |
Gummidichtungsrahmen |
Perbunan |
Perbunan |
|
|
5 |
Stiftschraube |
C45 |
C45 |
|
|
6 |
Scheibe |
C45 |
C45 |
|
|
7 |
Mutter |
C45 |
C45 |
|
|
8 |
Federgehäuse |
– |
– |
|
|
9 |
Absperrventil |
– |
– |
|
Alle Masse in mm - Änderungen vorbehalten
