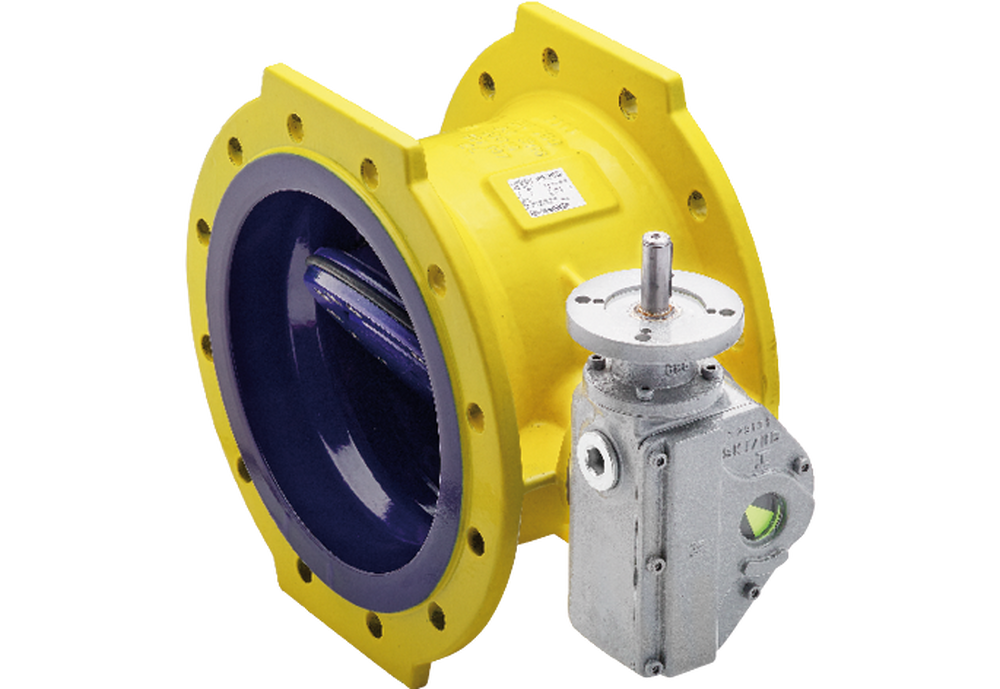

Absperrklappen, mit Flanschen für Erdeinbau

7.1.2 Absperrklappen

PDF-Version

PDF-Version

Zum Warenkorb hinzufügen

Diese Seite teilen

Produktmerkmale

Gehäuse aus duktilem Gusseisen
Innen Vollschutz Email blau, aussen Epoxy gelb
Degressives Schubkurbelgetriebe
Doppelexzentrisch gelagerte Klappenscheibe
Betriebsdruck bis 5 bar
SVGW-zertifiziert

Werkstoffe und Konstruktion 7.8

Verbindungen & Zubehör

Flanschverbindung 9.3.1 / 9.3.2

Einbaugarnituren
Handrad
Strassenkappen

Details Register 7.9

Auf Anfrage

Elektrostellantrieb
Endschalter, Stellanzeiger
Aussenbeschichtung Polyurethan (PUR) schwarz, nach DIN 30677

Betriebsanleitung DN 100–600

Betriebsanleitung DN 700–1200

Artikel-Nr.	DN	PN*	L	h1	h2	t1	t2	t3	D	B	x’/x	x1	d1	Getriebe SK	kg
AK100EG G	100	10/16	190	116	223	110	204	267	220	120	-	65	20	I B	32
AK125EG G	125	10/16	200	131	223	122	216	279	250	130	-	65	20	I B	37
AK150EG G	150	10/16	210	149	223	138	232	295	285	150	-	65	20	I B	43
AK200EG10G	200	10	230	177	223	175	257	320	340	160	-	65	20	II B	55
AK250EG10G	250	10	250	208	223	212	294	357	400	180	-	65	20	II B	74
AK300EG10G	300	10	270	233	223	221	317	380	455	200	10/4	65	20	II B	93
AK350EG10G	350	10	290	259	223	287	372	435	505	225	27/19	65	20	II B	117
AK400EG10G	400	10	310	294	223	307	392	455	565	300	41/33	65	20	II B	148
AK500EG10G	500	10	350	350	278	377	470	561	670	350	71/61	100	20	III	244
AK600EG10G	600	10	390	401	278	440	560	651	780	330	101/89	100	20	III	346
AK700EG10G	700	10	430	450	403	549	665	833	895	400	132/118	150	20	IV	648
AK800EG10G	800	10	470	510	608	594	710	872	1015	450	161/143	150	30/20	IV GZ	900
AK900EG10G	900	10	510	560	608	634	750	926	1115	550	190/172	150	30/20	IV GZ	1198
AK1000EG10G	1000	10	550	620	608	699	815	1009	1230	600	219/200	150	30/20	IV GZ	1488
AK1200EG10G	1200	10	630	730	608	828	903	1092	1455	700	282/258	255	20	GS 250 GZ	2065
* Bohrung

Alle Masse in mm - Änderungen vorbehalten
