Gas

  7.1.1 Absperrklappen

mit Flanschen und Handrad

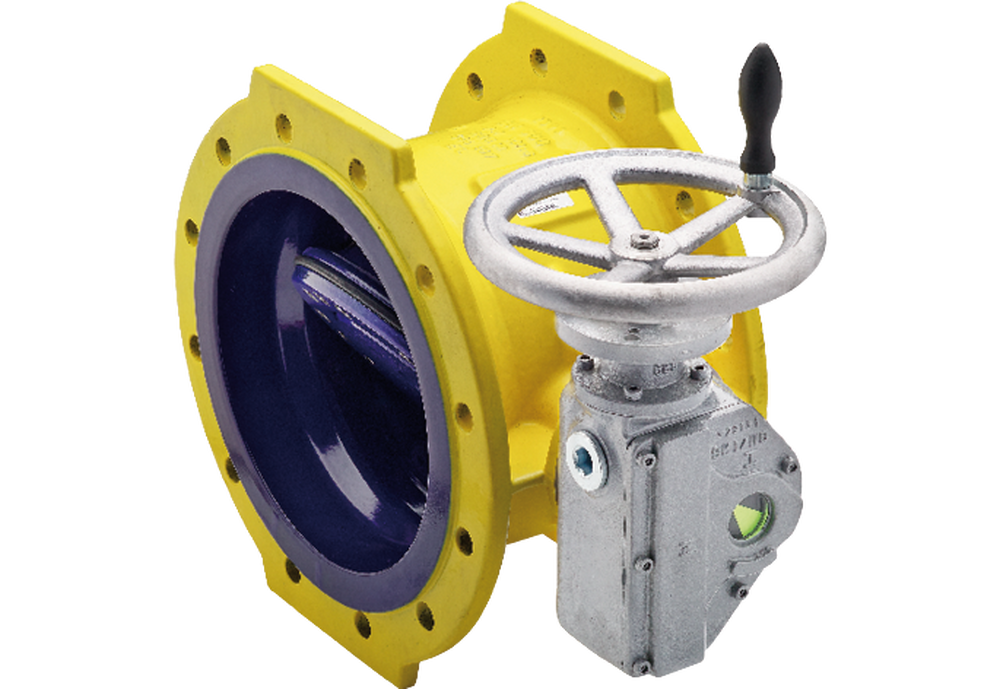

Typ AK HR F G

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Innen Vollschutz Email blau, aussen Epoxy gelb
  • Degressives Schubkurbelgetriebe
  • Doppelexzentrisch gelagerte Klappenscheibe
  • Inklusive Handrad
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert
  • Werkstoffe und Konstruktion 7.8

Verbindungen & Zubehör

Auf Anfrage

  • Elektrostellantrieb
  • Endschalter, Stellanzeiger
  • Aussenbeschichtung Polyurethan (PUR) schwarz, nach DIN 30677


Betriebsanleitung DN 100–600

Betriebsanleitung DN 700–1200

DN

PN*

L

h1

h2

t1

t2

t3

D

B

x’/x

x1

d1

Getriebe SK

kg

100

10/16

190

116

289

110

204

267

220

120

-

65

200

I B

33

125

10/16

200

131

325

122

216

279

250

130

-

65

250

I B

38

150

10/16

210

149

325

138

232

295

285

150

-

65

250

I B

44

200

10

230

177

325

175

257

320

340

160

-

65

250

II B

56

250

10

250

208

325

212

294

357

400

180

-

65

250

II B

75

300

10

270

233

325

221

317

380

455

200

10/4

65

250

II B

94

350

10

290

259

325

287

372

435

505

225

27/19

65

250

II B

118

400

10

310

294

325

307

392

455

565

300

41/33

65

250

II B

150

500

10

350

350

375

377

470

561

670

350

71/61

100

315

III

246

600

10

390

401

390

440

560

651

780

330

101/89

100

315

III

348

700

10

430

450

570

549

665

833

895

400

132/118

150

500

IV

650

800

10

470

510

745

594

710

872

1015

450

161/143

150

400

IV GZ

902

900

10

510

560

745

634

750

926

1115

550

190/172

150

400

IV GZ

1200

1000

10

550

620

745

699

815

1009

1230

600

219/200

150

400

IV GZ

1490

1200

10

630

730

715

828

903

1092

1455

700

282/258

255

640

GS 250 GZ

2070

Alle Masse in mm - Änderungen vorbehalten
