Gas

Produkte > Gas > Hauseinführungen > Hauseinführungen mit Absperrarmatur
  2.1.15 Hauseinführungen mit Absperrarmatur

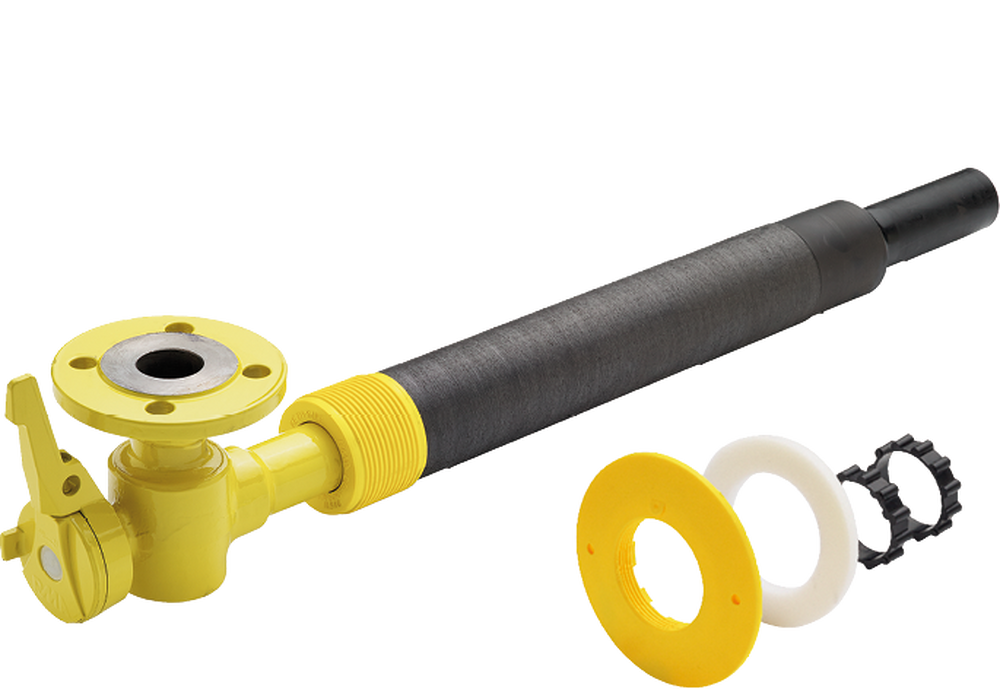

HDPE-Anschluss und Eck-Kugelhahn
Typ PEG EKSF FS ST F

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Eck-Kugel­hahn mit Flansch, Firesafe-Griff und Stopfen
  • Aussenseite HDPE MRS100 S5/SDR11
  • Eck-Kugelhahn 3.1
  • Firesafe-Griff 3.2.40
  • Prüfstopfen ¼"
  • Inklusive Mauerscheiben-Set
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F 2.9.1
  • Grabenloser Einbau mit Vergussmörtel GMD-F 2.9.2
  • Einbau im offenen Graben mit Expansionsharz 2.9.3

Verbindungen & Zubehör

Artikel-Nr.

DN

d

A

B

C

D

E

F

L1

kg

PEG32-25EKSF FS ST

25

32

111

665

450

120

65

70

95

6.1

PEG40-32EKSF FS ST

32

40

126

670

450

130

80

70

110

10.0

PEG50-40EKSF FS ST

40

50

126

670

450

130

80

70

112

10.0

PEG63-50EKSF FS ST

50

63

137

685

450

140

95

70

116

14.0

lang

Artikel-Nr.

DN

d

A

B

C

D

E

F

L1

kg

PEG32-25EKSF FS ST L

25

32

111

1060

845

120

65

70

95

8.2

PEG40-32EKSF FS ST L

32

40

126

1065

845

130

80

70

110

13.0

PEG50-40EKSF FS ST L

40

50

126

1065

845

130

80

70

112

13.0

PEG63-50EKSF FS ST L

50

63

137

1080

845

140

95

70

116

18.1

Alle Masse in mm - Änderungen vorbehalten
