  2.1.45 Hauseinführungen mit Absperrarmatur

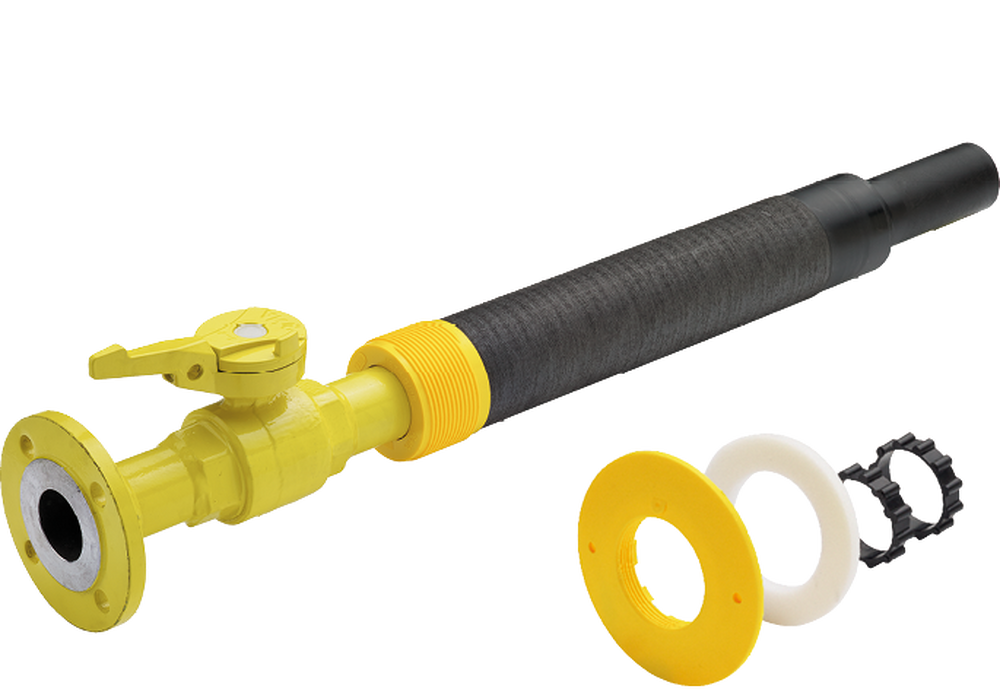

HDPE-Anschluss und Kugelhahn
Typ PEG HKSF FS F

PDF-Version
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen

​

Produktmerkmale

  • Innenseite Stahl Epoxy gelb, Kugelhahn mit Flansch und Firesafe-Griff
  • Aussenseite HDPE MRS100 S5/SDR11
  • Kugelhahn 3.1.17
  • Firesafe-Griff 3.1.40
  • Inklusive Mauerscheiben-Set
  • Komplett gekapselte, absolut brand- und korrosionsgeschützte Ausführung
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Einbau & Montagematerial

  • Einbau im offenen Graben mit Vergussmörtel GMD-F 2.9.1
  • Grabenloser Einbau mit Vergussmörtel GMD-F 2.9.2
  • Einbau im offenen Graben mit Expansionsharz 2.9.3

Verbindungen & Zubehör

Artikel-Nr.

DN

d

A

B

C

D

E

F

kg

PEG32-25HKSF FS

25

32

215

665

450

120

65

70

6.2

PEG40-32HKSF FS

32

40

219

670

450

130

80

70

9.4

PEG50-40HKSF FS

40

50

219

670

450

130

80

70

9.8

PEG63-50HKSF FS

50

63

233

685

450

140

85

70

13.8

lang

Artikel-Nr.

DN

d

A

B

C

D

E

F

kg

PEG32-25HKSF FS L

25

32

215

1060

845

120

65

70

8.3

PEG40-32HKSF FS L

32

40

219

1065

845

130

80

70

12.4

PEG50-40HKSF FS L

40

50

219

1065

845

130

80

70

12.8

PEG63-50HKSF FS L

50

63

233

1080

845

140

85

70

18.0

Alle Masse in mm - Änderungen vorbehalten
