  6.3.2 Anbohrarmaturen

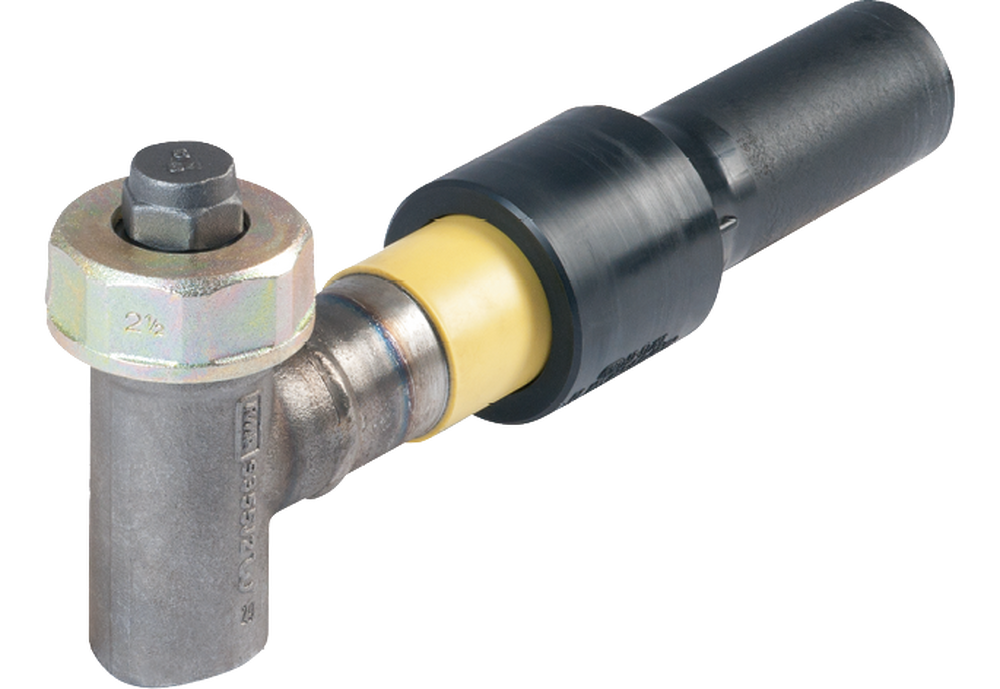

Anbohr-T mit Stopfen und PE-Schweissende
Typ T-SF-ELPE ST

Produktmerkmale

  • Anbohr-T zum Anschweissen mit Ventilsitz, aus Schmiedestahl mit 2"- Innen- und 2½"-Aussengewinde, für Anbohrung unter Druck von Stahlrohren
  • Kraftschlüssiger Übergang  Stahl-PE mit Anschweissende HDPE MRS100 S5/SDR11
  • Mit Einschraubstopfen sechskant aus Schmiedestahl, mit Kontermutter
  • Gewölbte Schweissfläche
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Verbindungen & Zubehör

Auf Anfrage

  • Strömungswächter
  • T-Stück ohne Ventilsitz (Anbohrung 2")

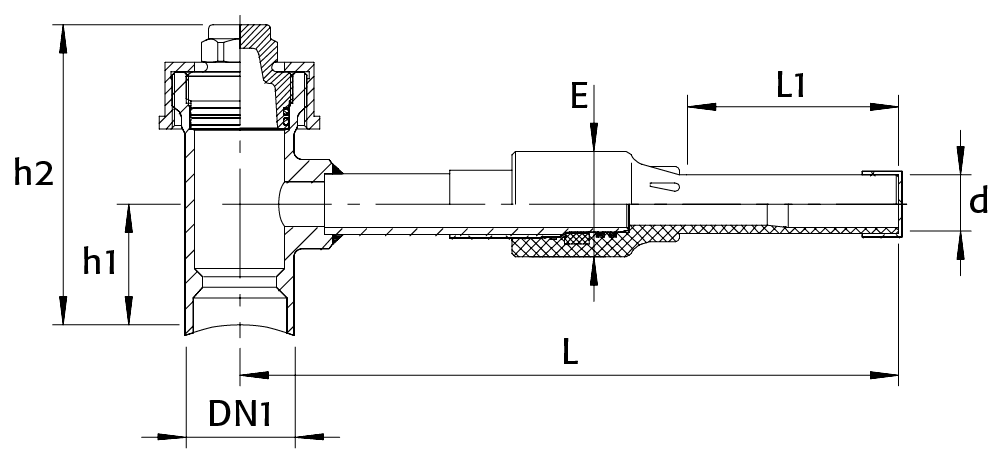

DN1

d

E

L

L1

h1

h2

kg

50

32

64

367

120

67

18.5

2.9

50

32

64

547

120

67

18.5

3.5

50

40

76

372

120

67

18.5

2.5

50

40

76

552

120

67

18.5

3.5

50

50

76

372

120

67

18.5

3.0

50

50

76

552

120

67

18.5

3.6

50

63

90

495

120

67

18.5

3.6

50

63

90

675

120

67

18.5

4.2


Werkstoffe und Konstruktion

PE-Schweissende

PE 100 schwarz

Stahlrohr

P235TR2

Gehäuse T-Stück

S355J2G3

PE-Kappe

PE 100

O-Ring/Quadringe

NBR

6-Kantstopfen

Stahl

Kontermutter

Stahl

Alle Masse in mm - Änderungen vorbehalten
