Gas

  6.3.11 Anbohrarmaturen

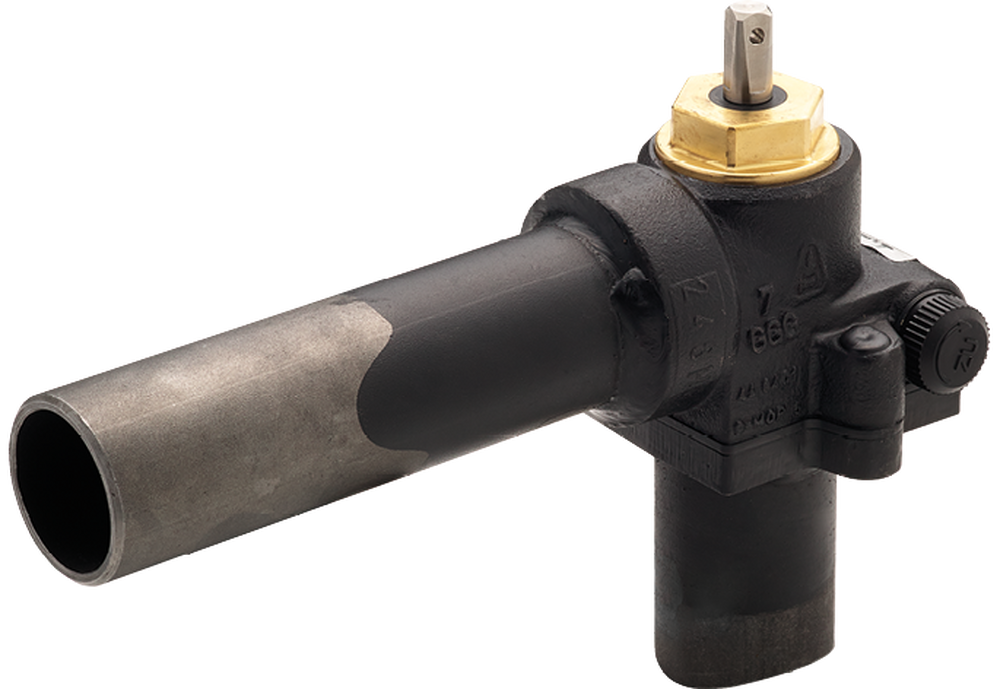

Anbohrventil mit Stahlschweissende
Typ ZS S

Produktmerkmale

  • Gehäuse aus duktilem Gusseisen
  • Innen und aussen schwarz beschichtet
  • Für obere Anbohrung unter Druck von Stahlrohren, mit integriertem Absperrventil 1½"
  • Zum Anschweissen auf Stahlrohre, mit Stutzen aus Stahl 1½" oder 2"
  • Abgang seitlich: Stutzen aus Stahl
  • Integrierte Hilfsabsperrung aus Kunststoff über aussenliegenden Vierkant bedienbar
  • Betriebsdruck bis 5 bar
  • SVGW-zertifiziert

Verbindungen & Zubehör

  • Einbaugarnituren
  • Handrad
  • Strassenkappen

Details Register 6.9

Auf Anfrage

  • Stopfen 1½"

DN1

DN2

L

h1

h2

h3

a

kg

1½"

1"

257

85

237

90

12

5.9

2"

1"

257

85

237

90

12

5.9

1½"

1¼"

257

85

237

90

12

5.9

2"

1¼"

257

85

237

90

12

5.9

1½"

1½"

257

85

237

90

12

5.9

2"

1½"

257

85

237

90

12

5.9

1½"

2"

257

85

237

90

12

5.9

2"

2"

257

85

237

90

12

5.9


Werkstoffe und Konstruktion

Gehäuse

EN-GJS-400-715

Ventilsitz

CuZn40Pb2

O-Ring

NBR

Schieberspindel

1.4305

Zunge Hilfsabsperrung

POM

Schutzkappe

HDPE

O-Ring

NBR

Hauptventil

CuZn40Pb2

Dichtungsrahmen

PA / NBR

Aufschweissstutzen

1.4058

Stahlanschlussrohr

1.4058

Alle Masse in mm - Änderungen vorbehalten
