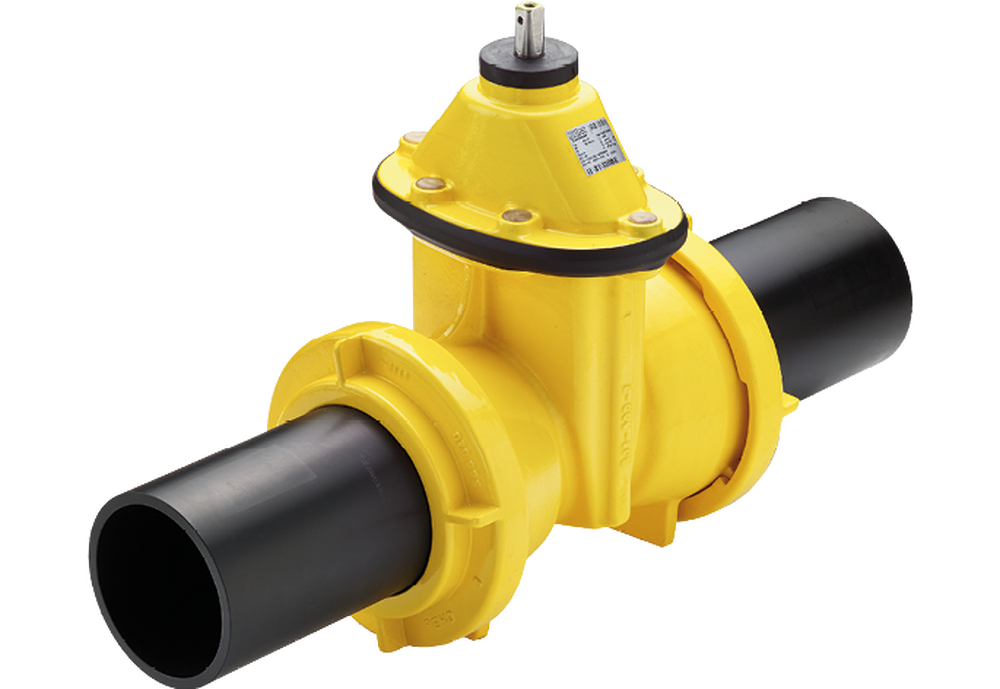

Gas
mit PE-Schweissenden S5
Typ 4004 PEG S5
Artikel-Nr. |
DN |
d |
s |
L |
h1 |
□a |
kg | DS (2D) | SA (2D) | VA (2D) |
4004 90PEG |
80 |
90 |
8.2 |
650 |
270 |
17 |
22.7 |
|
|
|
4004 110PEG |
100 |
110 |
10.0 |
710 |
295 |
19 |
30.5 |
|
|
|
4004 125PEG |
100 |
125 |
11.4 |
760 |
295 |
19 |
31.0 |
|
|
|
4004 140PEG |
125 |
140 |
12.7 |
790 |
330 |
19 |
40.5 |
|
|
|
4004 160PEG |
150 |
160 |
14.6 |
840 |
373 |
19 |
55.5 |
|
|
|
4004 180PEG |
150 |
180 |
16.4 |
890 |
373 |
19 |
54.8 |
|
|
|
4004 200PEG |
200 |
200 |
18.2 |
970 |
462 |
24 |
86.7 |
|
|
|
4004 225PEG |
200 |
225 |
20.5 |
960 |
462 |
24 |
85.5 |
|
|
|
4004 250PEG |
200 |
250 |
22.7 |
1190 |
462 |
24 |
87.0 |
Werkstoffe und Konstruktion
Pos. |
Benennung |
Werkstoffe |
1 |
Gehäuse |
EN-GJS 500-7 |
2 |
Kopfstück |
EN-GJS 500-7 |
3 |
Verschlussmutter |
CuZn35Ni3Mn2AlPb |
4 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
5 |
Spindelmutter |
CuZn36Pb2As |
6 |
Spindel |
X20Cr13 |
7 |
O-Ring |
NBR |
8 |
O-Ring |
NBR |
9 |
Sprengring |
X6CrNiTi1810 |
10 |
Dichtkeil |
NBR |
11 |
Kopfdichtung |
NBR |
12 |
Adapterkappe |
EPDM |
13 |
Kopfstück-Kantenschutz |
PVC |
14 |
O-Ring |
NBR |
15 |
Zylinderschraube |
A2-70 |
16 |
TYTON-Dichtring |
NBR |
17 |
Schubsicherungsring |
EN-GJS-500-7 |
18 |
PE-Schweissende |
HDPE MRS 100 |
19 |
Zylinderstift |
X14CrMoS17 |
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
80 |
< 40 |
80 |
17 |
100 |
< 50 |
100 |
21 |
125 |
< 60 |
125 |
26 |
150 |
< 75 |
150 |
31 |
200 |
< 100 |
200 |
35 |
250 |
< 200 |
250 |
43 |
300 |
< 250 |
300 |
51 |
Alle Masse in mm - Änderungen vorbehalten
