Gas
Schieber
mit PE-Schweissenden
mit PE-Schweissenden

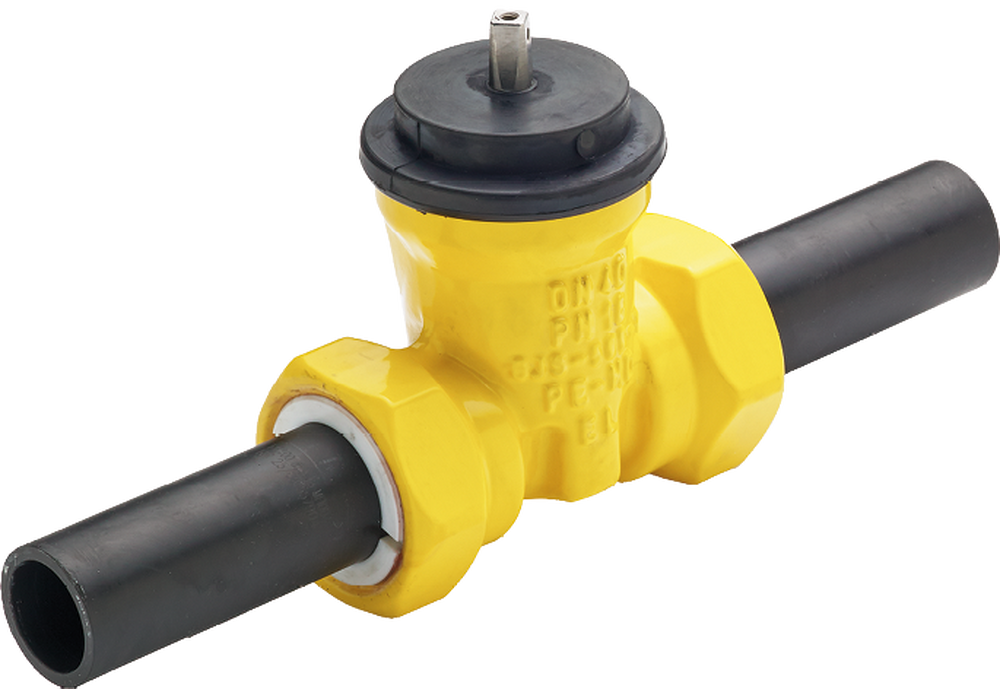

Typ 1004 PEG
PDF-Version
Download
Zum Warenkorb hinzufügen
Diese Seite teilen
|
Artikel-Nr. |
DN |
d |
s |
L |
h1 |
□a |
kg | DS (2D) | SA (2D) | VA (2D) |
|
1004 32PEG |
25 |
32 |
2.9 |
345 |
133 |
12 |
3.3 |
|
|
|
|
1004 40PEG |
32 |
40 |
3.7 |
371 |
152 |
12 |
6.0 |
|
|
|
|
1004 50PEG |
40 |
50 |
4.6 |
418 |
152 |
12 |
6.2 |
|
|
|
|
1004 63PEG |
50 |
63 |
5.8 |
421 |
179 |
12 |
8.3 |
|
|
|

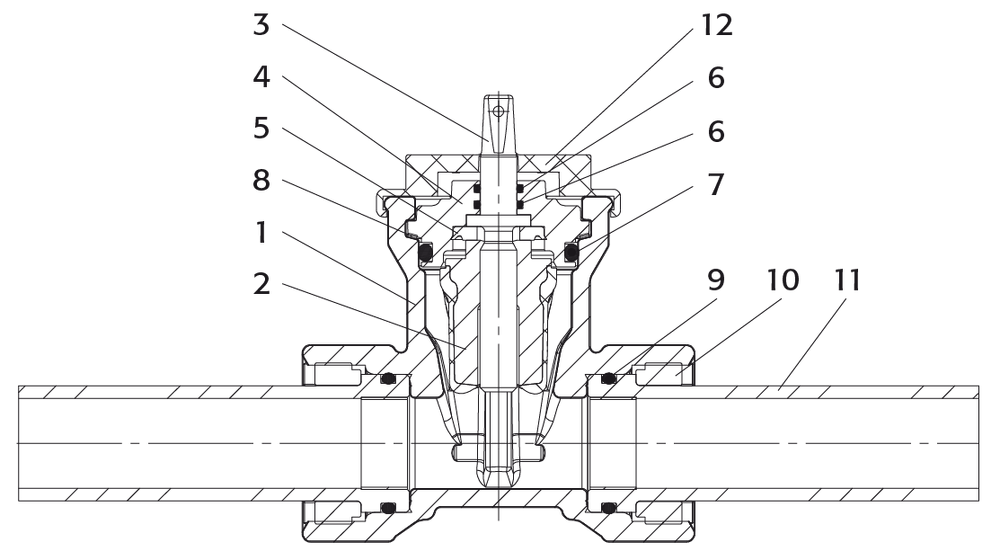

Werkstoffe und Konstruktion
|
Pos. |
Benennung |
Werkstoffe |
|
1 |
Gehäuse |
EN-GJS 500-7 |
|
2 |
Dichtkeil |
NBR |
|
3 |
Spindel |
X20Cr13 |
|
4 |
Bajonett |
CuZn35Ni3Mn2AlPb |
|
5 |
Klemmstück |
CuZn35Ni3Mn2AlPb |
|
6 |
O-Ring |
NBR |
|
7 |
O-Ring |
NBR |
|
8 |
Gleitscheibe |
PE - LD |
|
9 |
O-Ring |
NBR |
|
10 |
Gewindering |
POM |
|
11 |
PE-Schweissende |
HDPE MRS 100 |
|
12 |
Adapterkappe |
EPDM |
|
DN |
Drehmoment Nm |
Max. Drehmoment Nm |
Drehzahl zur Schliessung |
|
25 |
< 20 |
25 |
6 |
|
32 |
< 20 |
32 |
8 |
|
40 |
< 25 |
40 |
10 |
|
50 |
< 30 |
50 |
12 |
Alle Masse in mm - Änderungen vorbehalten
